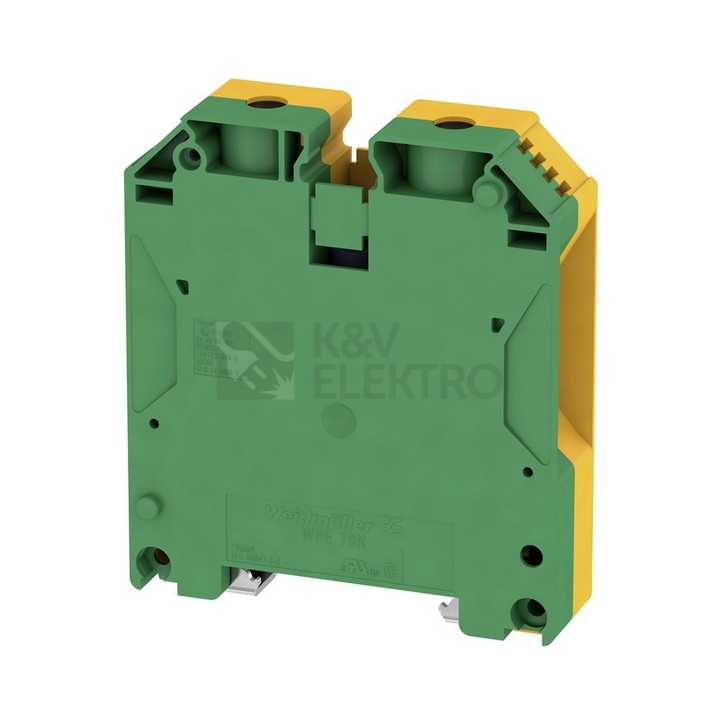

Svorka řadová zemnící Weidmüller WPE 70N/35 žlutozelená 9512200000

Zemnicí svorka Weidmüller WPE 70N/35 podporuje funkci PEN, takže spolehlivě propojí ochranný a střední vodič v rozvaděči. Připojení řeší šroubová svorka s boční polohou, montáž probíhá na DIN lištu 35 mm v žluto‑zeleném provedení.

Specifikace svorky řadové zemnící Weidmüller WPE 70N/35 žlutozelené 9512200000

Tento zemnicí prvek je určen pro rozvaděče, kde vyžadujete sdružené zapojení ochranného a pracovního vodiče díky možnosti funkce PEN. Vodiče se upevňují přes šroubovou svorku a připojují se z boční strany, což usnadňuje vedení a kontrolu spojů v řadě.

Instalace probíhá zacvaknutím na DIN lištu 35 mm. Konstrukce disponuje jedním patrem a nabízí 2 místa upnutí pro každé patro, takže pokryje běžné požadavky na zemnění v jedné pozici svorkovnice.

Pro zapojení lze využít široký rozsah průřezů: pro lankový vodič bez dutinky 16 – 70 mm², s dutinkou 16 – 70 mm², u jednodrátového provedení 16 mm² a u vícedrátového bez dutinky 16 – 95 mm². Tato flexibilita usnadní přizpůsobení různým vedením v rozvaděči.

Izolační těleso tvoří termoplast s klasifikací UL 94 V0. Svorka pracuje v rozsahu -60 – 130 °C, což rozšiřuje možnosti použití v prostředí s výraznými teplotními rozdíly. Barevné provedení žluto‑zelená zajišťuje zřetelné označení ochranné funkce.

Rozměry usnadní plánování místa v rozvaděči: rozměr rastru je 20,5 mm, při nejnižším způsobu montáže dosahuje výška 75 mm, délka činí 85 mm, celková šířka je 75 mm a výška 20,5 mm. Hmotnost odpovídá 194,6 g. Výrobek je veden jako řadová svorkovnice zemnicí od značky Weidmüller.

Shrnutí a doporučení produktu

Pokud hledáte zemnicí řešení, které bez komplikací zapadne do řady a nabídne pevné uchycení vodičů, tato svorka je praktickou volbou. Jasné barevné označení pomůže udržet pořádek v rozvaděči a zvolená konstrukce přispěje k přehledné kabeláži i při hustém osazení lišty.

Doporučujeme projít kompletní nabídku a vybrat si další odpovídající prvky pro sjednocení řady v rozvaděči. Prohlédněte si kategorii Řadové svorky, kde snadno navážete kompatibilními komponenty pro jednotný a systematický celek.

O výrobci

Weidmüller je německá firma s dlouhou historií, která se specializuje na elektrotechnické a elektronické produkty a řešení pro průmyslové aplikace.
