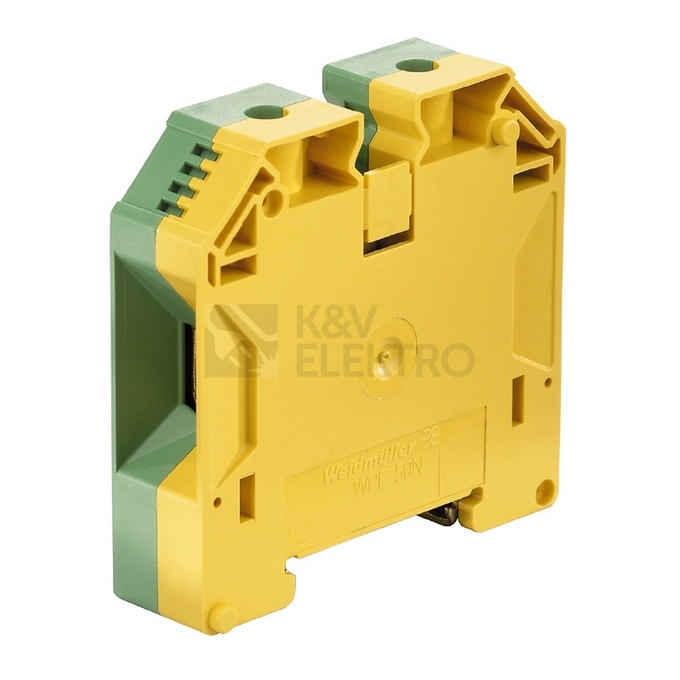

Svorka řadová zemnící Weidmüller WPE 50N žlutozelená 1846040000
Ceny zde uvedené jsou platné pouze pro nákup na e-shopu a mohou se lišit od cen na pobočkách.
Řadová zemnicí svorkovnice Weidmüller WPE 50N podporuje funkci PEN, takže sloučí ochranný a pracovní vodič v jednom bodě. Instalace probíhá na DIN lištu 35 mm, připojení je řešeno jako boční přes šroubovou svorku. Charakteristické žluto‑zelené provedení zajišťuje jednoznačné označení ochranného obvodu.
Specifikace svorky řadové zemnící Weidmüller WPE 50N žlutozelené 1846040000
Svorkovnice je určena pro uzemnění v rozváděčích a rozvodnicích s využitím funkce PEN. Montuje se na DIN lištu 35 mm, což usnadňuje začlenění do standardních lištových sestav. Elektrické připojení zajišťuje šroubová svorka s boční orientací připojení, která napomáhá čistému vedení vodičů v poli.
Pro lanka bez dutinky je určen rozsah 10–50 mm², pro lanka s dutinkou taktéž 10–50 mm². Jednodrátové vodiče lze připojit v rozsahu 10–16 mm², vícežilové vodiče bez dutinky pokrývá rozsah 10–70 mm². Konstrukce obsahuje 1 patro a na každém patře jsou k dispozici 2 místa upnutí.
Izolační těleso je z materiálu termoplast a splňuje třídu hořlavosti UL 94 V0. Provoz je určen pro teploty v intervalu −60 až 130 °C, což umožňuje nasazení v širokém rozsahu podmínek v rozváděčích. Barevné provedení je žluto‑zelené, odpovídající zemnicímu značení.
Rozměrové údaje zahrnují šířku rastru 18,5 mm, dále výšku při nejnižším způsobu montáže 71 mm a délku 69,6 mm. Uvedeny jsou také hodnoty šířka 71 mm, výška 18,5 mm a délka 69,6 mm. Hmotnost svorky činí 136,6 g.
Shrnutí a doporučení produktu
Produkt je vhodný tam, kde je žádoucí spojení ochranné a pracovní funkce vodiče v jednom bodě a kde dává smysl přehledné barevné označení zemnicího bodu. Praktické lištové uchycení urychlí práci v rozváděči a usnadní pozdější servis. Přehledná orientace vodičů napomůže udržet pořádek ve svorkovnici a snížit chybovost při zapojování.
Pro doplnění výbavy rozvaděče doporučujeme prohlédnout kompletní nabídku v kategorii Řadové svorky, kde snadno vyberete komponenty pro jednotný vzhled a logické uspořádání svorkových míst v rámci jedné lišty.
O výrobci
Weidmüller je německá firma s dlouhou historií, která se specializuje na elektrotechnické a elektronické produkty a řešení pro průmyslové aplikace.
