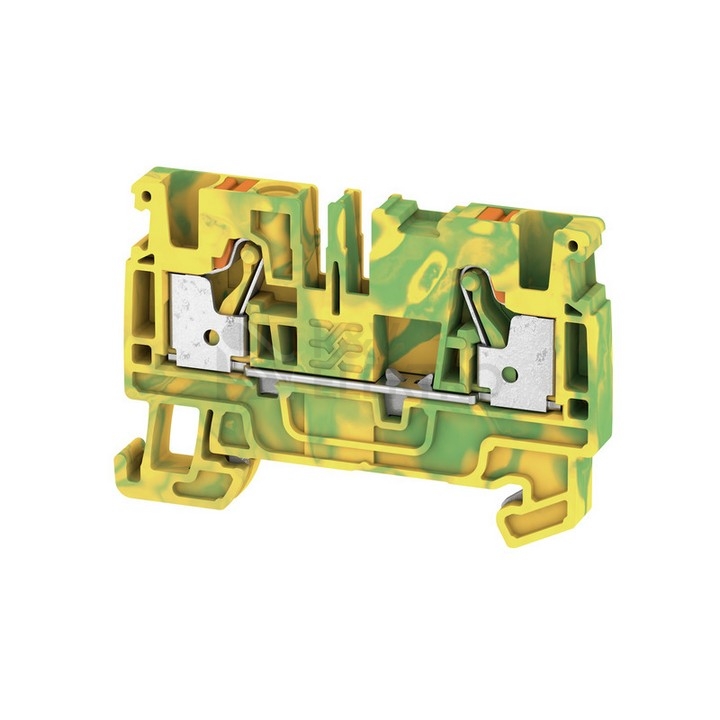

Zemnicí svorka Weidmüller A2C 4 PE usnadní připojení vodičů díky rozsahu pro průřezy 0,5 – 4 mm² u jednodrátových, vícedrátových i lankových vodičů s dutinkou i bez ní. Žlutozelené provedení podporuje rychlou orientaci v rozvaděči a montáž probíhá na DIN lištu 35 mm.
Specifikace svorky řadové zemnicí Weidmüller A2C 4 PE žlutozelené 2051360000
Svorkovnice v zemnicím provedení je určena pro snadné a přehledné připojení ochranných obvodů. Přijme vodiče s průřezy 0,5 – 4 mm² u lankových bez dutinky i s dutinkou, stejně jako u jednodrátových a vícedrátových. Připojení probíhá jako konektorová přípojka s polohou připojení nahoře, takže práce s vodiči je přístupná a organizovaná.
Montáž je řešena pro DIN lištu 35 mm, což usnadňuje začlenění do rozvaděčů s běžným lištovým profilem. Konstrukce využívá izolační těleso z termoplastu s třídou hořlavosti UL 94 V0, což podporuje bezpečnost celku. Pro spolehlivý provoz je udán rozsah provozních teplot -60 – 130 °C, takže svorka zvládá i náročnější podmínky prostředí.
Provedení je jednopatrové a na každém patře jsou k dispozici 2 místa upnutí, což napomáhá přehlednému zapojení. Pro dosažení kompletní funkčnosti je u této svorky zapotřebí uzavírací deska. Orientaci usnadňuje žluto-zelená barva, typická pro ochranné vedení.
Rozměrově svorka nabídne rozteč 6,1 mm a instalační výšku při nejnižším způsobu montáže 60 mm. Délka tělesa činí 39,5 mm a nízkou zátěž na rozváděč potvrzuje hmotnost 12,357 g. Tyto údaje společně napomáhají přesnému plánování místa v lištech a řadách komponentů.
Shrnutí a doporučení produktu
Pokud hledáte zemnicí provedení, které zjednoduší práci při zapojování a udrží pořádek v rozváděči, tato svorka je vhodnou volbou. Praktické konstrukční řešení a jasné barevné provedení přispívají k přehlednosti zapojení i k rychlé orientaci při montáži a údržbě.
Pro další výběr podobných řešení se podívejte do kategorie Řadové svorky, kde snadno porovnáte různé varianty podle vašich požadavků a doplníte svou instalaci o kompatibilní prvky stejného typu.
O výrobci
Weidmüller je německá firma s dlouhou historií, která se specializuje na elektrotechnické a elektronické produkty a řešení pro průmyslové aplikace.
