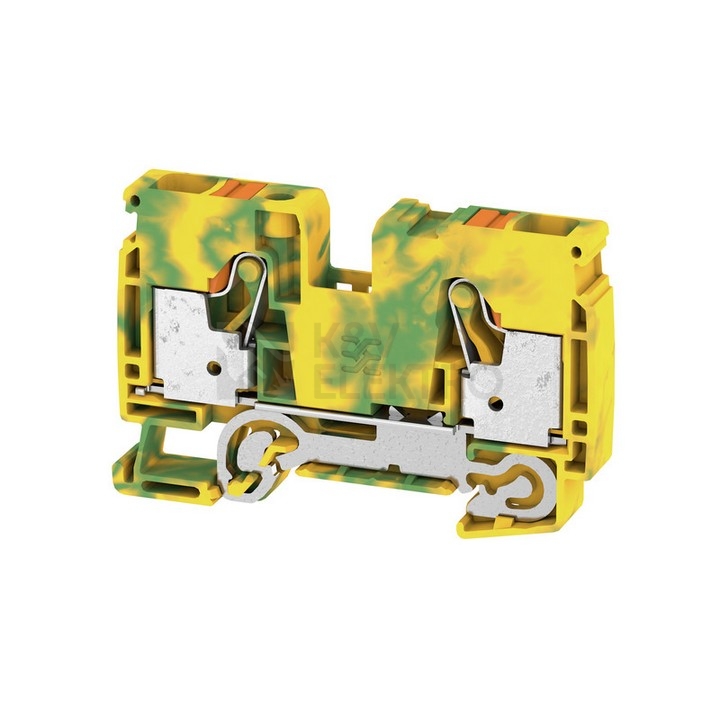

Svorka řadová zemnící Weidmüller A2C 10 PE žlutozelená 2490440000

Řadová zemnicí svorka Weidmüller A2C 10 PE umožňuje využití funkce PEN a v žluto‑zeleném provedení poskytne jasné rozlišení ochranného obvodu. Díky montáži na DIN lištu 35 mm a izolačnímu tělesu z termoplastu zapadne do běžně používaných sestav v rozvaděči.

Specifikace svorky řadové zemnící Weidmüller A2C 10 PE žlutozelená 2490440000

Pro zemnicí aplikace s možností sloučení pracovního a ochranného vodiče oceníte podporu funkce PEN. Připojení vodičů probíhá přes konektorovou přípojku s orientací svorek nahoře, takže je vedení přehledné a dobře přístupné.

Vodiče lze zapojit v široké škále průřezů. Pro jednoduché vodiče je rozsah 0,5–10 mm². Pro lankové provedení je k dispozici varianta bez dutinky v rozsahu 0,5–10 mm² a s dutinkou rovněž 0,5–10 mm². Vícedrátové vodiče bez dutinky se připojí v rozsahu 0,5–10 mm². Tato kombinace dává flexibilitu při volbě typu vodiče v rámci stejného svorkového místa.

Konstrukčně jde o jednopatrové provedení s 1 patrem a se dvěma upínacími body na každé úrovni, tedy 2 místy upnutí pro patro. Celé těleso je z termoplastu, který splňuje třídu hořlavosti UL 94 V0, což podporuje bezpečnost použití v rozvaděčích s vyššími nároky na materiál izolace.

Montáž probíhá na standardní DIN lištu 35 mm, což usnadňuje osazení do sestav se svorkami obdobné šířky. Pro zakončení pole je zapotřebí uzavírací deska, díky které zůstává instalace mechanicky ucelená. Připojení kabelů zůstává čitelné i díky barevnému provedení žluto‑zelená.

Rozměrově svorka vychází z rozteče 10 mm, respektive má šířku 10 mm, délku 51,5 mm a výšku 80,5 mm. Tomu odpovídá i uváděná výška při nejnižším možném způsobu montáže 80,5 mm a délka 51,5 mm. Hmotnost činí 38,568 g, takže při návrhu montážních lišt snadno spočítáte zatížení celé sestavy.

Provozní rozsah teplot pokrývá náročné podmínky instalace od -60 až 130 °C. Tím je zajištěna rezerva pro prostředí s výraznými teplotními výkyvy, a to bez nutnosti měnit způsob instalace či volit jiné provedení svorek.

Svorka odpovídá typu řadová svorkovnice zemnicí a nese označení značky Weidmüller. Díky přehlednému hornímu připojení a kompaktním rozměrům je vhodná pro systematické budování zemnicího potenciálu v rámci svorkovnicových polí.

Shrnutí a doporučení produktu

Tato zemnicí svorka je řešení pro přehledné a bezpečné zapojení v aplikacích, kde chcete držet pořádek ve vedení a mít jasně identifikovatelná místa uzemnění. Přináší promyšlené uspořádání svorek, které usnadní práci při montáži i pozdější údržbě. Při stavbě kompaktních polí oceníte úsporu prostoru a jednoduché osazení do jednotné řady.

Pokud připravujete větší sestavu, vyplatí se pořídit více kusů pro celé pole a držet jednotné provedení v rámci jedné značky. Pro rozšíření výběru a doplnění dalších pozic si projděte kompletní nabídku v kategorii Řadové svorky, kde snadno navrhnete celé svorkovnicové řešení do jedné linie.

O výrobci

Weidmüller je německá firma s dlouhou historií, která se specializuje na elektrotechnické a elektronické produkty a řešení pro průmyslové aplikace.
