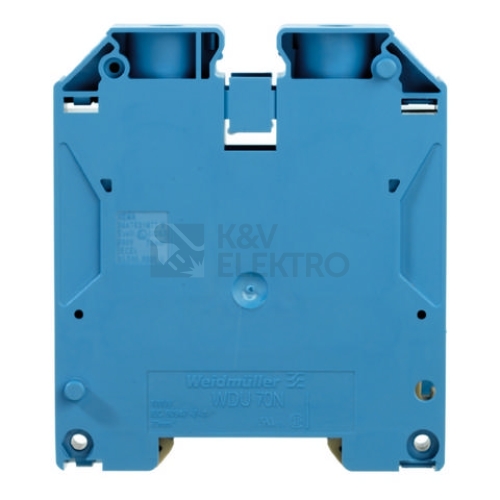

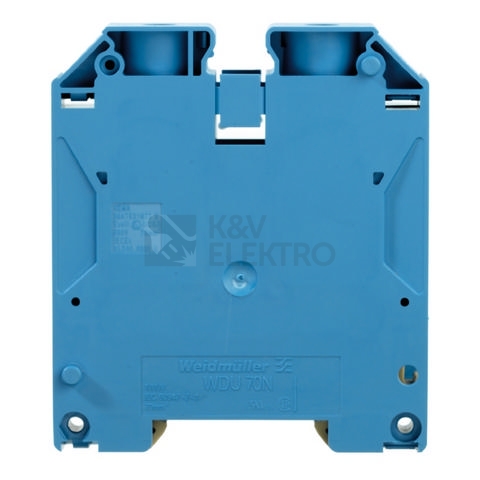

Svorka řadová Weidmüller WDU 70N/35 BL 9512420000

Svorka řadová Weidmüller WDU 70N/35 BL 9512420000 obslouží vodiče s průřezem až 16–70 mm², což přináší vysokou variabilitu zapojení v jednom prvku. Díky montáži na DIN lištu 35 mm a přehlednému modrému provedení zapadne do rozvaděče i při rozsáhlejších instalacích.

Specifikace svorka řadová Weidmüller WDU 70N/35 BL 9512420000

Pro bezpečné a pevné připojení vodičů je k dispozici šroubová svorka s boční orientací připojení. Konstrukce zahrnuje 1 patro a pro každé patro nabízí 2 místa upnutí, což zjednodušuje přehledné vedení a rozdělení obvodů v rámci svorkovnice.

Vodiče lze připojit v širokém rozsahu: lankové bez dutinky v rozmezí 16–70 mm², lankové s dutinkou 16–70 mm², jednodrátové o průřezu 16 mm² a vícedrátové bez dutinky v intervalu 16–95 mm². Tato škála umožní přizpůsobit zapojení potřebám konkrétní instalace bez nutnosti dalších typů svorek.

Elektrickou zátěž pokrývá dimenzování na 192 A při napětí do 1 000 V, což zajišťuje rezervu pro náročnější provozní stavy. Svorka je provedena jako testovaná ohledně nebezpečí výbuchu Ex, čímž rozšiřuje možnosti nasazení v prostředích s odpovídajícími požadavky.

Montáž probíhá na DIN lištu 35 mm a izolační těleso z termoplastu splňuje třídu hořlavosti V0 dle UL 94. Provozní podmínky pokrývá teplotní rozsah -60 až 130 °C. Barevné provedení modrá napomáhá jasné identifikaci v rámci svorkovnicové sestavy a udržení pořádku v rozvaděči.

Hmotnost celku činí 126,9 g, což usnadňuje manipulaci při montáži i servisních zásazích. Svorka řadová Weidmüller WDU 70N/35 BL 9512420000 tak kombinuje široké možnosti připojení, přehledné rozhraní a spolehlivé provedení pro stabilní provoz v rámci rozvaděčů a svorkovnicových polí.

Shrnutí a doporučení produktu

Hledáte univerzální svorku pro přehledné a stabilní zapojení? Tento model nabídne pevné spojení vodičů, snadnou identifikaci v sestavě a bezproblémové začlenění do stávajícího řešení. Vhodný je pro projekty, kde se klade důraz na jasnou strukturu zapojení a spolehlivost v dlouhodobém provozu.

Pro vybudování kompletní svorkovnicové lišty doporučujeme vybrat další prvky v kategorii Řadové svorky. Snadno tak sladíte více pozic v rozvaděči, udržíte jednotnou logiku zapojení a zrychlíte montáž i budoucí servis.

O výrobci

Weidmüller je německá firma s dlouhou historií, která se specializuje na elektrotechnické a elektronické produkty a řešení pro průmyslové aplikace.
