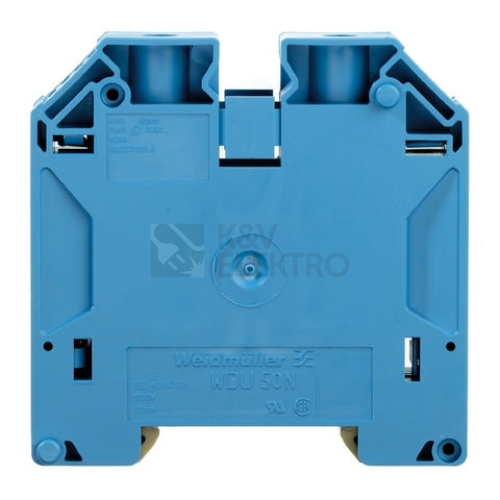

Svorka řadová Weidmüller WDU 50N BL 1820850000

Řadová svorkovnice Weidmüller WDU 50N BL usnadní zapojení díky rozsahu pro lankový vodič bez dutinky 10–50 mm². Využijete ji při montáži do rozvaděčů s ohledem na boční připojení a praktické šroubové svorky, přičemž modré provedení napomáhá jasné orientaci v instalaci.

Specifikace svorka řadová Weidmüller WDU 50N BL 1820850000

Tento model je určen pro připojení vodičů s různou konstrukcí. Propracované svorky umožňují zapojit lankový vodič s dutinkou 6–50 mm², lankový vodič bez dutinky 10–50 mm², stejně jako jednodrátový vodič 6–16 mm² a vícedrátový vodič bez dutinky 6–70 mm². Elektrické parametry zahrnují dimenzovaný proud In 150 A a dimenzované napětí 1 000 V.

Připojení je řešeno jako šroubová svorka s boční polohou připojení. Konstrukce je jednopatrová a na dané úrovni jsou připravena 2 místa upnutí. Pro snadnou integraci do rozváděče slouží způsob montáže na DIN lištu 35 mm, takže osazení do standardních lišt probíhá hladce.

Izolační těleso tvoří termoplast a materiál splňuje třídu hořlavosti UL 94 V0. Provozní nasazení pokrývá teplotní rozsah −60 až 130 °C, což rozšiřuje možnosti použití v různých podmínkách. Pro vizuální rozlišení a přehlednost slouží modrá barva.

Rozměrově svorka nabízí šířku/rozměr rastru 18,5 mm, dále výšku při nejnižším možném způsobu montáže 69,6 mm a délku 70 mm. Uvedeny jsou také celkové rozměry: šířka 70 mm, délka 69,6 mm a výška 18,5 mm. Hmotnost činí 89,9 g. Pro specifické požadavky je nutné počítat s informací, že patra nejsou interně přemostěna a uzavírací deska není zapotřebí.

Produkt Weidmüller v provedení řadová svorkovnice se montuje do rozváděčů na standardní nosnou lištu, kde poskytuje stabilní napojení vodičů s jasně definovanými průřezy. Zvolená konstrukce a připojovací koncepce napomáhají pevnému dotažení a přehlednému vedení kabeláže.

Shrnutí a doporučení produktu

Svorkovnice se hodí do rozváděčů, kde je klíčová spolehlivost spojů, přehlednost a rychlé osazení do standardizovaného prostředí. Díky promyšlené konstrukci usnadňuje práci montérům i údržbě, a to v nových instalacích i při modernizaci. Barevné provedení podpoří orientaci v zapojení a přispěje k pořádku v kabeláži.

Pro doplnění vybavení rozváděče a sjednocení příslušenství vyberte další položky v kategorii Řadové svorky. Snadno tak poskládáte kompatibilní sortiment pro vaše svorkovnicové lišty a navazující zapojení.

O výrobci

Weidmüller je německá firma s dlouhou historií, která se specializuje na elektrotechnické a elektronické produkty a řešení pro průmyslové aplikace.
