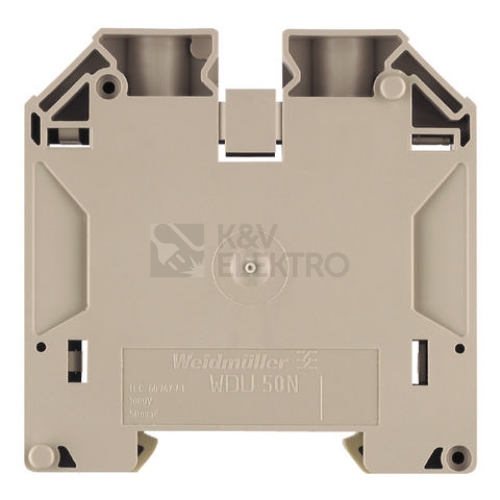

Svorka řadová Weidmüller WDU 50N 1820840000

Řadová svorka Weidmüller WDU 50N 1820840000 umožní bezpečné připojení vodičů v rozsahu 10–50 mm² pro lankové bez dutinky, s důrazem na spolehlivý dotah. Díky termoplastu v roli izolačního tělesa a přehlednému bočnímu připojení se hodí do rozvaděčů s jasnou organizací vedení.

Specifikace svorky řadové Weidmüller WDU 50N 1820840000

Tento model je konstruován pro zapojení vodičů různých typů: pro lankové se používá rozsah 10–50 mm² bez dutinky a 6–50 mm² s dutinkou, jednodrátové pokrývá 6–16 mm² a vícedrátové bez dutinky 6–70 mm². Elektrické zatížení vychází z hodnot 150 A a 1 000 V, což umožňuje nasazení v náročnějších rozvodech s důrazem na stabilitu kontaktu.

Připojení vodičů zajišťuje šroubová svorka s boční polohou vstupu. Provedení je jednopatrové s 2 místy upnutí na patro, což umožňuje přehledné vedení a snadné značení. K instalaci do rozvaděče slouží DIN lišta 35 mm, takže zapadne do standardních lištových systémů bez nutnosti dodatečných adaptérů.

Izolační těleso tvoří termoplast s třídou hořlavosti UL 94 V0, barevné provedení je béžové. Svorka pracuje v rozšířeném teplotním rozsahu -60 až 130 °C, což pokrývá běžné i náročnější provozní podmínky. Konstrukce není interně přemostěná a nepodléhá požadavkům na uzavírací desku.

Rozměrově svorka respektuje běžný lištový raster s šířkou modulu 18,5 mm. Prostorové nároky v rozvaděči vyjadřují hodnoty délka 70 mm a výška při nejnižším způsobu montáže 69,6 mm. Hmotnost činí 90,5 g, což usnadňuje manipulaci a montáž i ve větším počtu kusů.

Z hlediska bezpečnosti použití je klíčové dodržet připojované průřezy a předepsané hodnoty zatížení. Provozní flexibilitu zajišťují uvedené teplotní limity a odolnost izolačního materiálu dle UL 94 V0. Provedení pro oblasti s nebezpečím výbuchu není u tohoto modelu určeno.

Shrnutí a doporučení produktu

Weidmüller WDU 50N 1820840000 je řešení pro projekty, kde je potřeba pevné mechanické uchycení vodičů a přehledná kabeláž v rozvaděči. Vynikne zejména tam, kde se klade důraz na stabilitu spojů, jasnou organizaci připojení a využití v širším teplotním rozmezí bez kompromisů na straně izolačních vlastností.

Pokud chcete sjednotit zapojení v rámci jedné platformy a zvýšit přehlednost instalace, zařaďte tuto svorku do svých lištových sestav. Při plánování zapojení můžete vybírat další varianty v kategorii, abyste snadno pokryli celé rozpětí připojovaných vodičů v rozvaděči.

Prohlédněte si kompletní nabídku v kategorii Řadové svorky, kde sladíte počet míst upnutí, způsob montáže i provedení podle vašich projektových potřeb.

O výrobci

Weidmüller je německá firma s dlouhou historií, která se specializuje na elektrotechnické a elektronické produkty a řešení pro průmyslové aplikace.
