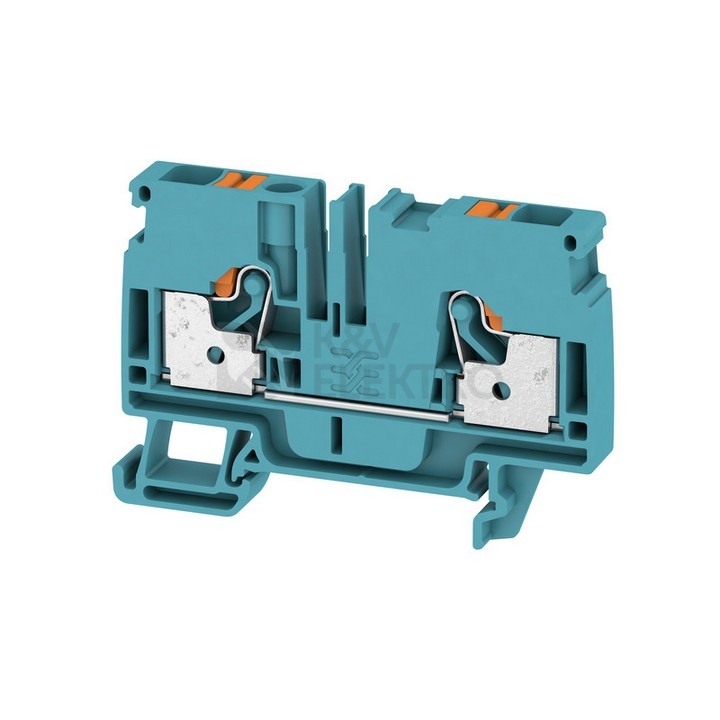

Svorka řadová Weidmüller A2C 6 BL 1991790000

Řadová svorka Weidmüller A2C 6 BL 1991790000 spolehlivě připojí vodiče v rozsahu 0,5–6 mm². Hodí se pro jednodrátové i lankové provedení včetně použití s dutinkou. Praktická montáž na DIN lištu 35 mm a modré provedení usnadní orientaci v rozvaděči při zapojování a servisu.

Specifikace svorky řadové Weidmüller A2C 6 BL 1991790000

Efektivní připojení vodičů zajišťuje konektorová přípojka s přístupem shora. Pro jednodrátové, lankové i vícedrátové vodiče je připraven rozsah 0,5–6 mm², včetně lankových s dutinkou 0,5–6 mm². Jednopatrové uspořádání nabízí 2 místa upnutí na patro pro přehledné a rychlé vedení obvodů.

Pro instalaci do rozvaděče je určena standardní DIN lišta 35 mm. Izolační těleso z termoplastu splňuje náročné požadavky na odolnost a bezpečnost, což podtrhuje třída hořlavosti podle UL 94 ve stupni V0. Provozní podmínky pokrývá rozsah teplot -60 až 130 °C, což dává rezervu pro chladná i teplejší prostředí.

Elektrická dimenzace umožní nasazení v běžných rozvaděčových obvodech: jmenovitý proud 41 A a jmenovité napětí 800 V. Přehledné zakončení řady i bezpečné oddělení svorek zajistí nutnost doplnění o uzavírací prvek; tato svorka vyžaduje uzavírací desku.

Rozměrové údaje usnadní plánování místa v řadě: šířka/rozměr rastru 8,1 mm, výška při nejnižším způsobu montáže 45,5 mm a délka 66,5 mm. Dále jsou uvedeny i doplňkové velikosti pro návrh instalace: šířka 46 mm, výška 9 mm a délka 67 mm. Barevné provedení je modré, celková hmotnost činí 16,37 g.

Zařazení mezi řadové svorky doplňuje provedení v designu Weidmüller. Svorka je koncipována pro jednoduché řazení do polí a jasnou identifikaci vedení. Připravené přípojky a horní poloha připojení napomáhají rychlé a čisté práci při montáži i následných úpravách.

Shrnutí a doporučení produktu

Tento model je vhodnou volbou pro uživatele, kteří požadují přehledné zapojení, intuitivní obsluhu a kompaktní řešení do rozvaděčových polí. Umožní udržet pořádek v elektroinstalaci a podpoří rychlou práci při montáži i servisu. Díky promyšlené konstrukci dobře zapadne do jednotných sestav a usnadní označení jednotlivých obvodů.

Pro porovnání podobných řešení a doplnění rozvaděče doporučujeme procházet kompletní nabídku v kategorii Řadové svorky. Snadno tak vyberete odpovídající prvky do jedné linie i celé série.

O výrobci

Weidmüller je německá firma s dlouhou historií, která se specializuje na elektrotechnické a elektronické produkty a řešení pro průmyslové aplikace.
