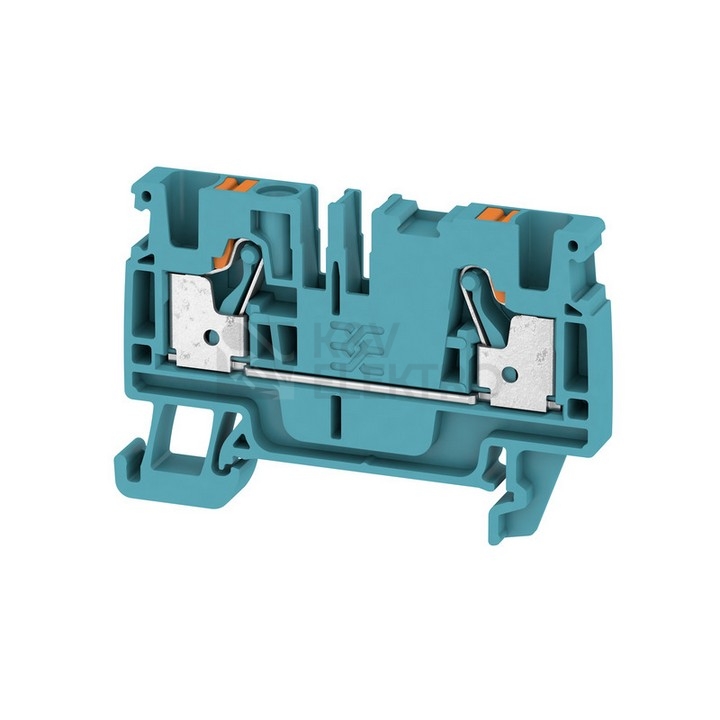

Svorka řadová Weidmüller A2C 4 BL 2051210000

Řadová svorkovnice Weidmüller A2C 4 BL 2051210000 nabízí univerzální zapojení díky průřezům vodičů v rozsahu 0,5–4 mm² napříč jednodrátovým, vícedrátovým i lankovým provedením s či bez dutinky. Spolehlivé připojení shora doplňuje montáž na DIN lištu 35 mm a kompaktní rozměrové provedení.

Specifikace svorky řadové Weidmüller A2C 4 BL 2051210000

Svorkovnice je navržena pro přehledné řazení ve skříních a rozvaděčích s připojením ze shora. Přijme jednodrátové vodiče v rozsahu 0,5–4 mm² a vícedrátové nebo lankové vodiče bez dutinky v rozsahu 0,5–4 mm², stejně tak i lankové vodiče s dutinkou v rozsahu 0,5–4 mm². Elektrická přípojka je řešena jako konektorová přípojka, přičemž poloha připojení je nahoře.

Zařízení je určeno pro montáž na DIN lištu 35 mm. Konstrukce je jednopatrová s 1 patrem a poskytuje 2 místa upnutí pro každé patro, což usnadňuje systematické zapojování. Izolační těleso je z termoplastu, jehož třída hořlavosti dle UL 94 je V0, a svorkovnice je vyvedena v modré barvě pro jednoznačné rozlišení v instalaci.

Provozní podmínky pokrývají teplotní rozsah -60 až 130 °C. Elektrické dimenzování podporuje proud až 32 A a napětí do 800 V, což umožňuje použití v široké škále rozvodů s odpovídající úrovní jištění a napěťových hladin. Pro úplné zakončení pole je potřeba použít uzavírací desku.

Rozměrově svorkovnice využívá rastr 6,1 mm, při nejnižším způsobu montáže dosahuje výšky 39,5 mm. Celková délka činí 60 mm. Dále je uvedena šířka 41 mm a výška 7 mm. Hmotnost sestavy je 9,57 g. Tyto hodnoty umožňují efektivní plánování místa v rozvaděči a sladění s ostatními komponenty v řadě.

Identifikace výrobku uvádí typ jako řadová svorkovnice, přičemž provedení je značeno Weidmüller A2C 4 BL 2051210000. Barevné a rozměrové parametry podporují snadnou orientaci a segmentaci polí svorek v rámci větších montážních celků.

Shrnutí a doporučení produktu

Model A2C 4 BL 2051210000 je vhodnou volbou pro přehledné a bezpečné svorkování, kdy oceníte rychlé připojení shora, přehlednou organizaci vedení a snadné zacvaknutí na standardní lištu. Praktické rozlišení barvou přispívá k bezchybné montáži a údržbě, a díky promyšlenému uspořádání svorek zvládnete čisté a strojově působící rozvody bez kompromisů.

Chcete rozšířit své svorkovnicové pole nebo doplnit další pozice pro jednotlivé obvody? Prohlédněte si nabídku v kategorii Řadové svorky, kde snadno vyberete kompatibilní prvky pro jednotný vzhled i logiku zapojení.

O výrobci

Weidmüller je německá firma s dlouhou historií, která se specializuje na elektrotechnické a elektronické produkty a řešení pro průmyslové aplikace.
