Weidmüller A2C 10 BL 2490370000 pracuje s vodiči v rozsahu 0,5–10 mm², takže pokryje běžné potřeby rozvaděčových zapojení bez omezení typu žil. Svorkovnice je dimenzovaná na 57 A a 1 000 V, připojení probíhá shora a montuje se na DIN lištu 35 mm.

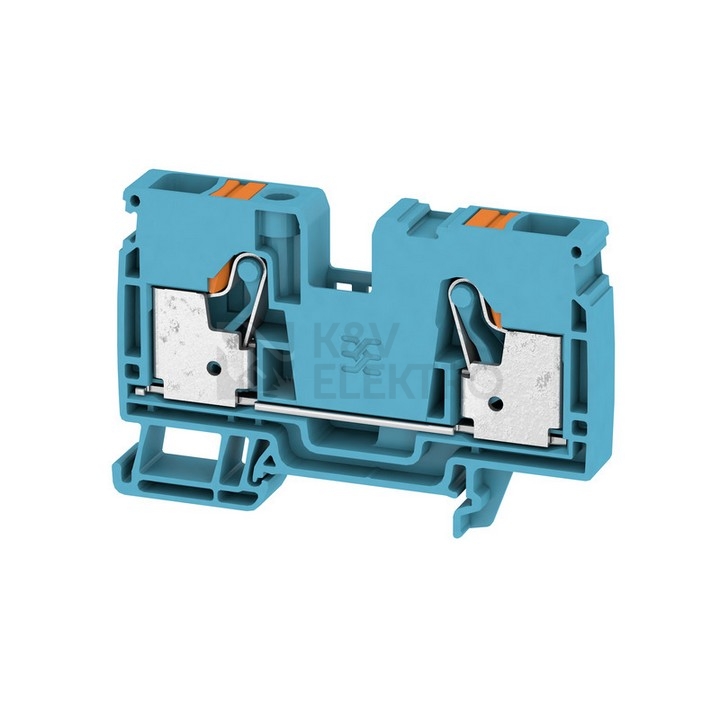

Specifikace svorky řadové Weidmüller A2C 10 BL 2490370000
Tato řadová svorkovnice umožňuje zapojení lankových i jednodrátových vodičů v rozsahu 0,5–10 mm², a to jak pro lankový vodič bez dutinky 0,5–10 mm², tak pro lankový vodič s dutinkou 0,5–10 mm², stejně jako pro jednodrátový 0,5–10 mm² a vícedrátový bez dutinky 0,5–10 mm². Elektrické připojení řeší konektorová přípojka s orientací připojení nahoře, což zpřehledňuje vedení vodičů v lištovém poli.
Pro instalaci se používá DIN lišta 35 mm. Konstrukce je jednopatrová s 1 patrem a disponuje 2 místy upnutí na patro. Izolační těleso z termoplastu odpovídá třídě UL 94 V0 a umožňuje provoz v rozšířeném teplotním rozmezí -60 až 130 °C. Pro správné zakončení je vyžadována uzavírací deska.
Elektrické parametry zahrnují dimenzovaný proud 57 A a dimenzované napětí 1 000 V. Prostorové nároky v rozvaděči omezuje šířka 10 mm, která odpovídá také rozměru rastru 10 mm. Pro identifikaci v sestavě napomáhá modrá barevná varianta. Celkovou manipulaci a návrh usnadní nízká hmotnost 32,315 g.
Shrnutí a doporučení produktu
Řadová svorkovnice Weidmüller A2C 10 BL 2490370000 zefektivní svorkování a přinese přehledné vedení ve svorkovnicových řadách. Umožňuje připojit různé typy vodičů s důrazem na pohodlnou práci a čisté uspořádání. Díky promyšlené konstrukci zapadne do standardních montážních postupů a podpoří spolehlivé a bezpečné propojení okruhů.
Pro rozšíření instalace si vyberte další prvky v kategorii Řadové svorky, kde snadno sestavíte požadovanou konfiguraci a zajistíte jednotný vzhled i logiku uspořádání ve vaší svorkovnicové liště.
O výrobci
Weidmüller je německá firma s dlouhou historií, která se specializuje na elektrotechnické a elektronické produkty a řešení pro průmyslové aplikace.
