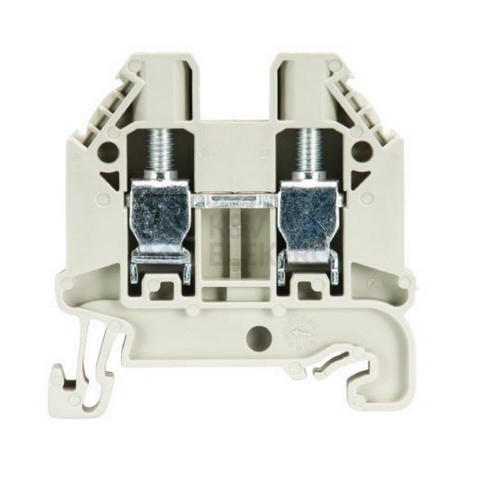

Svorka řadová šedá WIELAND WT6

Šedá řadová svorka WIELAND WT6 efektivně připojí vodiče s průřezem od 0,2 až 10 mm², a to jak jednodrátové, tak vícedrátové. Připojení probíhá přes šroubovou svorku a svorka se upevňuje na DIN/G lištu, takže snadno zapadne do běžně používaných rozvaděčů a skříní.

Specifikace svorky řadové šedé WIELAND WT6

Připojení vodičů je řešeno šroubovými svorkami z obou stran, což potvrzuje konfigurace typ elektrické přípojky 1: šroubová svorka a typ elektrické přípojky 2: šroubová svorka. Vstupy jsou orientovány bočně, takže vedení lze ukládat podél lišty bez křížení. Konstrukce zahrnuje 1 patro a 2 místa upnutí pro každé patro, což zajišťuje jednoduché a přehledné zakončení.

Rozsah kompatibilních průřezů pokrývá široké spektrum: pro lankové bez dutinky 0,2 – 10 mm², s dutinkou 0,5 – 6 mm², pro jednodrátové 0,2 – 10 mm² a pro vícedrátové bez dutinky opět 0,2 – 10 mm². Tato univerzálnost usnadňuje jednotné osazení v rozvaděči bez nutnosti častých změn typu svorky.

Elektrické parametry dovolují použití v náročnějších obvodech, přičemž svorka je dimenzována na 41 A a 1 000 V. Izolační těleso tvoří termoplast s klasifikací UL 94 V0, což přináší zvýšenou odolnost vůči hoření. Provozní rozsah okolních teplot je -25 – 70 °C, díky čemuž svorka spolehlivě pracuje v obvyklých podmínkách průmyslových i technologických instalací.

Montáž se provádí na DIN/G lištu, přičemž konstrukce není interně přemostěna (patra interně přemostěna: neobsahuje). Pro zajištění správného zakončení řady je vyžadována uzavírací deska. Provedení je testované ohledně nebezpečí výbuchu „Ex“, což rozšiřuje možnosti použití podle konkrétních projektových požadavků.

Kompaktní rozměry usnadňují plánování místa v rozvaděči: šířka 8 mm, délka 48 mm a výška 48 mm. Rozteč systému odpovídá rastru 8 mm. Hmotnost činí pouze 14 g, takže nezvyšuje nároky na mechanickou zátěž osazení. Barevné provedení je šedá, které podporuje přehledné značení rozvodů dle běžně používaných zvyklostí.

Shrnutí a doporučení produktu

WIELAND WT6 usnadní jednotné osazení rozvaděče bez ohledu na typ použitého vodiče, přičemž zachová přehlednost a čisté vedení. Přirozeně zapadne do standardních rozvaděčových řešení a díky promyšlené konstrukci zefektivní montáž i údržbu zapojení.

Pokud plánujete doplnit rozvaděč o další svorky ze stejné nebo obdobné kategorie, prohlédněte si nabídku v sekci Řadové svorky. Snadno tak sjednotíte osazení a zachováte kompatibilitu rozměrů i způsobu upevnění v celém projektu.

O výrobci

Společnost Wieland se zaměřuje řešení v oblasti elektrotechniky, s důrazem na konektory a systémy pro bezpečné připojení. Pořiďte si od nás řadové svorky nebo ploché kulaté konektory.
