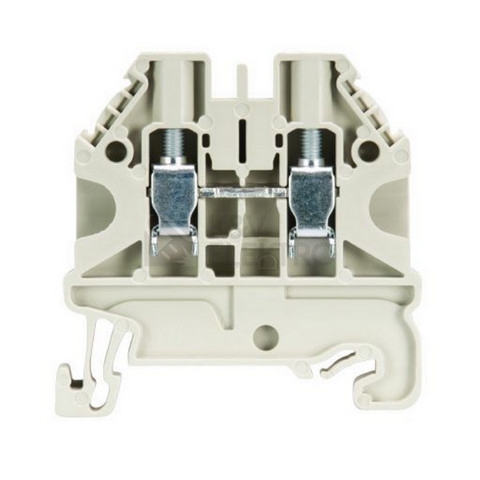

Svorka řadová šedá WIELAND WT4

Řadová svorka Wieland WT4 umožní bezpečné připojení lankových vodičů bez dutinky v rozsahu 0,14–6 mm². Pro instalaci do rozvaděče se uchycuje na DIN/G lištu a vodiče se upevňují přes šroubovou svorku, což usnadní montáž i servisní zásah v terénu.

Specifikace svorka řadová šedá WIELAND WT4

Konstrukce svorky je přizpůsobena širokému rozsahu typů vodičů. Do svorky připojíte lankové vodiče s dutinkou v rozsahu 0,5–4 mm², jednodrátové vodiče v rozsahu 0,14–6 mm² a také vícedrátové vodiče bez dutinky v rozsahu 0,14–6 mm². Elektrický obvod je dimenzován na proud 32 A a napětí do 1 000 V, což pokrývá běžné potřeby v rozvaděčových aplikacích nízkého napětí.

Obě přípojky jsou řešeny jako šroubová svorka s boční polohou připojení. Svorka je jednopatrová a pro toto patro poskytuje 2 místa upnutí. Samotná montáž probíhá na DIN/G lištu, takže ji snadno zacvaknete do standardních lišt v rozvaděči. Pro kompletní zakončení pole je u tohoto provedení vyžadována uzavírací deska.

Izolační těleso je z termoplastu se třídou hořlavosti dle UL 94 V0. Provozní spolehlivost zajišťuje teplotní rozsah prostředí od -25 až 70 °C, což umožní nasazení v běžných podmínkách elektroinstalací. Barevné provedení je šedá, díky čemuž snadno sjednotíte vzhled svorkového pole.

Kompaktní tvar podporuje přehledné vedení kabeláže na liště. Šířka a rozměr rastru je 6 mm, délka dosahuje 48 mm a výška při nejnižším možném způsobu montáže je 48 mm. Hmotnost činí 9 g, takže nezatíží konstrukci rozvaděče ani při osazení ve větším počtu. Značkové provedení Wieland posouvá důraz na kvalitní zpracování a stabilní uchycení vodičů.

Shrnutí a doporučení produktu

Hledáte svorku pro čisté a logické uspořádání zapojení v rozvaděči? Toto provedení nabízí spolehlivé uchycení vodičů, kompaktní rozměry pro úsporu místa a jasně rozlišitelné provedení pro snadnou orientaci při montáži i servisu. Díky kompatibilitě se standardními nosnými prvky se hodí pro systematické budování svorkových polí.

Pro rozšíření nebo kombinaci v jednom poli si projděte naši hlavní kategorii řadové svorky. Pokud preferujete jednotný sortiment jednoho výrobce, podívejte se na nabídku podle značky v rámci kategorie řadové svorky. Pro návazné propojování a zakončování vodičů se může hodit i výběr v sekci ploché kulaté konektory.

O výrobci

Společnost Wieland se zaměřuje řešení v oblasti elektrotechniky, s důrazem na konektory a systémy pro bezpečné připojení. Pořiďte si od nás řadové svorky nebo ploché kulaté konektory.
