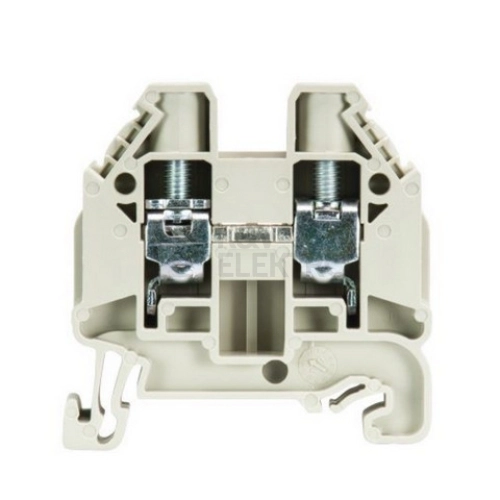

Šedá řadová svorka WIELAND WT10 zaujme širokým rozsahem připojitelných průřezů, který pokryje vodiče od 0,5 až 16 mm². Díky šroubové svorce a připojení s boční polohou se hodí pro přehledné uspořádání vedení, montáž probíhá na DIN/G lištu.
Specifikace svorka řadová šedá WIELAND WT10
Svorka je uzpůsobena pro připojení lankových vodičů bez dutinky v rozsahu 0,5 – 16 mm², s dutinkou v rozsahu 0,5 – 10 mm², jednodrátových vodičů v rozsahu 0,5 – 16 mm² a vícedrátových vodičů bez dutinky do 16 mm². Elektrické připojení probíhá přes šroubovou svorku a vodiče se zapojují v boční poloze.
Elektrické dimenzování svorky umožňuje trvalé zatížení proudem 57 A při pracovním napětí do 1 000 V. Konstrukce je jednopatrová s 1 patrem a nabízí 2 místa upnutí pro každé patro, což přispívá k přehlednému rozvodu vedení v rozvaděči.
Instalace se provádí na DIN/G lištu, přičemž izolační těleso je zhotoveno z termoplastu. Svorka pracuje v teplotním rozsahu -25 – 70 °C a izolační materiál splňuje třídu hořlavosti UL 94 V0. Pro bezpečné zakončení řady je zapotřebí uzavírací deska.
Rozměrově svorka zapadá do 10mm systému s šířkou/rozměrem rastru 10 mm a celkovými rozměry šířka 10 mm, délka 48 mm a výška 48 mm při nejnižším možném způsobu montáže. Provedení v šedé barvě se snadno sladí s běžnými prvky rozvaděčů. Hmotnost činí 16 g.
Shrnutí a doporučení produktu
WIELAND WT10 usnadní systematické zapojení a pořádek v rozvaděči, a to i při práci s rozdílnými typy vodičů. Praktické uspořádání svorky a kompaktní rozměry napomáhají přehledné kabeláži i při omezeném prostoru. Nenápadné barevné provedení podporuje čistý vzhled zařízení a jasnou identifikaci rozvodu.
Pokud budujete novou lištu či rozšiřujete stávající rozvaděč, vyplatí se propojit více kusů stejné řady pro jednotné řešení. Pro doplnění výběru a sladění prvků doporučujeme projít celou kategorii řadových svorek a vybírat podle požadovaného uspořádání a designu rozvaděče.
