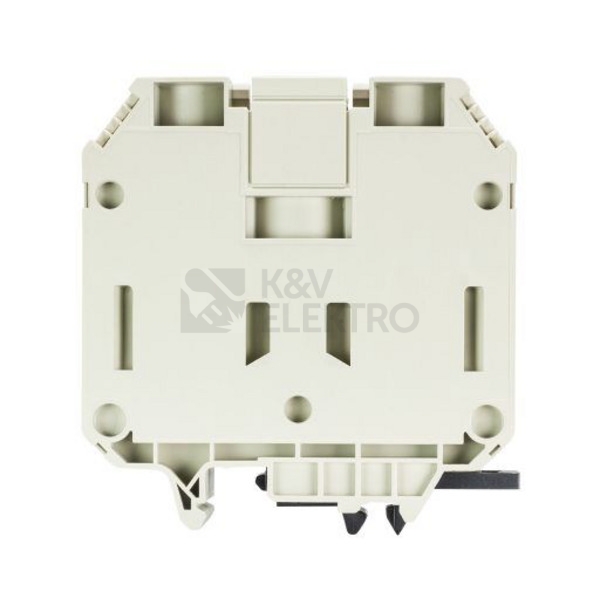

Svorka řadová šedá WIELAND WKN70/U

Šedá řadová svorka Wieland WKN70/U umožní připojit lankové vodiče bez dutinky v rozsahu 10–70 mm², což usnadní zapojení masivnějších vedení v rozvaděčích. Připojení zajišťuje šroubová svorka s boční polohou přivedení vodiče a montáž probíhá na DIN/G lištu.

Specifikace svorka řadová šedá WIELAND WKN70/U

Propracované svorkování pomocí šroubové svorky na obou stranách poskytuje spolehlivé upnutí, přičemž poloha připojení boční napomáhá čistému vedení. Konstrukce využívá 1 patro se 2 místy upnutí pro každé patro, takže zapojení je přehledné a zároveň prostorově efektivní.

Svorka se instaluje na DIN/G lištu, což umožňuje rychlé osazení do běžných rozvaděčových systémů. Izolační těleso z termoplastu splňuje klasifikaci UL 94 V0. Provoz je dimenzován na 192 A a 800 V.

Z hlediska kompatibility s vodiči podporuje lankové připojení bez dutinky v rozsahu 10–70 mm², s dutinkou v rozsahu 16–70 mm². Jednodrátové i vícedrátové připojení bez dutinky je vhodné pro průřezy 16–95 mm². To pokrývá široké spektrum instalací s vyššími proudy.

Konstrukce je testovaná ohledně nebezpečí výbuchu (Ex). V náročnějších podmínkách potěší provozní rozsah teplot -40 až 55 °C. Pro snadné plánování v rozváděči jsou k dispozici rozměry: šířka 24 mm (také šířka/rozměr rastru 24 mm). Barevné provedení je šedá. Celková hmotnost činí 171 g.

Provedení počítá s klasickým způsobem připojení v řadě, patra nejsou interně přemostěna. Uzavírací deska není zapotřebí, což zjednodušuje kompletaci. Délkové rozměry jsou výrobcem uváděny rozdílně pro různé kontexty, proto je směrodatné plánovat osazení především dle šířky 24 mm.

Shrnutí a doporučení produktu

Hledáte svorku pro silnější vedení s důrazem na čisté a pevné zapojení? Tento model představuje jistotu při práci s masivními vodiči a umožňuje komfortní vedení ze strany. Zvládne každodenní provoz v rozváděčích, přičemž práce se šroubovým upínáním je intuitivní a stabilní i při časté manipulaci.

Díky přehlednému uspořádání připojení a možnosti jednoduše ji osadit do standardní lišty se hodí pro nové projekty i modernizace. Ušetří čas při montáži a udrží pořádek v instalaci, což ocení montážní firmy i servisní technici při následné údržbě.

Pro rozšíření instalace si prohlédněte kompletní nabídku v kategorii Řadové svorky. Chcete zůstat u stejné značky? Vyberte z přehledu řadových svorek Wieland. Pro navazující zapojení vodičů využijete i ploché kulaté konektory.
