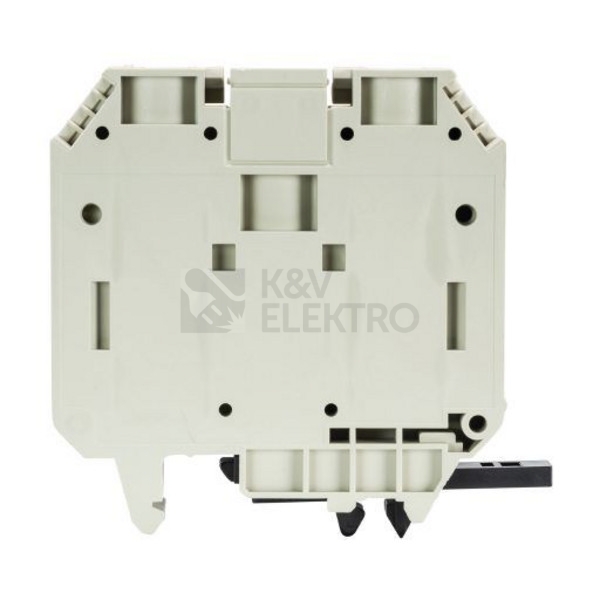

Svorka řadová šedá WIELAND WKN35/U

Šedá řadová svorkovnice Wieland WKN35/U zaujme především rozsahem pro lankové vodiče, kde zvládne bez dutinky i s dutinkou průřezy 10–35 mm². Díky šroubové svorce a montáži na DIN/G lištu se hodí do sestav, kde je kladen důraz na robustní připojení a přehledné uspořádání.

Specifikace svorka řadová šedá WIELAND WKN35/U

Svorkovnice je určena pro zapojování měděných vodičů s více možnostmi uložení. Pro jednodrátové vedení zvládne průřez 10 mm². U vícedrátového bez dutinky pokrývá rozsah 16–50 mm², zatímco u lankových vodičů vyhoví jak bez dutinky, tak s dutinkou v rozmezí 10–35 mm². Boční poloha připojení a provedení se 2 místy upnutí na 1 patře usnadní jasné vedení a kontrolu připojení v rozvaděči.

Elektrické dimenzování podporuje použití ve výkonových větvích, a to při In 125 A a jmenovitém napětí 800 V. Připojení je řešeno jako šroubová svorka a stejně je koncipována i druhá připojovací strana (šroubová svorka), což zajišťuje jednotný způsob dotažení v celé svorkovnici.

Pro montáž je určena DIN/G lišta, takže zapadne do standardních rozváděčových polí. Těleso z termoplastu splňuje třídu hořlavosti UL 94 V0. Provozní rozsah prostředí odpovídá teplotám -40 až 55 °C. Konstrukce byla testována ohledně nebezpečí výbuchu (Ex), což rozšiřuje možnosti nasazení podle požadavků projektu.

Rozměrově svorka vychází ze standardního rastru se šířkou 16 mm. Celkové vyhotovení je v šedé barvě pro snadné začlenění do běžně používaných barevných systémů svorkových řad. Přehled doplňuje hmotnost 73 g, díky níž se s komponentem pohodlně manipuluje při výstavbě i servisních zásazích.

Shrnutí a doporučení produktu

Pokud hledáte pevné a jednotně šroubované připojení s širokou škálou vhodných vodičů, tato svorkovnice představuje praktickou volbu do rozvaděčů a strojních rozvodů. Uspořádané boční připojení a standardní upevnění na lištu urychlí montáž i kontrolu zapojení, což ocení jak montážní firmy, tak údržba.

Pro sestavení kompletní svorkovnicové lišty doporučujeme vybrat další prvky v kategorii Řadové svorky, případně zvolit sortiment stejné značky v přehledu řadových svorek Wieland. Pro návazná propojení v rozvaděči se může hodit doplnění o ploché kulaté konektory.
