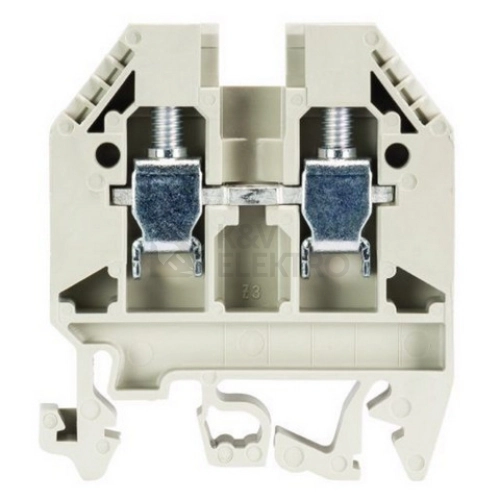

Svorka řadová šedá WIELAND WK6/U

Svorka řadová WIELAND WK6/U umožní připojit lankové vodiče v rozsahu 0,5–6 mm² a snadno ji osadíte na DIN/G lištu. Díky šroubové svorce a boční poloze připojení zajistí přehledné a pevné spojení ve šedém provedení s izolačním tělesem z termoplastu.

Specifikace svorky řadové šedé WIELAND WK6/U

Pro lankové vodiče s dutinkou i bez ní pokrývá tato svorka rozsah 0,5–6 mm². Jednodrátové a vícedrátové připojení je řešeno pro průřezy 0,5–10 mm², což dává flexibilitu při osazování různých částí rozvaděče. Elektrické připojení probíhá přes šroubovou svorku a vodiče se zapojují v boční poloze, což usnadní vedení kabeláže v řadě.

Pro napájení a signální obvody je svorka dimenzována na 41 A a zvládá provoz do 1 000 V. V běžných i náročnějších podmínkách pomůže široký rozsah pracovních teplot od -40 do 55 °C. Použitý izolační materiál z termoplastu splňuje třídu hořlavosti UL 94 V0, což přispívá k bezpečnosti celek.

Montáž do rozvaděče se provádí na DIN/G lištu. Těleso je jednopatrové, s 1 patrem a 2 místy upnutí na patro, takže zapojíte dva vodiče v jedné úrovni bez nutnosti dodatečných adaptérů. Připojovací rozteč zapadá do běžného systému díky rozměru rastru 8 mm, přičemž stejných 8 mm činí i šířka tělesa a svorka tak nezabírá zbytečný prostor v řadě.

Výškové parametry usnadní plánování místa v rozvaděči: minimální montážní výška dosahuje 53,5 mm a vlastní výška tělesa je 48 mm. Celkové provedení je v šedé barvě, což zlepšuje orientaci při skupinové instalaci. Hmotnost svorky činí kompaktních 16 g, takže neovlivní mechanické zatížení lišty ani při větším počtu kusů v řadě.

Prostředí s rizikem výbuchu má specifické nároky – tato varianta je v provedení testovaném ohledně nebezpečí výbuchu ‘Ex’. Při kompletaci počítejte s tím, že je zapotřebí uzavírací deska pro správné zakončení pole. Elektrické připojení je shodně řešeno prvním i druhým vstupem jako šroubová svorka, takže při montáži používáte jednotný postup napříč svorkovnicí.

Provozní nároky na přesnost a řád v rozvaděči podtrhují také jasně dané rozměry: šířka 8 mm a rozteč 8 mm usnadní návrh pole bez komplikací. Při připojování vodičů v rozsahu 0,5–6 mm² u lankových a 0,5–10 mm² u jednodrátových i vícedrátových tak snadno dodržíte přehledné uspořádání a stabilní utažení kontaktů v celé řadě.

Shrnutí a doporučení produktu

Tato svorka představuje spolehlivé řešení pro čisté a přehledné uspořádání vodičů v rozvaděči. Kompaktní rozměry zjednoduší návrh i rozšíření stávajících polí a neutrální šedé provedení přispěje k dobré orientaci mezi prvky. Kvalitní izolační těleso a promyšlená konstrukce napomáhají bezpečnému a dlouhodobě stabilnímu zapojení bez zbytečných kompromisů.

Pokud stavíte nové pole nebo rozšiřujete stávající instalaci, vyberte z nabídky stejné kategorie a slaďte jednotlivé pozice v rámci jedné řady. Kompletní výběr najdete v kategorii Řadové svorky, kde snadno zvolíte požadované provedení pro jednotný vzhled i pořádek na liště.
