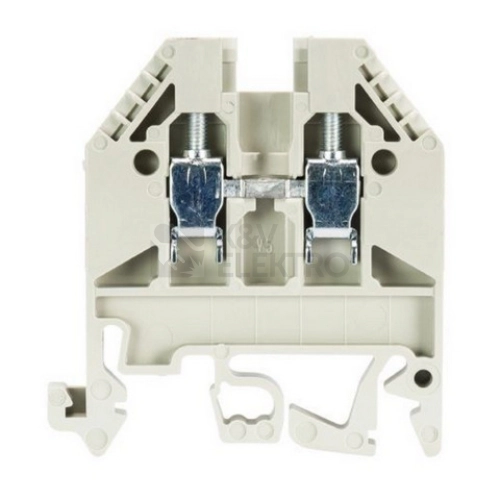

Řadová svorka WIELAND WK2,5/U pracuje s lankovými vodiči 0,5–2,5 mm², což usnadní zapojení v rozváděčích i menších instalacích. Spolehlivé spojení zajišťuje šroubová svorka a rychlou montáž podporuje uchycení na DIN/G lištu. Šedé provedení zapadne do standardizovaných sestav.
Specifikace svorky řadové šedé WIELAND WK2,5/U
Model WK2,5/U je konstruován pro praktické zapojení různých typů vodičů. V případech, kdy použijete dutinku, zvládne lankový vodič 0,5–2,5 mm²; bez dutinky rovněž 0,5–2,5 mm². Pro jednodrátové připojení je určena oblast 0,5–4 mm² a u vícedrátového provedení bez dutinky se počítá s 0,5–4 mm². Elektrické parametry pokrývá dimenzovaný proud 24 A a dimenzované napětí 1 000 V, což umožňuje nasazení v širokém rozsahu aplikací.
Připojení je řešeno oboustranně přes šroubovou svorku se boční polohou připojení. Uvnitř svorky je 1 patro a na každém patře najdete 2 místa upnutí. Instalace probíhá na DIN/G lištu, což zrychlí osazení do běžných rozváděčových systémů. Pro kompletní a bezpečné osazení je zapotřebí uzavírací deska, se kterou dosáhnete čistého zakončení řady.
Izolační těleso tvoří termoplast s klasifikací UL 94 V0. V provozu je svorka určena pro -25 až 70 °C. Pro aplikace, kde je vyžadováno prověření, je k dispozici provedení testované ohledně nebezpečí výbuchu Ex. Vzhledově svorka zapadne do rozváděče díky šedé barvě.
Rozměrově se jedná o kompaktní komponent: rastr má 5 mm, šířka 5 mm, při nejnižším způsobu montáže dosahuje výšky 48,5 mm a délka činí 44,5 mm. Manipulaci usnadní nízká hmotnost 7 g. Tato kombinace parametrů podporuje přehledné řazení více svorek vedle sebe i v prostoru s omezenou hloubkou.
Shrnutí a doporučení produktu
Tento model cílí na instalační práce, kde je potřeba přehledné řazení a pevné dotažení vodičů. Díky jednoduchému upevnění do standardní lišty zapadne do rozváděče bez zdlouhavých úprav a čisté zakončení řady podpoří vhodné příslušenství. Pokud chcete vybírat další provedení do jedné sady, projděte si naši kategorii řadové svorky.
