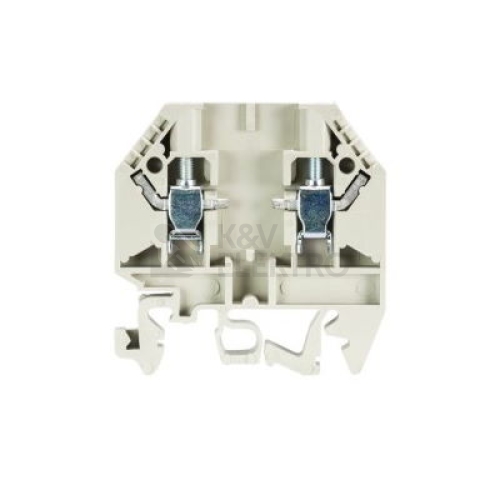

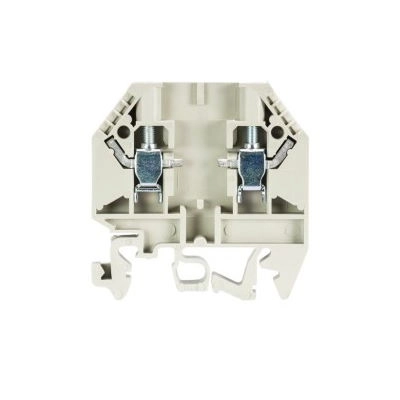

Svorka řadová rozpojovací šedá WIELAND WK 4 TKG/U /V0 57.504.4055.0

Řadová rozpojovací svorka Wieland podporuje připojení flexibilních vodičů v rozsahu 0,5–4 mm², což usnadní zapojování a údržbu v rozvaděči. Šroubové připojení a montáž na DIN lištu 35 mm zajišťují spolehlivé uchycení i přehledné vedení vedení v šedém provedení.

Specifikace svorka řadová rozpojovací šedá WIELAND WK 4 TKG/U /V0 57.504.4055.0

Tento rozpojovací prvek z řady řadových svorek Wieland je určen pro měření a oddělení obvodů s využitím boční polohy připojení. Pro flexibilní vodiče bez dutinky i s dutinkou je k dispozici rozsah 0,5–4 mm², jednodrátové zapojení pokrývá interval 0,5–6 mm² a vícedrátové bez dutinky opět 0,5–4 mm². Obě strany připojení řeší šroubová svorka, takže je zajištěno pevné a opakovatelné dotažení.

Svorka se instaluje přisazením na DIN lištu 35 mm a svou konstrukcí využívá zásuvné podélné oddělení pro pohodlné rozpojení okruhu. Kompaktní rozteč odpovídá rastru 6 mm, celková šířka činí 6 mm. Výškové nároky při nejnižším způsobu montáže dosahují 81 mm, celková výška tělesa je 49 mm. Pro kompletní zakončení pole svorek je u tohoto provedení vyžadována uzavírací deska.

Dimenzování obvodu počítá s proudovou zátěží 10 A a provozním napětím do 690 V. Izolační těleso je z materiálu PA a odpovídá třídě hořlavosti UL 94 V0, díky čemuž napomáhá bezpečnému provozu i při zvýšených nárocích na odolnost. Barevné provedení je šedé, které vizuálně zapadne do běžných rozvaděčových sestav.

Doplňující rozměry svorky podporují přehledné řazení v poli a snadnou identifikaci jednotlivých připojení. Jednopatrové provedení umožňuje jednoduché vedení a kontrolu zapojení bez interního propojení úrovní. Konstrukce bez zkušební zdířky je vhodná tam, kde je měření řešeno právě rozpojovací funkcí.

Shrnutí a doporučení produktu

Rozpojovací konstrukce usnadňuje servis i diagnostiku bez nutnosti složitých zásahů v okolních obvodech. Spolehlivé šroubové připojení a přehledné boční vedení vodičů přinášejí čisté uspořádání v rozvaděči. Díky kompaktním rozměrům svorka šetří místo v řadách a podporuje systematické sestavy na standardní lištu. Praktickou výhodou je také jednoduché zakončení pole pomocí příslušné uzavírací desky.
