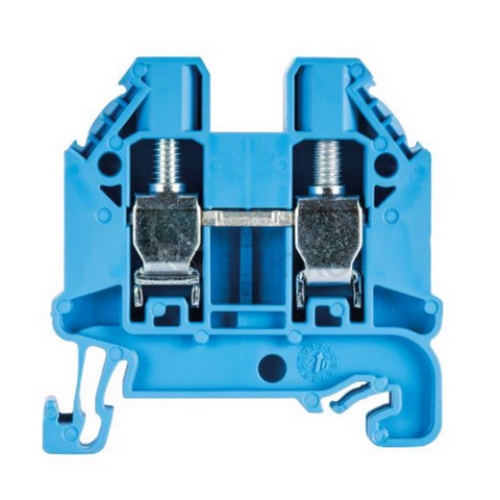

Svorka řadová modrá WIELAND WT6BL

Řadová svorkovnice Wieland WT6BL usnadní zapojení díky rozsahu pro vodiče od 0,2–10 mm² a zvládne provoz až do 1 000 V při zatížení 41 A. Šroubové připojení a montáž na DIN/G lištu doplňuje modré provedení pro snadnou orientaci v instalaci.

Specifikace svorky řadové modré WIELAND WT6BL

Tato řadová svorkovnice pracuje s lankovými vodiči bez dutinky v rozsahu 0,2–10 mm², s dutinkou v rozsahu 0,5–6 mm², a stejně tak s jednodrátovými i vícedrátovými vodiči bez dutinky v rozsahu 0,2–10 mm². Výhodou je postranní připojení, tedy boční poloha připojení, která ulehčuje vedení a pořádek v rozvaděči.

Elektrické připojení je řešeno šroubovým upínáním; obě přípojky jsou typu šroubová svorka. Svorkovnice je jednopatrová a na každém patře nabízí 2 místa upnutí. Díky tomu je připojení přehledné a mechanicky stabilní.

Pro instalaci se využívá standardní DIN/G lišta, která umožňuje rychlé nasazení a pevné uchycení. Konstrukce využívá izolační těleso z termoplastu a splňuje třídu hořlavosti dle UL 94 V0. Provozní spolehlivost je dána pracovním rozsahem teplot od −25 až 70 °C.

Z hlediska elektrických parametrů je svorkovnice dimenzována na proud 41 A a napětí 1 000 V. Provedení je testované ohledně nebezpečí výbuchu (Ex), což rozšiřuje možnosti jejího použití v náročných projektech. Pro správné zakončení pole je zapotřebí uzavírací deska.

Kompaktní rozměry usnadňují plánování místa v rozvaděči. Šířka svorky je 8 mm, rozměr rastru činí 8 mm, výška při nejnižším způsobu montáže dosahuje 48 mm a délka má 48 mm. Celková výška je 48 mm a hmotnost vychází na 14 g. Barevné provedení je modré, což vizuálně odliší vedené obvody v sestavě.

Shrnutí a doporučení produktu

Wieland WT6BL představuje promyšlené řešení pro přehledné a pevné zapojení v rozvaděčích i rozvodnicích. Uživatel ocení pohodlnou montáž a praktickou konstrukci, která zrychlí práci a usnadní organizaci jednotlivých obvodů. Díky kvalitnímu zpracování izolačního tělesa a propracovaným detailům je svorkovnice vhodná pro projekty, kde záleží na přesnosti i čistotě instalace.

Potřebujete rozšířit svou sestavu o další prvky? Prohlédněte si kompletní nabídku v kategorii řadové svorky a vybírejte i podle značky v přehledu Wieland. Pokud řešíte kabeláž a napojení v jiné části rozvodu, doplnit můžete také vhodné ploché kulaté konektory.
