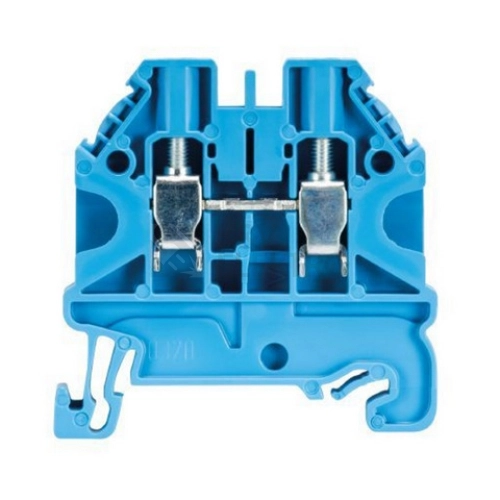

Svorka řadová modrá WIELAND WT4BL nabídne připojení lankových vodičů bez dutinky v rozsahu 0,14–6 mm², což usnadní práci v rozvaděči i na liště. Spolehlivé utažení zajišťuje šroubová svorka a instalace probíhá na DIN/G lištu.
Specifikace svorka řadová modrá WIELAND WT4BL
Řadová svorka je určena pro vodiče s různou strukturou. U lankových vodičů bez dutinky umožňuje rozsah 0,14–6 mm², s dutinkou pak 0,5–4 mm². Pro jednodrátové připojení je k dispozici rozsah 0,14–6 mm², stejně jako pro vícedrátové bez dutinky 0,14–6 mm². Obě přípojky jsou řešeny jako šroubová svorka a poloha připojení je boční.
Elektrické dimenzování počítá s proudem 32 A a napětím do 1 000 V. V jednopatrovém provedení je k dispozici 1 patro a 2 místa upnutí pro každé patro. Pro montáž slouží DIN/G lišta, přičemž pro správné zakončení je vyžadována uzavírací deska.
Izolační těleso je z termoplastu a dosahuje třídy hořlavosti UL 94 V0. Svorka pracuje v rozsahu teplot -25 až 70 °C, což pokrývá běžné provozní podmínky v rozvaděčích a instalačních skříních. Barevné provedení je modrá.
Rozměrově jde o kompaktní svorku s šířkou 6 mm a rozměrem rastru 6 mm. Výška při nejnižším způsobu montáže dosahuje 48 mm, délka je 48 mm a celková výška činí 48 mm. Nízkou zátěž na konstrukci potvrzuje hmotnost 9 g. Značkové provedení Wieland podtrhuje kvalitní zpracování a konzistenci v rozměrových standardech.
Shrnutí a doporučení produktu
Tato svorka zaujme jednoduchou montáží, pevným utažením vodičů a přehledným bočním připojením. Modré provedení usnadní vizuální orientaci v sestavě a kompaktní šířka pomůže efektivně využít místo na liště. Díky jednopatrovému uspořádání s dvěma místy upnutí přehledně zapojíte potřebné obvody bez zbytečných kompromisů.
Pokud plánujete rozšířit osazení rozvaděče, projděte si celou nabídku v kategorii Řadové svorky, kde snadno vyberete další komponenty pro jednotný vzhled a ucelené zapojení.
