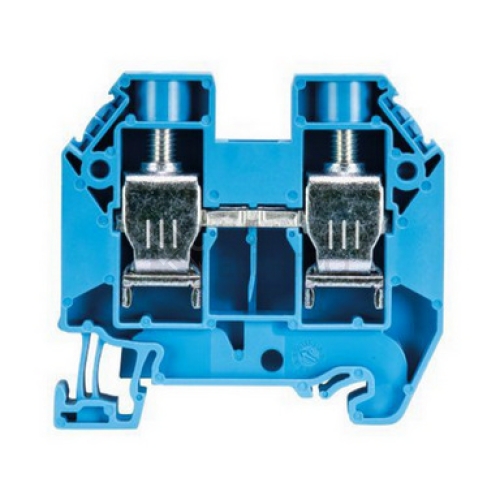

Řadová svorka WIELAND WT16BL umožní připojit lankové vodiče bez dutinky v rozsahu 4–25 mm², což z ní dělá univerzální řešení pro různé průřezy. Boční připojení a šroubové provedení svorek podporují jisté upnutí, přičemž dimenzování do 1 000 V a 76 A pokrývá náročnější zapojení.
Specifikace svorky řadové modré WIELAND WT16BL
Svorka se instaluje na DIN/G lištu, takže ji snadno začleníte do sestav rozváděčů či aparátů s tímto způsobem montáže. Boční poloha připojení vede vodiče přehledně do svorky a ven, přičemž na každém patře jsou připravena 2 místa upnutí. Konstrukce je jednopatrová, takže propojení zůstává jasně organizované bez vnitřního přemostění.
Elektrické připojení je řešeno šroubovou svorkou a je shodné na obou stranách. Pro jednodrátové i lankové vodiče s dutinkou je vhodný rozsah 1,5–16 mm². Lankové připojení bez dutinky pokrývá rozmezí 4–25 mm² a pro vícedrátové vodiče bez dutinky je určeno pásmo 16–25 mm². Dimenzování zvládá proud do 76 A při napětí do 1 000 V, což umožní bezpečné zapojení v odpovídajících obvodech.
Izolační těleso z termoplastu splňuje třídu hořlavosti UL 94 V0 a provozní teploty v intervalu -25–70 °C. Barevné provedení je modré, což usnadní vizuální rozlišení v lištách s více obvody. Pro kompletní zakončení instalace je zapotřebí uzavírací deska, která doplní svorku do finální podoby v řadě.
Rozměrově je svorka kompaktní: šířka 12 mm, délka 58 mm a výška 54 mm umožní hospodárné osazení ve stísněnějších polích. Rozměr rastru je 12 mm, takže rozteč v řadě zůstává konzistentní. Hmotnost činí 36 g. Produkt nese značku Wieland a je to jednopatrová řadová svorkovnice s bočním připojením bez interního přemostění, připravená pro pevné i ohebné vodiče v uvedených rozsazích.
Shrnutí a doporučení produktu
Tento model je vhodný pro přehledné a stabilní zapojení v rozváděčích, kde oceníte jistotu šroubového uchycení, jasné vedení vodičů z boku a barevné rozlišení pro snadnou orientaci. Kompaktní provedení pomůže šetřit místo v liště a konstrukce z kvalitního izolantu podporuje dlouhodobé nasazení.
Prohlédněte si také celou nabídku v kategorii Řadové svorky, kde snadno vyberete další varianty do jedné řady. Pokud preferujete produkty stejné značky, přejděte na výběr řadových svorek Wieland a doplňte sestavu o kompatibilní prvky ze stejné provenience.
