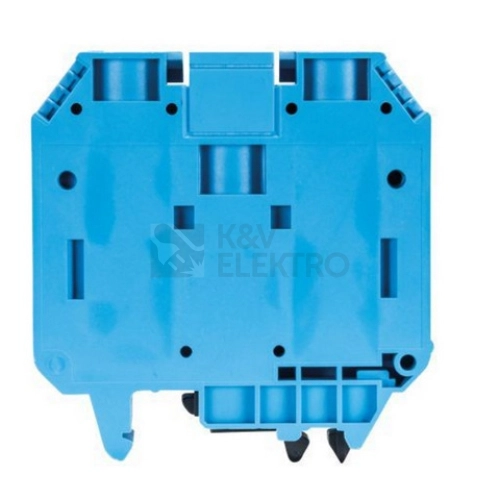

Svorka řadová modrá WIELAND WKN35/UBL

Svorka řadová modrá Wieland WKN35/UBL zaujme rozsahem pro lankové vodiče bez dutinky 10–35 mm², který pokryje běžné potřeby připojení v rozvaděči. Boční připojení a šroubové svorky usnadní zapojení na místě, montáž probíhá na DIN/G lištu a modré provedení pomůže přehlednému značení.

Specifikace svorka řadová modrá Wieland WKN35/UBL

Pro připojení lankových vodičů bez dutinky je určena velikost 10–35 mm², se zalisovanou dutinkou rovněž 10–35 mm². Jednodrátové připojení je dimenzováno na 10 mm² a vícedrátové vedení bez dutinky pokryje rozsah 16–50 mm². Elektrické napájení lze dimenzovat na proud 124 A a napětí do 800 V, což dává dostatečnou rezervu pro standardní aplikace v distribučních uzlech a rozvodnicích.

Elektrická přípojka je zajištěna dvojicí šroubových bodů, a to jako šroubová svorka pro první i jako šroubová svorka pro druhý napěťový bod. Poloha vodičů je řešena bočně, takže boční připojení přispívá k přehlednému vedení svazků. Svorka je jednopatrová s celkem 1 patrem a nabízí na každé úrovni 2 místa upnutí, což usnadní průběžné připojení a odbočení.

Instalace probíhá nacvaknutím na DIN/G lištu, takže ji lze snadno zařadit do standardních rozvaděčových systémů. Izolační těleso tvoří termoplast s požární klasifikací podle UL 94 ve třídě V0. Při provozu je určena teplota prostředí v intervalu -40 až 55 °C. Provedení je testované z hlediska nebezpečí výbuchu Ex.

Rozměrově svorka odpovídá rastru 16 mm se šířkou 16 mm. Výška při nejnižším způsobu montáže činí 67,6 mm, celková výška je 70 mm. Délka tělesa dosahuje 70,6 mm. Barevné provedení je modrá, což napomáhá jasnému rozlišení v rámci zapojení. Hmotnost dílu je 73 g.

Provedení svorky vychází z řady Wieland s označením WKN35/UBL a její konstrukce respektuje boční přístup k vodičům, pevné dotažení a rozměrové možnosti rozvaděčových polí. Díky tomu lze efektivně realizovat pořádek ve svazcích a udržet standardní rozteče bez omezení okolních komponent.

Shrnutí a doporučení produktu

Tato svorka pomůže udržet jasnou strukturu zapojení a umožní čisté vedení vodičů i přehlednou práci při montáži a údržbě. Konstrukce podporuje spolehlivé upevnění a rychlé osazení do stávajících polí. Pokud plánujete budovat nebo rozšiřovat svorkovnicové řady, vyberete si vhodné počty a barvy v rámci jedné platformy.

Pro doplnění instalace si projděte kompletní nabídku v kategorii Řadové svorky, kde snadno zvolíte kompatibilní prvky pro stejné prostředí a jednotný vzhled rozvaděče.
