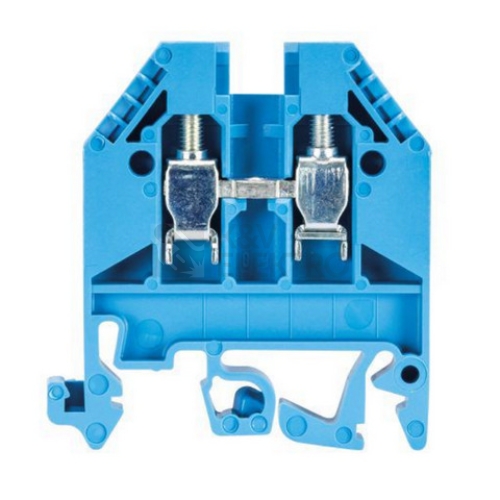

Svorka řadová modrá WIELAND WK4/UBL

Svorka řadová modrá WIELAND WK4/UBL usnadní zapojení díky rozsahu pro vodiče 0,5–4 mm² u lankových bez dutinky i s dutinkou, a také díky šroubovým svorkám s bočním připojením. Připravená k instalaci na DIN/G lištu, v modrém provedení a s izolačním tělesem z termoplastu.

Specifikace svorky řadové modré WIELAND WK4/UBL

Tento model je navržen pro připojení různých typů vodičů. U jednodrátových se počítá s rozsahem 0,5–6 mm², vícedrátové bez dutinky lze vést v rozmezí 0,5–6 mm², a lankové jak s dutinkou, tak bez ní v rozsahu 0,5–4 mm². Šroubové provedení přípojek je k dispozici na obou stranách, konkrétně jde o typ elektrické přípojky 1 – šroubová svorka a typ elektrické přípojky 2 – šroubová svorka, přičemž připojení probíhá bočně.

Elektrické dimenzování odpovídá proudu 32 A a napětí do 800 V. Celková konstrukce využívá izolační těleso z termoplastu s třídou hořlavosti dle UL 94 V0. Provozní podmínky pokrývají teploty od -25 až 70 °C. Díky těmto vlastnostem je svorka připravena pro běžné instalace, kde je potřeba kompaktní a spolehlivé řešení s jasně vymezenými parametry.

Montáž probíhá na DIN/G lištu a usnadňuje ji jedno patro s celkem 2 místy upnutí na každé patro. V rámci provedení nejsou patra interně propojena, tedy patra interně přemostěna – ne. Pro správné zakončení pole svorek je nutné doplnit uzavírací desku.

Konstrukční rozměry zahrnují šířku 6 mm a odpovídající šířku/rozměr rastru 6 mm. Barva je modrá, díky čemuž je uspořádání v rozváděči dobře rozlišitelné. Hmotnost činí 8 g. Pro aplikace, kde se posuzuje riziko výbuchu, je k dispozici provedení testované ohledně nebezpečí výbuchu ’Ex’.

Celková výška svorky při nejnižším způsobu uchycení dosahuje 48,5 mm. Pro popis a třídění v projektech lze dále vycházet z označení typu jako řadová svorkovnice a ze značky Wieland, pod níž se tento výrobek dodává.

Shrnutí a doporučení produktu

Hledáte praktické řešení pro přehledné vedení a bezpečné připojení vodičů v rozváděči? Tato svorka poslouží jako spolehlivý stavební prvek, který umožní jasnou organizaci zapojení a čisté uspořádání svorkovnicové lišty. Modré provedení zároveň přispívá k rychlé orientaci v instalaci, což oceníte při montáži i pozdější údržbě. Šroubové utažení vodičů je jednoduché a pevné a boční připojení napomůže přehlednému vedení kabeláže.

Pro rozšíření svorkovnicového pole vybírejte další prvky v kategorii Řadové svorky. Pokud preferujete produkty stejné značky, projděte si také nabídku řadových svorek Wieland.

O výrobci

Společnost Wieland se zaměřuje řešení v oblasti elektrotechniky, s důrazem na konektory a systémy pro bezpečné připojení. Pořiďte si od nás řadové svorky nebo ploché kulaté konektory.
