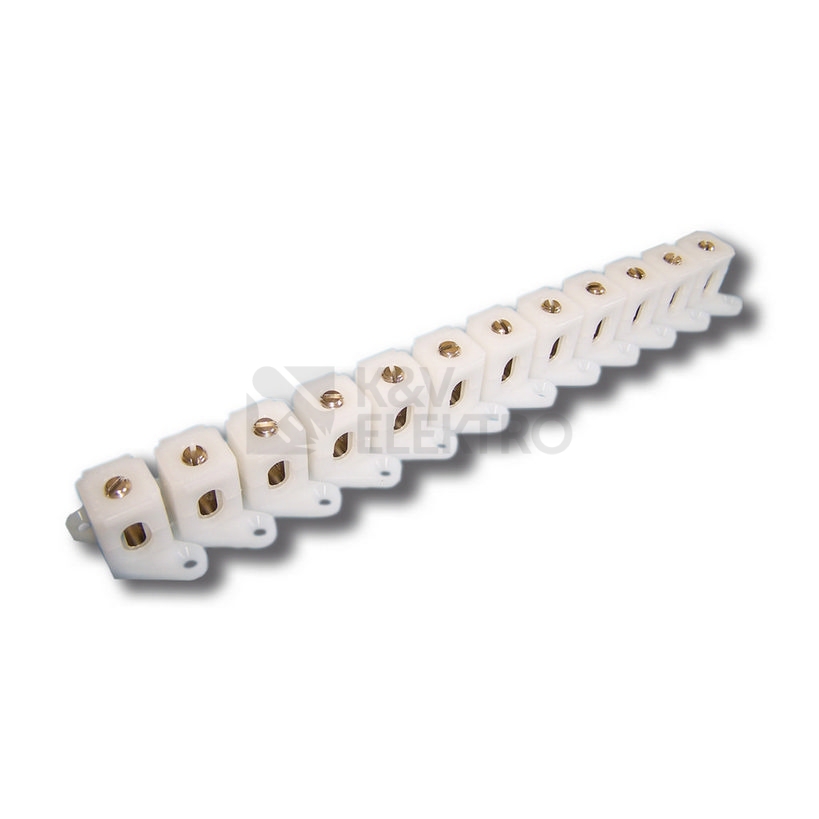

Svorka průchozí izolovaná Elektro Bečov HPS-6 12pólů J441100
zdarma
tip K&V
Průchozí izolované svorky typu HPS jsou určeny pro použití v průmyslových i domovních aplikacích pro vodivé spojení jednoho či více měděných vodičů průřezu od 2,5 mm2 do 150 mm2. Významnou výhodou těchto svorek je možnost připojení průchozího vodiče bez... číst více
e-shop: skladem (6 setů), doručíme: čtvrtek 9.5.
165,82 Kč
/ 1 set137,04 Kč bez DPH
Objednací kód1177679
ZnačkaElektro Bečov
Dodavatelský kódJ441100
EAN8595155045461
Průchozí izolované svorky typu HPS jsou určeny pro použití v průmyslových i domovních aplikacích pro vodivé spojení jednoho či více měděných vodičů průřezu od 2,5 mm2 do 150 mm2. Významnou výhodou těchto svorek je možnost připojení průchozího vodiče bez nutnosti jeho přerušení.
Charakteristika svorek HPS
- připojované vodiče není nutné přerušovat (vrchní díl svorky je odnímatelný)
- možnost připojení dvou vodičů do jedné svorky
- vodiče připojené do jedné svorky mohou být rozdílných průřezů
- široká škála připojitelnosti vodičů od 2,5 mm2 do 150 mm2
- zabezpečené vedení šroubů v drážkách svorek
- možnost použití v průmyslových i domovních aplikacích
- snadná instalace svorek na stěny rozvodných krabic apod.
Svorky v typech HPS-6, HPS-10, HPS-16 a HPS-25/35 jsou dodávány ve dvanáctipólovém provedení.
Oddělení jednotlivých pólu se provádí jednoduchým odlomením z celku. Svorky jsou vybaveny šroubem
s hlavou s plochou drážkou.
Svorky v typech HPS-50/A, HPS-70/A, HPS-95/A, HPS-120/A a HPS-150/A jsou dodávány jednotlivě.
Jejich spojení do vícepólového provedení je možné provést spojením zámku svorek a to i rozdílného
typu ve škále HPS 50/A až HPS 150/A. Šrouby jsou vybavené hlavou se šestihranným otvorem (pro
použití inbus klíce).
Izolované svorky HPS jsou vyrobeny z polyamidu PA 6, hořlavost V2 dle UL94, bez halogenu (žhavá smyčka 960 °C), izolační pevnost 3000 V. Elektrovodné vnitřní části svorek i spojovací části jsou z mosazi, galvanicky upravené niklováním. Barva izolačního pouzdra je bílá. Výrobky nesou označení , jsou zkoušené dle EN 60947-1, EN 60947-7-1 a certifikovány zkušebnami EU (VDE-SRN, KEMA-Holandsko, AENOR-Španělsko).
Značka
Parametry
Průřez lankového vodiče s dutinkou:
2,5 - 4 mm2
Průřez jednodrátového vodiče:
2,5 - 6 mm2
Dimenzovaný proud In:
41 A
Dimenzované napětí:
500 V
Typ elektrické přípojky 1:
Šroubová svorka
Typ elektrické přípojky 2:
Šroubová svorka
Poloha připojení:
Boční
Počet pólů:
12
Počet míst upnutí pro každý pól:
1
Způsob montáže:
Přímá montáž
Materiál izolačního tělesa:
Termoplast
Třída hořlavosti izolačního materiálu dle UL 94:
V2

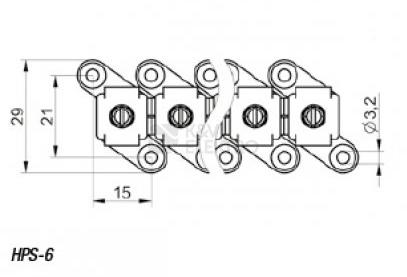

Šířka/rozměr rastru:
29 mm
Provedení testované ohledně nebezpečí výbuchu 'Ex:
Ne
Je zapotřebí uzavírací deska:
Ne
Barva:
Bílá
Počet přípojek < 6 mm2:
1
Zajištěné proti dotyku:
Ano
Druh připojení:
Šroubování
