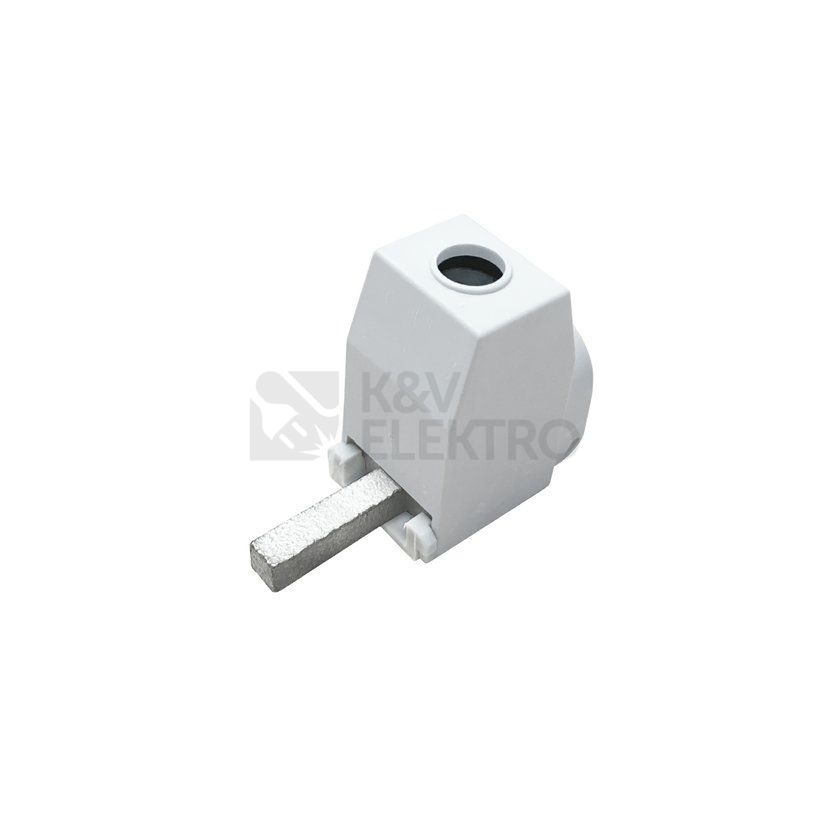

Svorka připojovací AS/6-50-SN od Pollmann slouží k připojení vodičů do modulových přístrojů a používá se tam, kde je potřeba kolíkový konektor typu jazýček. Krytá konstrukce přijme průřezy od 6 mm² do 50 mm² a zvládne proud až 160 A, přičemž podporuje připojení kruhového vodiče.
Specifikace svorka připojovací AS/6-50-SN pro Cu 1x50mm2 1000388
Tato přístrojová svorka s kolíkovým tvarem konektoru je navržena pro rozšíření možností připojení v modulových přístrojích, které mají z výroby omezený počet přípojných bodů. Umožňuje využít vodiče většího průřezu a ve vybraných aplikacích navýšit počet připojitelných míst. V praxi se montuje do horního přípojného místa modulového přístroje, takže spodní svorka zůstává k dispozici pro další vedení. Varianta v plastovém pouzdře zajišťuje ochranu před náhodným dotykem živých částí během provozu. Konstrukční provedení řeší montáž v šířce do 1 modulového místa a výrobce nabízí jak typy s kolíkem, tak s vidličkou pro rozdílné koncepce zapojení.
V místě připojení pracuje svorka s kolíkem o rozměrech 4 × 3,5 × 15 mm, čemuž odpovídá i vestavný prostor s vestavnou šířkou 17 mm a maximálně 17,8 mm pro modulové osazení. Připojení je určeno pro vodiče v definovaném rozsahu průřezů, přičemž je vhodné pro kruhové vodiče.
Shrnutí a doporučení produktu
Hledáte jednoduché řešení, jak doplnit připojení v modulových přístrojích a udržet rozvaděč přehledný? Kryté provedení a kolíkový konektor přinášejí bezpečnou manipulaci a čisté vedení do horního přípojného místa. Konstrukce, která nezabírá spodní svorku, pomůže zachovat flexibilitu zapojení v rozvaděči.
Pro kompletní sestavy doporučujeme projít nabídku v kategorii Propojovací lišty a připojovací svorky. Pokud preferujete řešení stejné značky, můžete vybírat z řady propojovacích prvků Pollmann na odkazu Propojovací lišty a připojovací svorky – Pollmann. Pro doplnění rozvodnic se hodí i příbuzné komponenty značky, jako jsou nulovací můstky a rozbočovací svorkovnice HLAK, které pomáhají udržet pořádek v zapojení.
Technické detaily
- Tvar konektoru: jazýček (kolík)
- Provedení: krytá svorka
- Minimální průřez vodiče: 6 mm²
- Maximální průřez vodiče: 50 mm²
- Maximální dimenzovaný provozní proud Ie: 160 A
- Rozměry jazýčku: 4 × 3,5 × 15 mm
- Vestavná šířka: 17 mm
- Maximální vestavná šířka: 17,8 mm (1 modulové místo)
