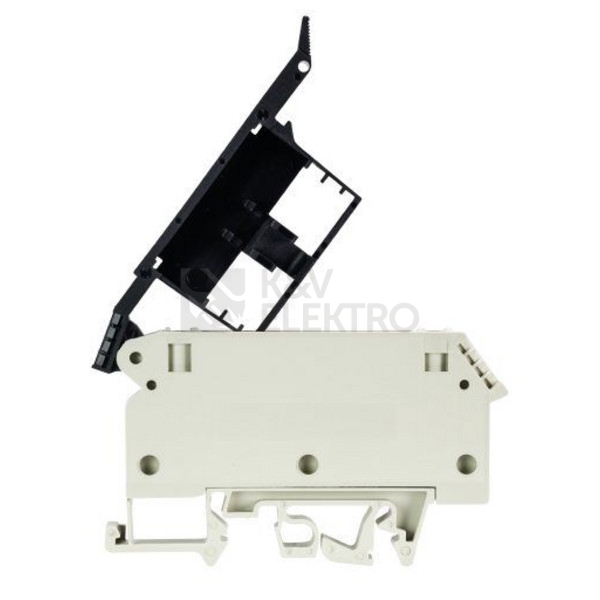

Svorka pojistková WIELAND WK4/THSI5U

Svorka pojistková WIELAND WK4/THSI5U umožní elegantně integrovat pojistku G 5×30 mm do svorkovnicové sestavy a zajistit jištění přímo na liště. Zásuvné uložení pojistky usnadní výměnu, připojení probíhá přes šroubové svorky a montáž je určena na DIN/G lištu.

Specifikace svorky pojistkové WIELAND WK4/THSI5U

Tento model využívá zásuvné uložení pojistkové vložky typu G 5×30 mm, takže pojistka je přístupná bez složité demontáže. Elektrické připojení je řešeno jako šroubová svorka na vstupu i výstupu, s boční polohou připojení pro přehledné vedení vodičů v rozvaděči. Konstrukce je jednopatrová s šířkou a rozměrem rastru 8 mm, což šetří místo a usnadňuje řazení na DIN/G lištu.

Pro vodiče je k dispozici široký rozsah průřezů: jednodrátové připojení v rozsahu 0,5–6 mm², vícedrátové bez dutinky v rozsahu 0,5–4 mm² a lankové bez dutinky 0,5–6 mm². Při použití dutinky je podporován rozsah 0,5–4 mm². Tyto hodnoty pokrývají běžné kabeláže v rozváděčích i připojení jemnějších vodičů s dutinkou.

Dimenzování svorky odpovídá běžným požadavkům na jištění řídicích a napájecích obvodů: jmenovitý proud 6,3 A a jmenovité napětí 800 V. Provozní odolnost vůči okolním vlivům podporuje pracovní teplotní rozsah −40 až 120 °C. Izolační materiál dosahuje třídy hořlavosti dle UL 94 V0. Pro snadnou identifikaci a sjednocení v rozvaděči je tělo v šedé barvě.

Praktické uspořádání zajišťuje 1 patro svorky s bočním připojením a dvojicí šroubových přípojek. Díky kompaktním rozměrům s šířkou 8 mm a hmotnosti 17 g je svorka vhodná pro husté osazení na liště. Výrobek nese značku Wieland, což usnadňuje řazení v rámci jednotného systému.

Shrnutí a doporučení produktu

Hledáte pojistkové řešení přímo ve svorkovnicové řadě, které zůstane prostorově úsporné a přehledné v montážní liště? Tento model nabídne rychlou servisovatelnost a čisté zapojení v rozvaděči. Pokud budujete nebo rozšiřujete svorkovnicové sestavy, projděte si také naši hlavní nabídku řadových svorek; pro sjednocení sortimentu můžete vybírat přímo v sekci řadových svorek Wieland. Pro navazující konečné připojení v rozvaděči využijete i sortiment plochých kulatých konektorů.
