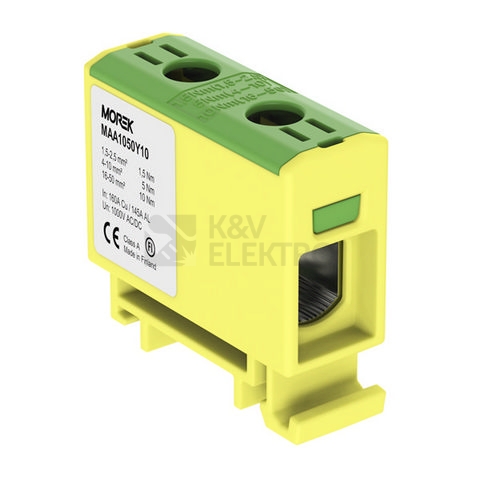

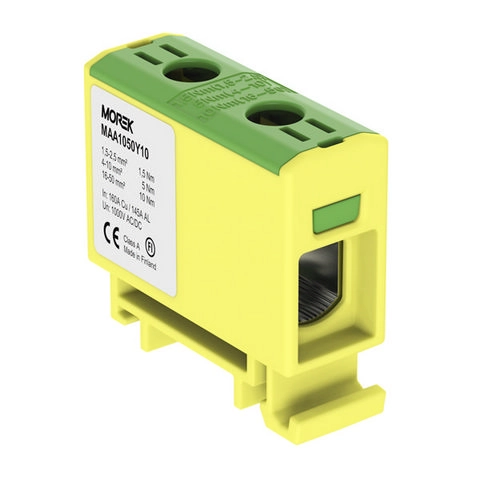

Řadová svorkovnice MOREK OTL 50/1 zaujme širokým rozsahem pro jednodrátové vodiče 1,5–50 mm², který umožní efektivní propojení v rozváděčích i rozvodech. Boční připojení se dvěma šroubovými svorkami na každé straně doplňuje montáž na DIN lištu 35 mm a bezpečné rozpoznání díky žluto‑zelenému provedení.
Specifikace svorky OTL 50/1 žlutozelené
Produkt je určen pro připojení jednodrátových vodičů v rozsahu 1,5–50 mm², a to s oboustranným bočním přístupem. Na obou stranách se používá šroubová svorka, což přináší pevné a kontrolované dotažení. Boční poloha připojení zjednodušuje vedení a zakončení v řadě.
Z hlediska elektrických parametrů je navržen pro proudové zatížení do 160 A a provoz do 1 000 V. Konstrukce z termoplastu s třídou hořlavosti UL 94 V2 napomáhá bezpečnému provozu v běžných aplikacích. Provozní rozsah prostředí pokrývá teploty -25 až 80 °C.
Instalace probíhá uchycením na DIN lištu 35 mm v jednopatrovém provedení s 1 patrem a 2 místy upnutí na patro. Boční konstrukce podporuje čisté vedení v rozváděči, přičemž rozteč odpovídá 18 mm. Povrchové provedení v odstínu žluto‑zelená slouží k jednoznačné identifikaci.
Řada OTL je určena pro hliníkové i měděné vodiče a uplatní se i při spojování Al a Cu. Vodiče v této řadě lze řešit s krytím IP20. Svorky OTL se instalují na lištu TS 35, u větších typů je možné připevnění pomocí šroubu na montážní desku; fixaci na DIN liště zajišťují koncové svěrky RSA L‑35 či RSA L‑35/2 u větších průřezů.
Kompaktní tvar usnadňuje řazení a přehlednost. Při nejnižším možném způsobu montáže odpovídá výškové orientaci rozváděče přehledná identifikace barevného provedení. Hmotnost jednotlivé svorky činí 30 g.
Shrnutí a doporučení produktu
Víceúčelové využití v rozváděčích i propojovacích místech a jednoduché uchycení do standardizované lišty dělají z tohoto provedení praktickou volbu pro montáže v různých částech instalace. Boční připojení napomáhá čistému vedení a ucelenému řazení v poli.
Pokud budujete novou sestavu nebo rozšiřujete stávající řady, prohlédněte si nabídku v kategorii Stoupačkové, průchozí a rozbočovací svorky. Preferujete produkty stejné značky? Zaměřte se na výběr v přehledu značky v rámci této kategorie: stoupačkové, průchozí a rozbočovací svorky MOREK. Pro kompletní přehled výrobce je k dispozici i stránka MOREK.
