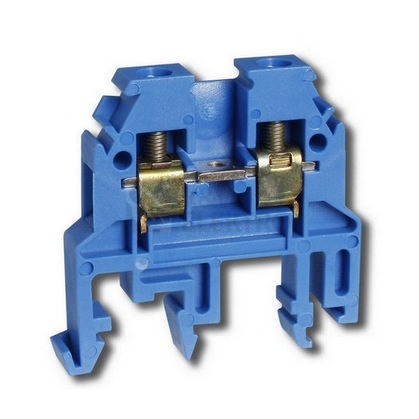

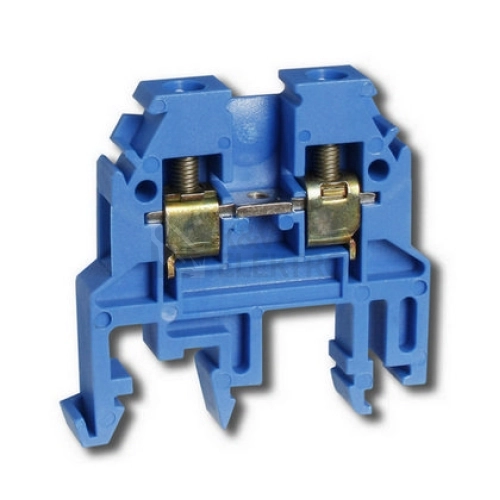

Svorka Elektro Bečov RSA 4 A tmavě modrá A131131

Řadová svorkovnice Elektro Bečov RSA 4 A vyniká rozsahem připojitelných vodičů, kdy pro lankové provedení bez dutinky zvládne 0,5–4 mm² a pro jednodrátové vodiče 0,5–6 mm². Pevné spojení zajišťuje šroubová svorka a rychlou instalaci usnadní upevnění na DIN lištu 35 mm.

Specifikace svorky Elektro Bečov RSA 4 A tmavě modrá A131131

Tento model je určen ke spojování elektrických obvodů malého a nízkého napětí s využitím měděných tuhých i ohebných vodičů, případně i hliníkových dle doporučeného postupu. Krytí a konstrukce vychází z řady RSA, která je v praxi nasazována napříč elektrotechnickými aplikacemi.

Elektrické připojení probíhá pomocí šroubové svorky s vedením vodičů shora. Připojíte lankové vodiče bez dutinky 0,5–4 mm², lankové vodiče s dutinkou 4 mm², dále také jednodrátové 0,5–6 mm² a vícedrátové bez dutinky 0,5–4 mm². Svorka pracuje při dimenzovaném proudu 32 A a napětí do 1 000 V, takže nabízí jistotu stabilního kontaktu v odpovídajícím rozsahu zapojení.

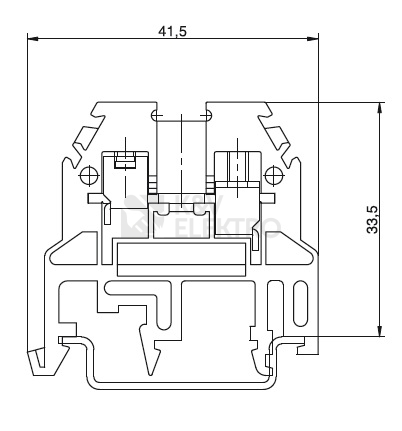

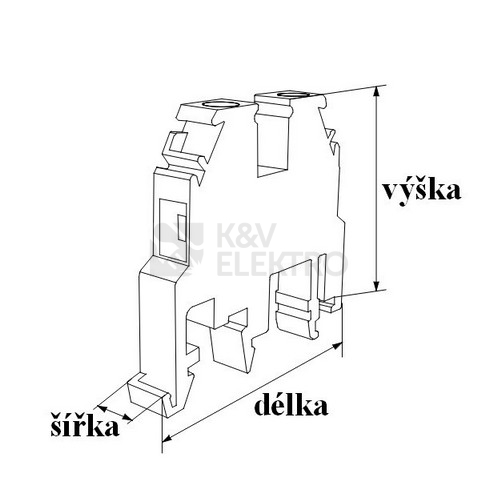

Mechanické provedení tvoří 1 patro se 2 místy upnutí na patro, což usnadňuje přehledné vedení obvodů. Montáž na DIN lištu 35 mm je rychlá a standardizovaná, po osazení je svorka kompaktní díky rozměrům s výškou 39 mm a rastr 6,6 mm. Součástí systému je i požadavek na zakončení – pro bezpečné zajištění je zapotřebí uzavírací deska.

Izolační těleso z termoplastu splňuje UL 94 V0 z hlediska třídy hořlavosti. Provozní nasazení je možné v rozsahu -40 až 55 °C. Pro sérii RSA je uvedeno, že modely RSA 2,5 A až RSA 35 A jsou ověřeny klimatickou zkouškou do -40 °C, což odpovídá použití v chladném prostředí. Tělo svorky je vyvedeno v modré barvě pro snadné rozlišení ve svazcích a řadách.

Řadové svornice RSA podle popisu výrobce umožňují připojení v širokém rozpětí 0,15–95 mm² v rámci celé řady, přičemž u ohebných vodičů není vyžadováno zakončení dutinkou. Instalaci a použití svorek této řady lze vést v souladu s ČSN 33 2000-5-51 ed. 3 pro prostředí s vnějšími vlivy AB7 a AF2, vybrané varianty též pro AG2 a AH2. Některé typy byly zkoušeny na seizmickou odolnost podle ČSN IEC 980:1993 a dle certifikace GOST R. Při použití propojky u typů RSA 6 A a RSA 10 A výrobce doporučuje vždy vložit boční přepážky pro zachování předepsaných vzdušných vzdáleností.

Shrnutí a doporučení produktu

Svorkovnice z řady RSA se hodí tam, kde je potřeba přehledné a pevné spojení vodičů v rozvaděči i na montážní liště. Díky promyšlenému provedení dobře zapadne do sestav a umožní rychlou práci při zapojování i následných úpravách. Konstrukce odpovídá požadavkům běžných instalačních postupů a usnadní spolehlivý provoz.

Pro jednoduchý výběr dalších variant a doplnění rozvaděče si projděte kompletní přehled v kategorii řadové svorky, kde snadno zvolíte počet přípojek či barevné provedení přesně pro váš projekt.
