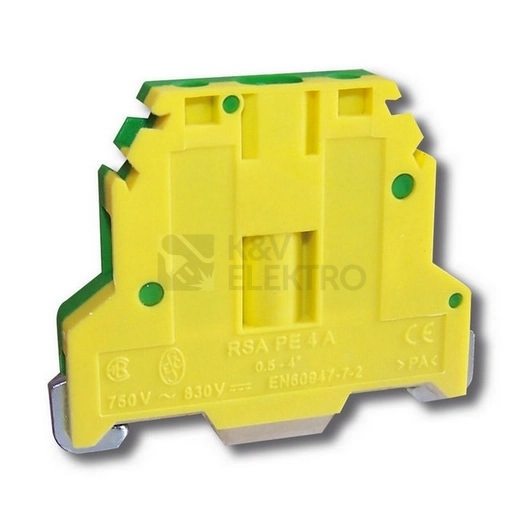

Svorka Elektro Bečov RSA 4 A PE žlutozelená A531231
Tyto výrobky jsou určeny ke spojování ochranných vodičů v soustavách TN-C, TN-S. Jsou konstrukčně řešeny s vodivým spojením ochranného vodiče na nosnou lištu TS 35x7,5 a TS 35x15 ocelovou, galvanicky upravenou ZnCr. Vodivé spojení je spolehlivě zajištěno... číst více
e-shop: skladem (451 ks), doručíme: středa 11.12.
46,75 Kč
/ 1 ks38,64 Kč bez DPH
Objednací kód1202107
ZnačkaElektro Bečov
Dodavatelský kódA531231
EAN8595155002709
Tyto výrobky jsou určeny ke spojování ochranných vodičů v soustavách TN-C, TN-S. Jsou konstrukčně řešeny s vodivým spojením ochranného vodiče na nosnou lištu TS 35x7,5 a TS 35x15 ocelovou, galvanicky upravenou ZnCr. Vodivé spojení je spolehlivě zajištěno kontaktem při dodržení pokynu k montáži,dodávaného s výrobkem. Všechny typy svornic RSA PE jsou obrysově (délka a výška) totožné se základními typy svornic RSA. Konstrukční provedení U těchto typů řadových svornic je konstrukční provedení obdobné jako u základních svornic RSA. Izolační pouzdro se však odlišně od základních typů skládá ze dvou barevných částí, zelené a žluté, čímž je dosaženo zelenožlutého barevného provedení. Svornice je takto i oboustranně zapouzdřena. Soudržnost obou částí svornice zajišťují čepy, eventuelně u inovaných typů speciální západky. Vodivé spojení na lištu Vodivé spojení na lištu DIN je zajištěno čelisťovým kontaktem, jehož dotažení se provádí středovým šroubem umístěným mezi krajními šrouby pro dotažení vodiče. Nosné lišty lze využít jako sběrnice pro funkci PEN pouze tehdy, je-li materiál lišty Cu a průřez Cu vodiče 10 mm2 a vyšší. Ocelová lišta, galvanicky pozinkovaná a pasivovaná chromátem může být použita pouze pro funkci PE.
Značka
Parametry
Možnost funkce PEN:
Ne
Průřez lankového vodiče bez dutinky:
0,5 - 4 mm2
Průřez lankového vodiče s dutinkou:
2,5 mm2
Průřez jednodrátového vodiče:
0,5 - 6 mm2
Průřez vícedrátového vodiče bez dutinky:
0,5 - 4 mm2
Typ elektrické přípojky 1:
Šroubová svorka
Poloha připojení:
Nahoře
Počet pater:
1
Počet míst upnutí pro každé patro:
2
Způsob montáže:
DIN lišta 35 mm
Materiál izolačního tělesa:
Termoplast
Třída hořlavosti izolačního materiálu dle UL 94:
V0

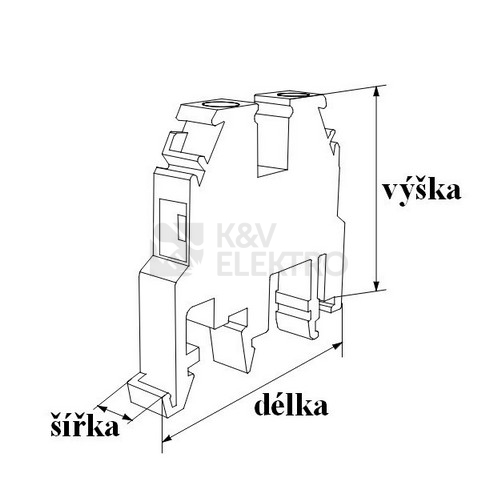

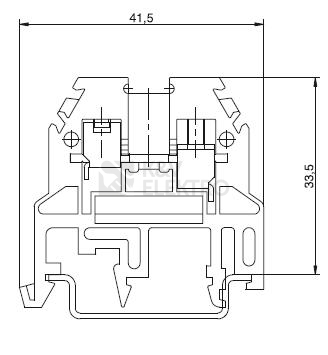

Šířka/rozměr rastru:
7,4 mm
Výška při nejnižším možném způsobu montáže:
39,4 mm
Délka:
48 mm
Je zapotřebí uzavírací deska:
Ne
Barva:
Žluto-zelená
