Svorka Elektro Bečov RSA 2,5 A PE žlutozelená A521230

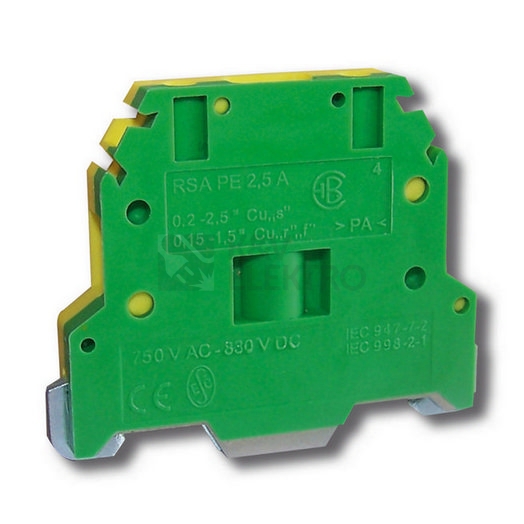

Žlutozelená zemnící svorka Elektro Bečov RSA 2,5 A PE A521230 pro ochranné vodiče s montáží na DIN lištu 35 mm umožní přehledné a pevné připojení v rozváděčích. Šroubové provedení a oboustranné zapouzdření zajišťuje stabilní spojení s lištou i jasné označení funkce PE v soustavách TN-C a TN-S.

Specifikace svorky Elektro Bečov RSA 2,5 a PE žlutozelená A521230

Svorka je určena ke spojování ochranných vodičů v soustavách TN-C a TN-S. Konstrukčně vychází ze základní řady RSA, obrysově se základními typy shodná a s izolačním pouzdrem tvořeným dvěma barevnými částmi, zelenou a žlutou, které ji oboustranně zapouzdřují.

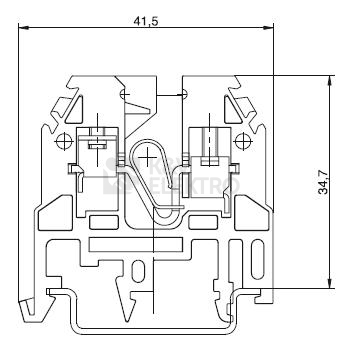

Vodivé spojení na nosnou lištu TS 35×7,5 a TS 35×15 z oceli s povrchovou úpravou ZnCr je řešeno čelisťovým kontaktem. V provozu lze využít nosné lišty také jako sběrnici; pro funkci PEN je nutný měděný materiál lišty a průřez měděného vodiče od 10 mm² výše. Ocelová lišta s galvanickým zinkem a pasivací chromátem je určena výhradně pro funkci PE. Pro připojení vodičů jsou určeny šroubové svorky s polohou připojení nahoře, což usnadňuje kabeláž v rozváděčích.

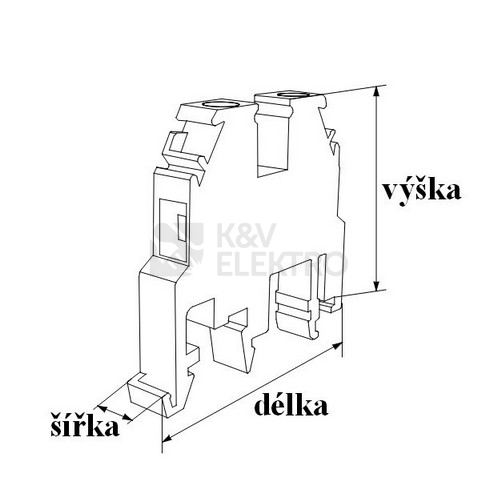

Připojit lze jednodrátové i vícedrátové vodiče v běžných rozsazích: jednodrátové v rozmezí 0,2–2,5 mm², vícedrátové bez dutinky 0,5–2,5 mm², lankové bez dutinky 0,2–2,5 mm² a s dutinkou 1,5 mm². Kompaktní rozměry – šířka 7 mm, výška 40,5 mm, délka 48 mm.

Shrnutí a doporučení produktu

Žlutozelené provedení zajišťuje okamžitou identifikaci ochranného obvodu, takže se v rozváděči neztratíte ani při hustém osazení. Šroubový princip dotažení poskytuje pevné a přehledné upevnění vodičů, přičemž konstrukce navazující na osvědčenou řadu RSA zjednodušuje sjednocení použitých dílů.

Pro kompletní řešení osazení navštivte kategorii Řadové svorky. V sortimentu stejného výrobce najdete také další vhodné doplňky a varianty v rámci řadových svorek, případně navazující stoupačkové a lištové svorky a ekvipotenciální a zemnící svorky.

Technické detaily

• Průřez lankového vodiče bez dutinky: 0,2–2,5 mm²
• Průřez lankového vodiče s dutinkou: 1,5 mm²
• Průřez jednodrátového vodiče: 0,2–2,5 mm²
• Průřez vícedrátového vodiče bez dutinky: 0,5–2,5 mm²
• Počet míst upnutí pro každé patro: 2
• Způsob montáže: DIN lišta 35 mm
• Materiál izolačního tělesa: termoplast
• Šířka/rozměr rastru: 7 mm
• Délka: 48 mm
• Barva: Žluto-zelená
• Šířka: 7 mm
• Výška: 40,5 mm
