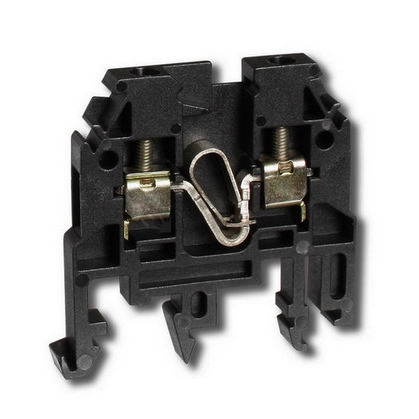

Řadová svorkovnice Elektro Bečov RSA 2,5 A černá A121181 umožňuje připojení lankových vodičů bez dutinky v rozsahu 0,2–2,5 mm², což usnadní čisté a bezpečné zakončení v rozvaděči. Díky šroubové svorce a montáži na DIN lištu 35 mm zapadne do běžných instalačních postupů.
Specifikace svorky Elektro Bečov RSA 2,5 A černé A121181
Řadové svornice RSA jsou navrženy pro spolehlivé spojování elektrických obvodů malého a nízkého napětí pomocí měděných tuhých i ohebných vodičů, případně také hliníkových vodičů. Lze k nim připojit vodiče v širokém rozsahu průřezů od 0,15 mm² až po 95 mm², přičemž u ohebných vodičů není nutné použití dutinek. Svornice je možné používat v prostředích s vnějšími vlivy AB 7 a AF 2 dle ČSN 33 2000‑5‑51 ed. 3, u vybraných typů také v prostředích AG 2 a AH 2.

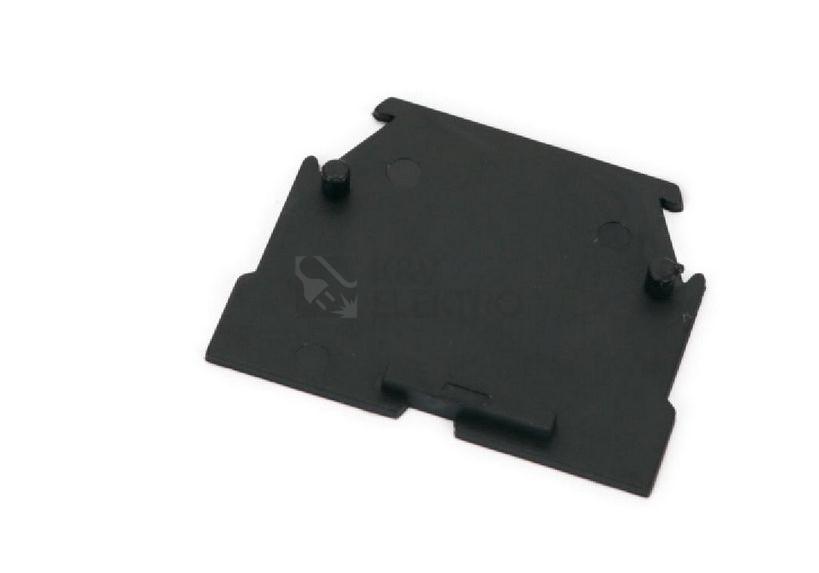

Řadové svornice RSA 2,5 A až RSA 35 A jsou ověřeny klimatickými zkouškami pro provoz při okolní teplotě až −40 °C. Pro splnění legislativních a bezpečnostních požadavků je při instalaci propojek RSA 6 A a RSA 10 A vždy nutné použít boční přepážky – jak mezi jednotlivými propojkami, tak i v případě použití jediné propojky. Bez této přepážky by totiž došlo ke zmenšení vzdušné vzdálenosti mezi propojkou a můstkem následující svornice přibližně na polovinu, tedy na cca 5 mm.
Vybrané typy svornic RSA jsou dále testovány na seizmickou odolnost podle ČSN IEC 980:1993, souvisejících norem a certifikace GOST R. Díky svým vlastnostem jsou řadové svornice RSA vhodné pro použití ve všech oblastech elektrotechnického průmyslu, včetně velmi náročných energetických aplikací. Při zapojování hliníkových vodičů je nutné postupovat v souladu s technickou informací TNI 37 0606.
Shrnutí a doporučení produktu
Pro rozšíření sestav a doplnění dalších pozic vybírejte v kategorii Řadové svorky. Pokud dáváte přednost produktům stejné značky, podívejte se na nabídku řadových svorek Elektro Bečov. V návaznosti na typ instalace můžete v sortimentu této značky doplnit i další příslušné svorky podle potřeby projektu.
Technické detaily
- Průřez lankového vodiče bez dutinky: 0,2–2,5 mm²
- Průřez lankového vodiče s dutinkou: 1,5 mm²
- Průřez jednodrátového vodiče: 0,2–2,5 mm²
- Průřez vícedrátového vodiče bez dutinky: 0,5–2,5 mm²
- Dimenzovaný proud: 24 A
- Dimenzované napětí: 1 000 V
- Typ elektrické přípojky: šroubová svorka
- Počet míst upnutí pro každé patro: 2
- Způsob montáže: DIN lišta 35 mm
- Materiál izolačního tělesa: termoplast
- Provozní teplota: -40 až 55 °C
- Třída hořlavosti dle UL 94: V0

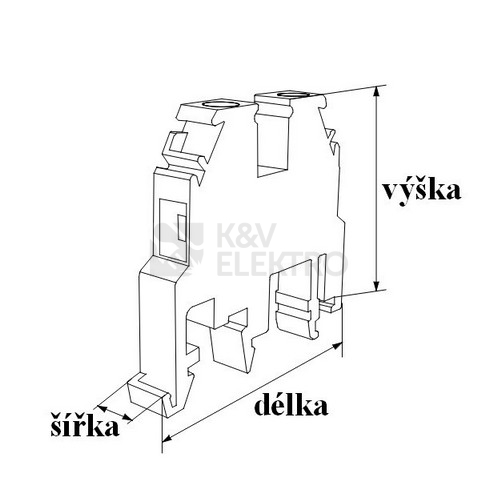

- Šířka/rozměr rastru: 5 mm

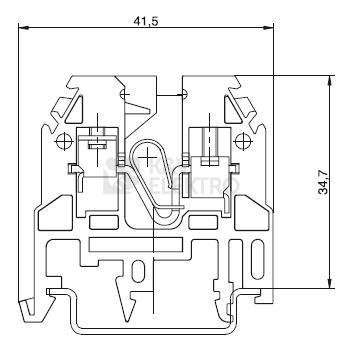

- Výška: 40,5 mm
- Délka: 41,5 mm
