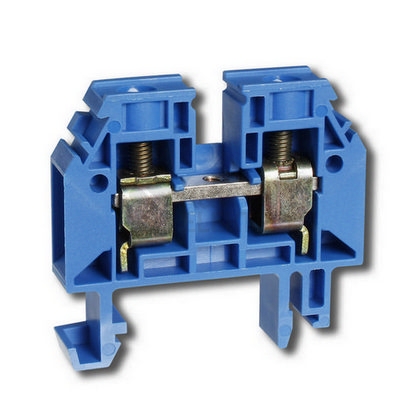

Svorka Elektro Bečov RSA 10 A tmavě modrá A151131 umožní připojit lankové vodiče bez dutinky v rozsahu 1,5–10 mm², což usnadní práci při zapojování různých průřezů v rozvaděčích. Připojení probíhá pomocí šroubové svorky shora a montáž je řešena na DIN lištu 35 mm. Těleso z termoplastu ladí s modrým barevným provedením.
Specifikace svorky Elektro Bečov RSA 10 A tmavě modrá A151131
Tato řadová svorkovnice slouží ke spojování elektrických obvodů malého a nízkého napětí s využitím měděných tuhých i ohebných vodičů; dle firemní dokumentace řady RSA je možné postupovat i při zapojování hliníkových vodičů podle technické informace TNI 37 0606. V konstrukci svorky je využito izolační těleso z termoplastu, které odpovídá třídě hořlavosti UL 94 V0. Směr připojení je řešen shora a vodiče se upínají přes šroubovou svorku.
Instalace probíhá zaklapnutím na standardní DIN lištu 35 mm. Pro zajištění požadovaných vzdušných vzdáleností při použití propojovacích prvků RSA 6 A a RSA 10 A je nutné mezi propojkami aplikovat boční přepážky, a to jak při kombinovaném použití, tak i v případě nasazení pouze jedné propojky.
Shrnutí a doporučení produktu
Řadová svorka RSA v modrém provedení usnadní jasné rozlišení obvodů a přispěje k přehledné kabeláži v rozvaděči. Konstrukce navazuje na osvědčené řešení řady RSA, takže zapojení je intuitivní a práce s vodiči komfortní. Vhodně poslouží tam, kde je kladen důraz na jednoznačné značení a čisté uspořádání svorkovnic.
Pro kompletní sestavení svorkovnic doporučujeme doplnit sortimentem ze stejné kategorie. Prohlédněte si nabídku v přehledu řadové svorky, kde snadno zvolíte další barevné varianty, průřezy a příslušenství dle potřeb zapojení.
Technické detaily
- Průřez lankového vodiče bez dutinky: 1,5–10 mm²
- Průřez lankového vodiče s dutinkou: 10 mm²
- Průřez jednodrátového vodiče: 1,5–16 mm²
- Průřez vícedrátového vodiče bez dutinky: 1,5–16 mm²
- Dimenzovaný proud: 57 A
- Dimenzované napětí: 1 000 V
- Materiál izolačního tělesa: termoplast
- Provozní teplota: −40 až 55 °C
- Třída hořlavosti izolačního materiálu dle UL 94: V0

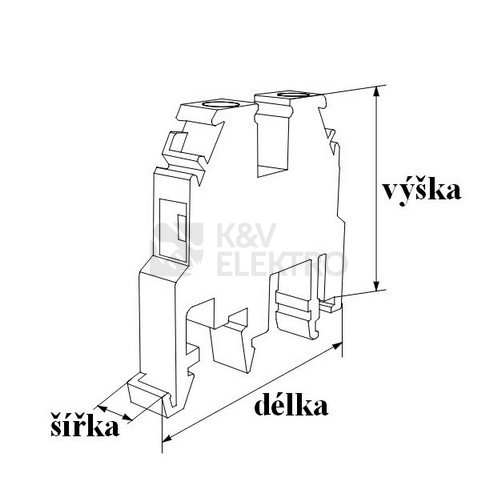

- Šířka/rozměr rastru: 10 mm

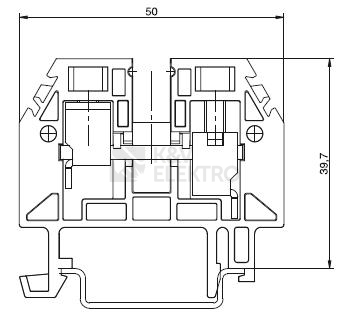

- Délka: 50 mm
- Výška: 45,2 mm
