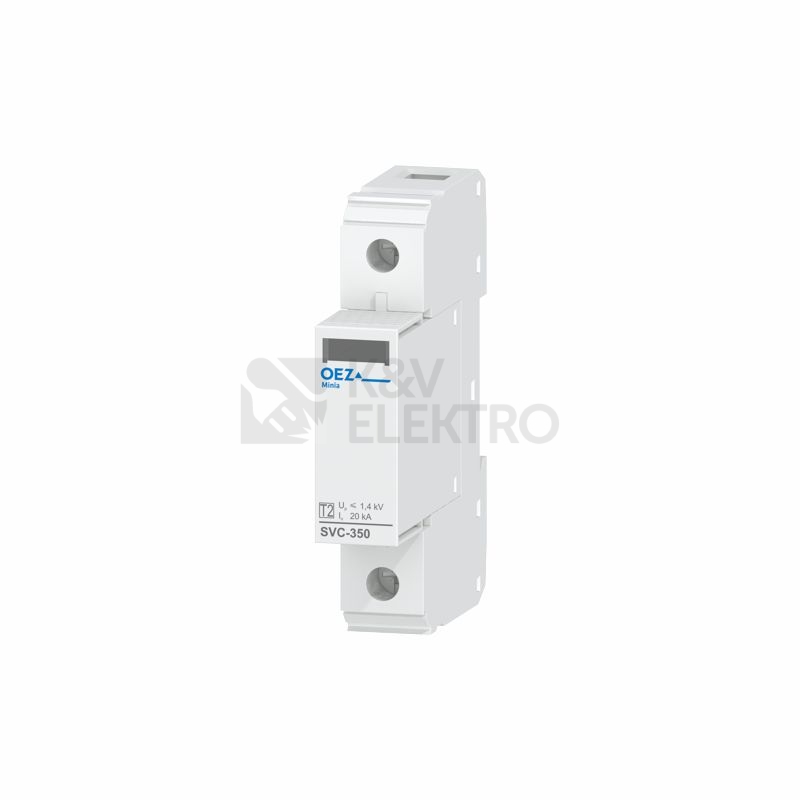

Svodič přepětí SVC-350-1-MZ

Svodič přepětí SVC-350-1-MZ je určen pro sítě TN-C a nabízí účinnou ochranu s ochrannou úrovní 1,5 kV. Kompaktní provedení o šířce 1 TE a montáž na DIN lištu 35 mm zjednodušují instalaci, přičemž pro AC aplikace pracuje s jmenovitým napětím 230 V a maximálním trvalým napětím 350 V.

Specifikace svodiče přepětí SVC-350-1-MZ

Tento svodič je koncipován pro TN-C rozvod a jednopólové použití se 1 pólem. Při přechodných jevech v síti poskytuje omezení špičkového napětí na ochrannou úroveň 1,5 kV, a to včetně hladiny mezi L a N, kde je deklarována ochranná hladina L–N 1,5 kV. Proti impulzům charakteristiky 8/20 μs zvládá jmenovitý svodový rázový proud 20 kA.

V oblasti napájení pracuje s jmenovitým napětím AC 230 V, zatímco dlouhodobé zatížení je dimenzováno až na maximální trvalé napětí AC 350 V. Konstrukce odpovídá zkušební třídě typ 2, díky čemuž je vhodná pro aplikace, kde se požaduje koordinace s dalšími stupni ochrany. Pro snadnou orientaci v provozním stavu je k dispozici optická signalizace.

Instalace probíhá přímým upevněním na DIN lištu 35 mm. Díky úzkému profilu o konstrukční velikosti 1 TE nezabírá v rozváděči více prostoru, než je nutné. Pro připojení silových vodičů jsou připraveny svorky umožňující zapojení až do maximálního průřezu tuhého vodiče 35 mm² a zároveň podporují lankové provedení do maximálního průřezu 25 mm².

Z hlediska krytí odpovídá provedení třídě IP20. Praktické rozměry výrobku usnadňují návrh a osazení: šířka činí 85 mm, délka 115 mm a výška 48 mm. Hmotnost je 131,43 g, což zjednodušuje manipulaci i montáž. Výrobek nese značku OEZ.

Shrnutí a doporučení produktu

Hledáte jistotu v ochraně před přepětím, která se snadno začlení do stávající instalace a nezabere zbytečný prostor? Tento model nabízí kompaktní provedení, rychlou montáž a jasnou zpětnou vazbu o provozním stavu přímo na přístroji. Vhodně doplní existující ochranné prvky a podpoří stabilitu napájení v rozvodu odpovídajícím jeho určení.

Pro výběr dalších ochran i návazných řešení si prohlédněte kompletní nabídku v kategorii Svodiče přepětí, kde snadno zvolíte typ podle sítě, konstrukce a parametrů, které potřebujete sladit s danou instalací.
