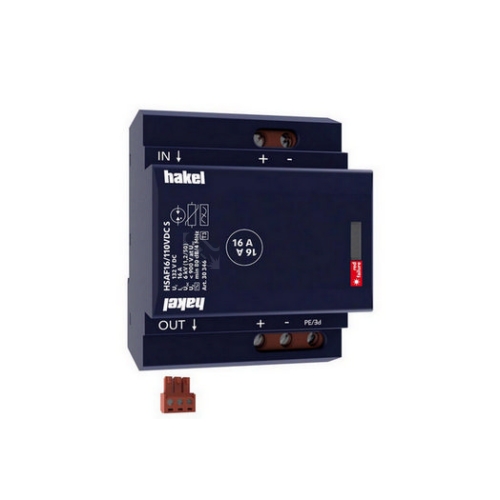

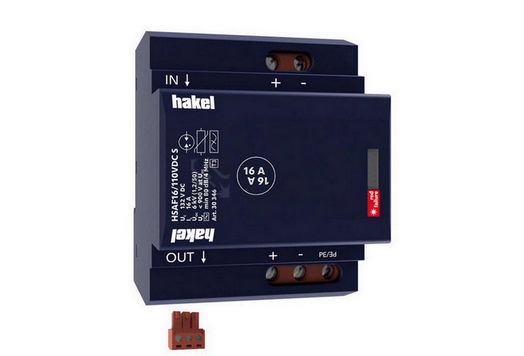

Svodič přepětí SPD typ 3 s VF filtrem DC HSAF16/110VDC S
Prodej ukončen
Omlouváme se, tento produkt je vyprodán a již nebude naskladněn. Prohlédněte si alternativy.

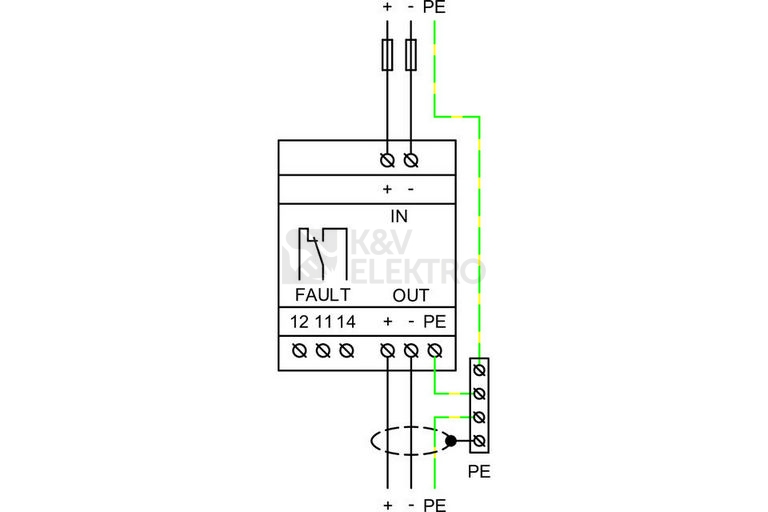

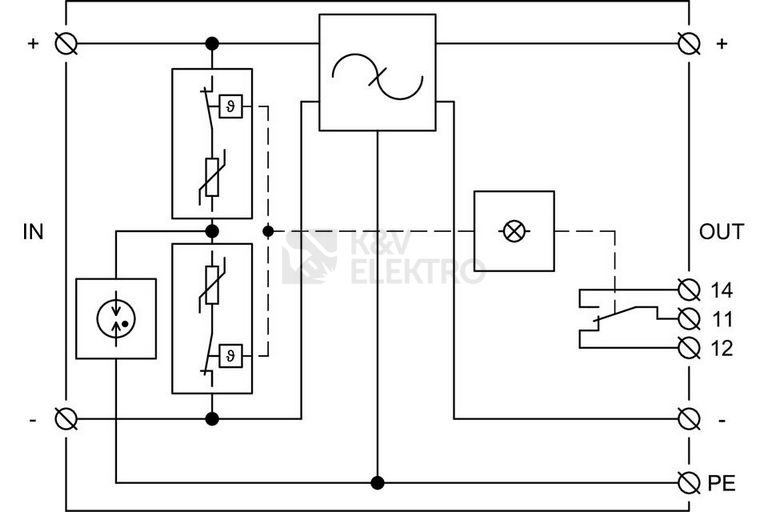

Dvoubranové svodiče přepětí typu T3 s vysokofrekvenčním filtrem pro sériové zapojení. Určeny pro ochranu elektronických zařízení proti účinkům spínacích, indukovaných a zbytkových přepětí v stejnosměrných sítích. Obsahují vylepšenou tepelnou pojistku, která při přehřátí varistoru zaručí včasné odpojení HSAF*VDC S od napájecí sítě a tím zabrání poškození HSAF*VDC S. Instalují se na rozhraní zón LPZ 2 – LPZ 3, co nejblíže k chráněnému zařízení (max. 5 m). Před HSAF*VDC S musí být instalován svodič bleskových proudů a přepětí T1 a T2 od společnosti HAKEL. Označení S specifikuje provedení s dálkovou signalizací. Instaluje se dle norem: ČSN EN 62305 ed. 2, ČSN 33 2000-5-53 ed. 3, ČSN CLC/TS 61643-12.
Značka
Parametry

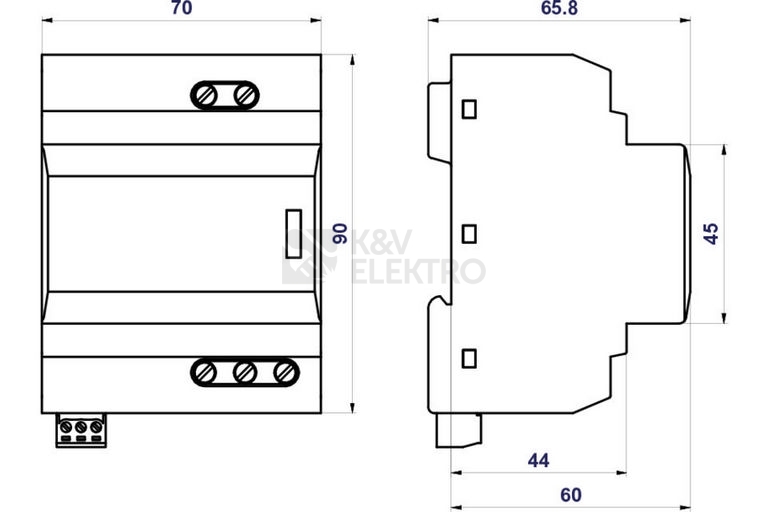

Způsob montáže:DIN lišta 35 mm
Jmenovité napětí DC:110 V
Maximální trvalé napětí DC:132 V
Jmenovitý zatěžovací proud:16 A
Jmenovitý svodový rázový proud (8/20) (L-N):3 kA
Celkový svodový rázový proud (8/20) (L+N-PE):6 kA
Ochranná úroveň:0,9 kV
Ochranná hladina L-N:0,9 kV
Ochranná hladina L-PE/N-PE:0,6 kV
S komunikačním kontaktem:Ano
Signalizace na přístroji:Optické
Max. průřez tuhého (jedno/vícedrátového) vodiče:6 mm2
Max. průřez pružného vodiče (jemné lanko):4 mm2
Zkušební třída typ 3:Ano
S odrušovacím filtrem:Ano
Krytí (IP):IP20
