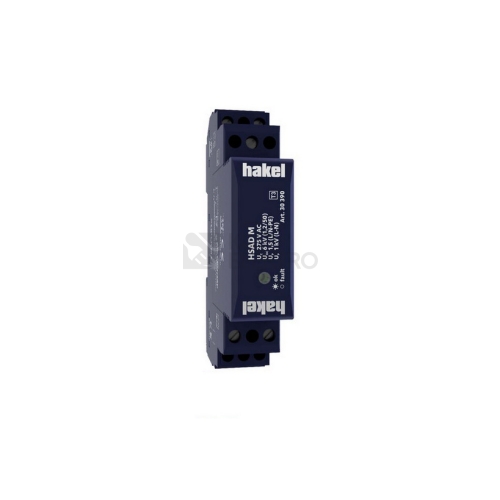

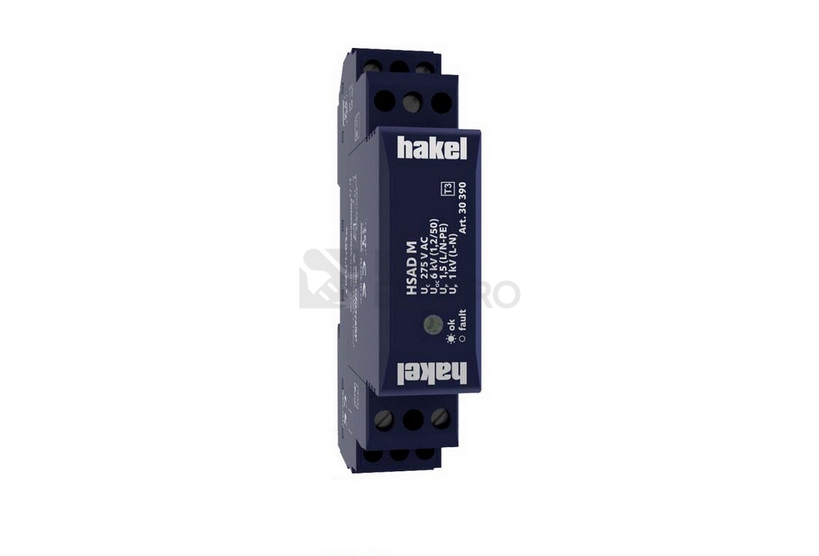

Svodič přepětí SPD typ 3 HSAD-P M S
Prodej ukončen
Omlouváme se, tento produkt je vyprodán a již nebude naskladněn. Prohlédněte si alternativy.

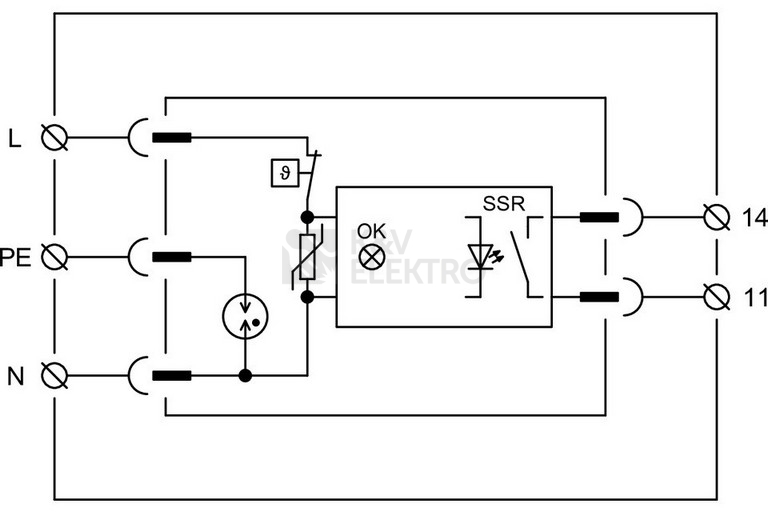

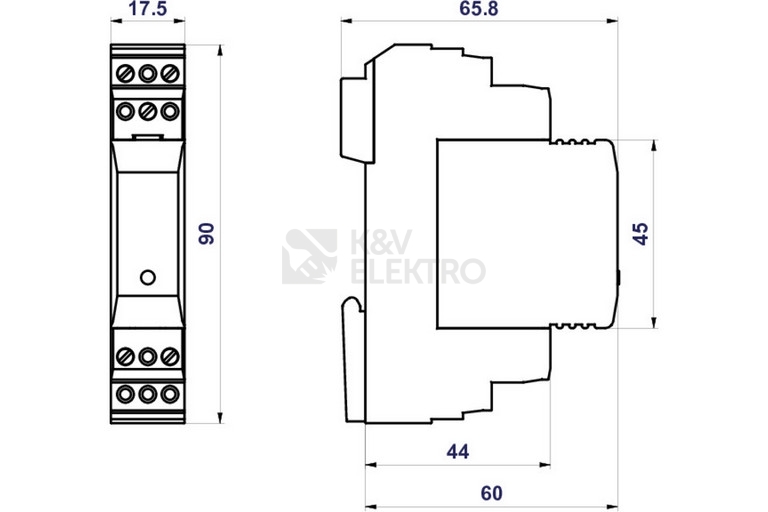

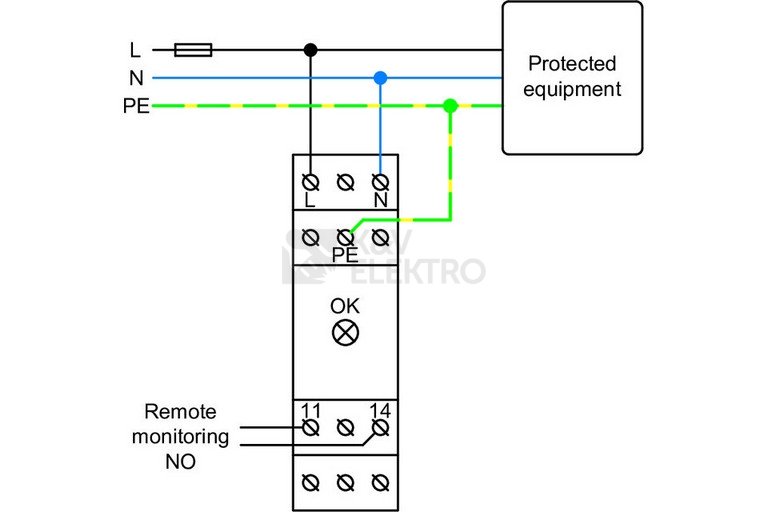

Svodiče přepětí typu T3, pro sériové (HSAD-S M S) nebo paralelní (HSAD-P M S) zapojení. Určeny pro ochranu jednofázových elektronických zařízení proti účinkům spínacích, indukovaných a zbytkových přepětí v sítích nn. Instaluje se na rozhraní zón LPZ 2 – LPZ 3, co nejblíže k chráněnému zařízení (max. 5 m). Před HSAD-S M S/HSAD-P M S musí být instalován svodič bleskových proudů a přepětí T1 a T2 od společnosti HAKEL. Kompaktní rozměry o konstrukční modulární šířce 1 TE. Konstrukční provedení s výměnným modulem. Označení S specifikuje provedení s dálkovou signalizací. Instaluje se dle norem: ČSN EN 62305 ed. 2, ČSN 33 2000-5-53 ed. 3, ČSN CLC/TS 61643-12.
Značka
Parametry
Způsob montáže:DIN lišta 35 mm
Jmenovité napětí AC:230 V
Maximální trvalé napětí AC:275 V
Jmenovitý svodový rázový proud (8/20) (L-N):3 kA
Celkový svodový rázový proud (8/20) (L+N-PE):6 kA
Ochranná úroveň:1 kV
Ochranná hladina L-N:1 kV
Ochranná hladina L-PE/N-PE:1,5 kV
Počet pólů:2
S komunikačním kontaktem:Ano
Signalizace na přístroji:Optické
Max. průřez tuhého (jedno/vícedrátového) vodiče:4 mm2
Max. průřez pružného vodiče (jemné lanko):2,5 mm2
Zkušební třída typ 3:Ano
S odrušovacím filtrem:Ne
Krytí (IP):IP20
