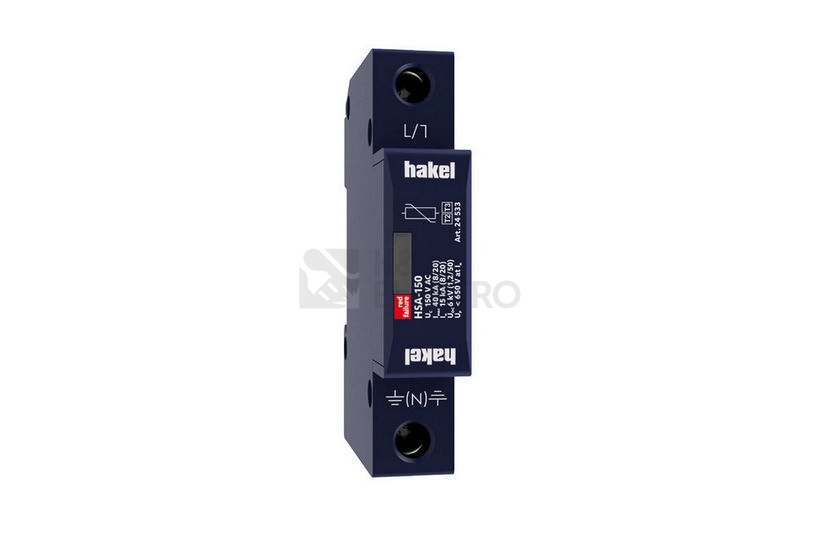

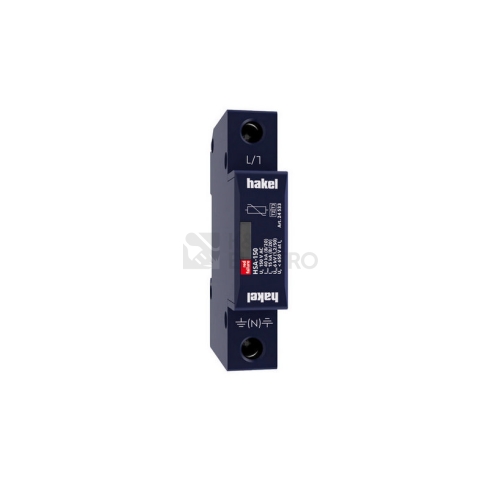

Svodič přepětí SPD typ 2+3 HSA-150
Prodej ukončen
Omlouváme se, tento produkt je vyprodán a již nebude naskladněn. Prohlédněte si alternativy.

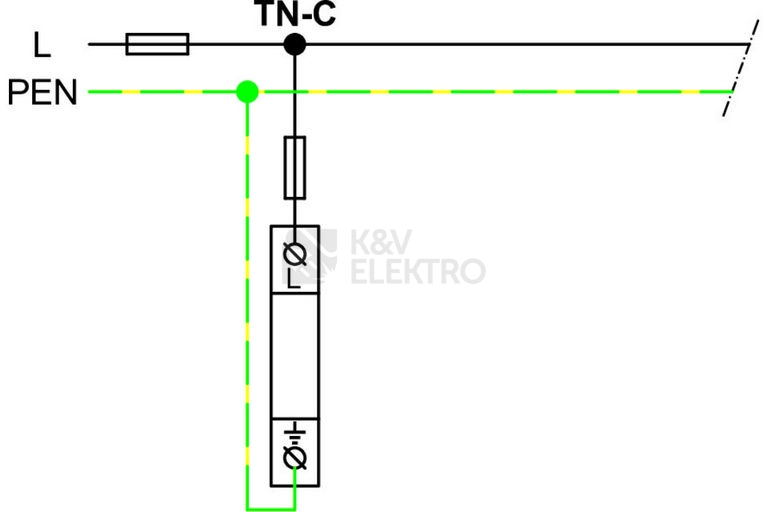

Svodiče rázového přepětí typu T2+T3 zajišťují vyrovnávání potenciálů a omezují spínací, indukované a zbytkové přepětí v sítích nn. Výrobky jsou složeny z varistorů s velkou svodovou schopností. V provedení 1+1 a 3+1 jsou navíc v kombinaci s bleskojistkou, která zajišťuje nulový průsakový proud vodičem PE. Instalují se na rozhraní zón LPZ 1 – LPZ 3 do podružných rozvaděčů a ovládacích skříní. Pokud výrobek obsahuje dvě svorky PE (resp. PEN), nesmí být použity jako můstek PE (PEN). Označení M specifikuje konstrukční provedení s výměnným modulem. Označení S specifikuje provedení s dálkovou signalizací. Instaluje se dle norem: ČSN EN 62305 ed. 2, ČSN 33 2000-5-534 ed. 2, ČSN CLC/TS 61643-12.
Značka
Parametry
Typ sítě:TN-C-S
Typ pólů:1
Jmenovitý svodový rázový proud (8/20):15 kA
Jmenovité napětí AC:120 V
Jmenovité napětí DC:160 V
Maximální trvalé napětí AC:150 V
Maximální trvalé napětí DC:200 V
Ochranná úroveň:0,65 kV
Ochranná hladina L-N:0,65 kV
Ochranná hladina N-PE:0,65 kV
Způsob montáže:DIN lišta 35 mm

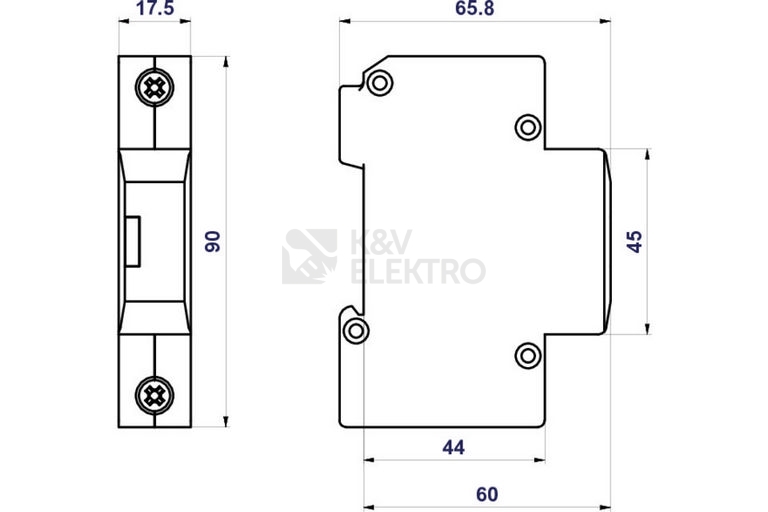

Konstrukční velikost:1 TE
Max. průřez tuhého (jedno/vícedrátového) vodiče:25 mm2
Max. průřez pružného vodiče (jemné lanko):16 mm2
S komunikačním kontaktem:Ne
Signalizace na přístroji:Optické
Zkušební třída typ 2:Ano
Krytí (IP):IP20
