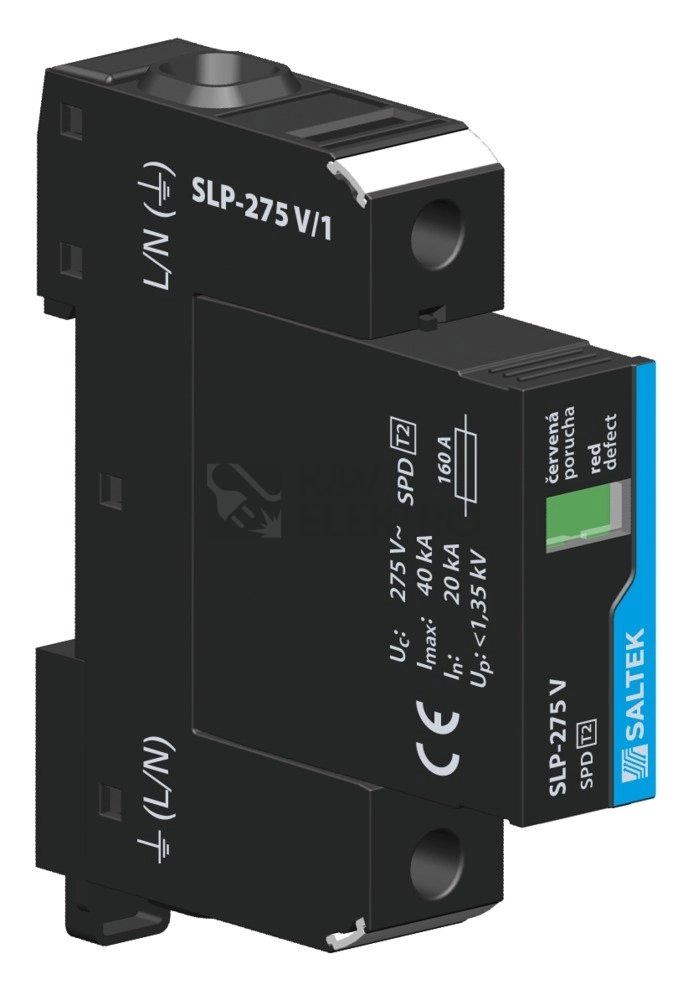

Svodič přepětí SLP-275 V/1 slouží k ochraně rozvodů a zařízení v sítích TN s jedním pólem. Varistorový modul je vyjímatelný, poruchový stav indikuje optická signalizace. Přístroj pracuje při jmenovitém napětí AC 230 V, dosahuje ochranné úrovně 1,35 kV a instaluje se na DIN lištu 35 mm.
Specifikace svodič přepětí SLP-275 V/1
Tento varistorový svodič je určen k instalaci do rozvodů nn, zejména do podružných rozvaděčů, kde chrání vedení a připojené zařízení před účinky indukovaného přepětí při úderu blesku i proti spínacímu přepětí. Modul varistoru lze vyjmout, což usnadňuje servisní zásahy a rychlou výměnu. Stav přístroje je zřetelně viditelný díky optické signalizaci poruchy. Montáž probíhá na standardní DIN lištu v šířce 35 mm, takže zapadne do běžných rozvaděčových sestav bez nutnosti zvláštních úprav.
Zařízení cílí na rozvodná místa nízkého napětí, kde je potřeba účinně omezit přepěťové špičky a chránit tak spotřebiče a napájecí infrastrukturu. Konstrukce o šířce jednoho modulu umožňuje osazení i do stísněných polí, zároveň dává prostor pro potřebné kabeláže s odpovídajícími průřezy.
V praxi se nasazuje tam, kde hrozí indukované přechodové jevy od blízkých bleskových výbojů nebo kde vznikají spínací impulsy. Díky přesně vymezené ochranné hladině a odpovídající typové třídě zajišťuje přiměřené omezení napěťových špiček vůči chráněnému obvodu. Provozní napěťové rozsahy a kompatibilita se standardní rozvodnicovou mechanikou podporují jednoduchou integraci do existujících instalací bez nutnosti změn koncepce rozvaděče.
Shrnutí a doporučení produktu
Hledáte řešení pro ochranu podružných rozvaděčů a rozvodů nízkého napětí před přechodovými jevy? Vyjímatelný modul zjednoduší údržbu a optická signalizace urychlí kontrolu stavu bez přerušení provozu. Kompaktní konstrukce zapadne do rozvaděčů bez nároků na prostor a instalace na běžnou lištu se provádí rychle.
Pro výběr dalšího vhodného provedení si prohlédněte přehled v kategorii svodiče přepětí. Pokud preferujete konkrétní výrobce, podívejte se na nabídku SALTEK v rámci ochrany proti přepětí a vyberte podle typu a určení z přehledu svodičů bleskových proudů a přepěťových ochran.
Technické detaily
- Jmenovitý svodový rázový proud (8/20): 20 kA
- Jmenovité napětí AC: 230 V
- Maximální trvalé napětí AC: 275 V
- Maximální trvalé napětí DC: 350 V
- Ochranná úroveň: 1,35 kV
- Způsob montáže: DIN lišta 35 mm
- Konstrukční velikost: 1 TE
- Maximální průřez tuhého vodiče: 35 mm²
- Maximální průřez pružného vodiče: 25 mm²
- Signalizace na přístroji: optické
- Zkušební třída: typ 2
O výrobci
SALTEK je přední českou společností specializující se na vývoj a výrobu ochrany proti přepětí. V nabídce naleznete šíroké portfolio svodičů bleskových proudůnbsp;přepěťových ochran typ 1 až 3 podle ČSN EN 61643-11 a přepětových ochran pro informatiku, měření a regulaci a telekomunikace.
