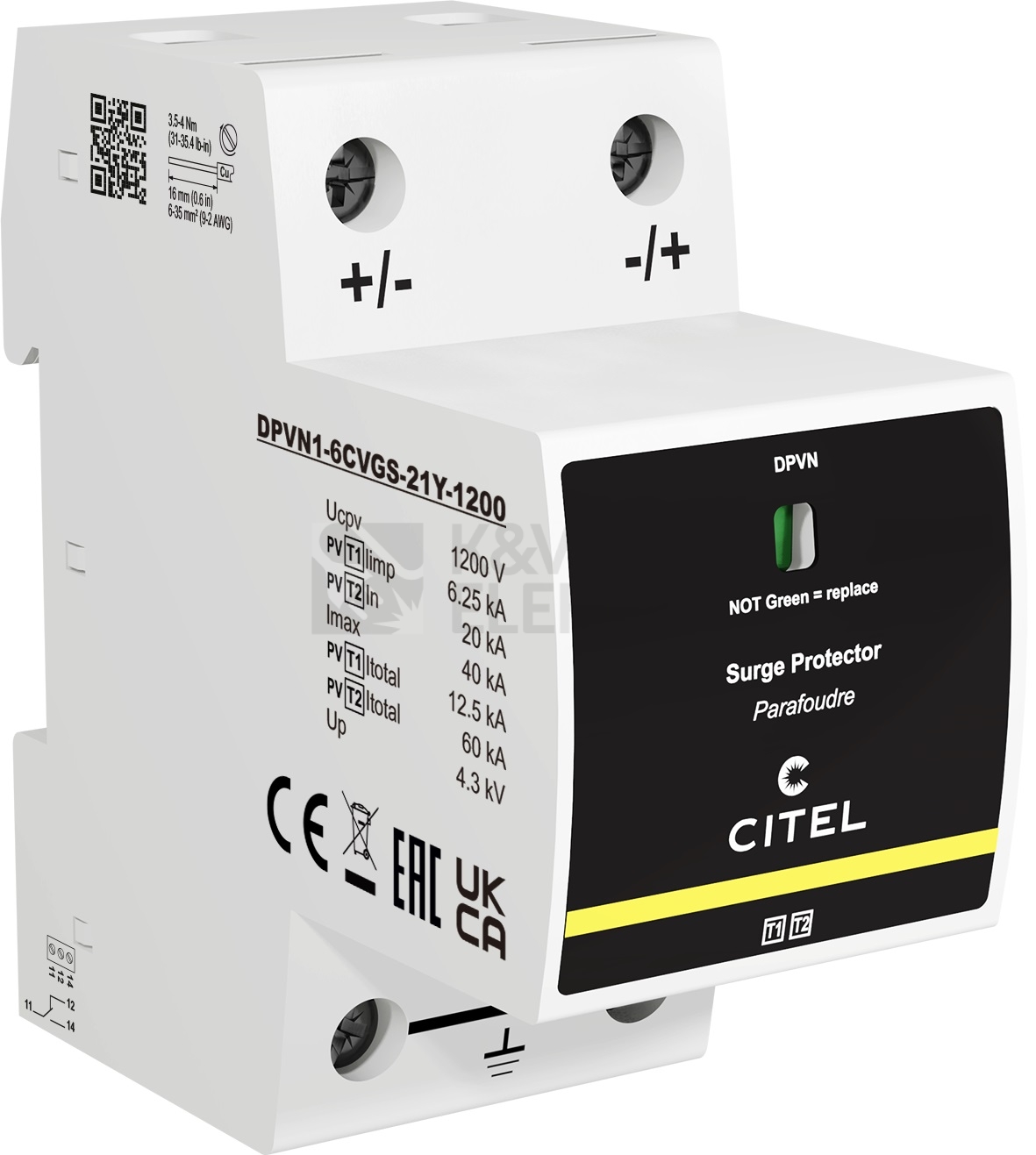

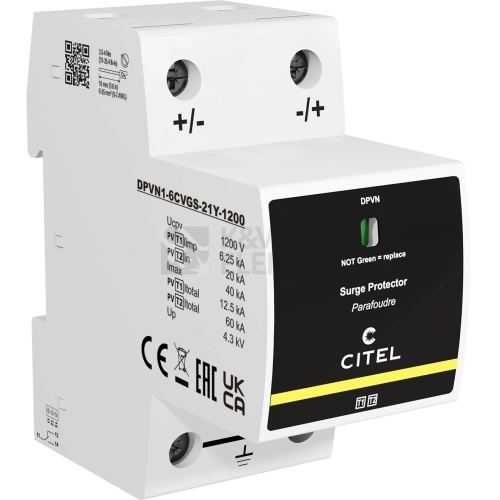

Svodič přepětí pro fotovoltaické systémy CITEL DPVN1-6CVGS-21Y-1200

Dvoupólové řešení svodiče přepětí CITEL DPVN1-6CVGS-21Y-1200 chrání fotovoltaické DC větve až do 1 200 V DC. Díky provedení v třídě zkoušek typ 1 a 2, montáži na DIN lištu 35 mm a kombinaci optické i dálkové signalizace umožní rychlou kontrolu stavu i přehledné začlenění do rozvaděče.

Specifikace svodiče přepětí pro fotovoltaické systémy CITEL DPVN1-6CVGS-21Y-1200

Tento kombinovaný svodič pro silnoproud je navržen pro fotovoltaické stejnosměrné rozvody, kde účinně snižuje riziko poškození vedení a připojených zařízení v důsledku přepěťových jevů. Zařazení do třídy zkoušek typ 1 a 2 pokrývá jak impulsní rázy bleskového původu, tak přepětí vznikající spínáním. Provedení je dvoupólové a dimenzované na bleskový proud tvaru 10/350 s amplitudou 12,5 kA, takže vytváří robustní ochranný stupeň pro DC část instalace.

Elektrické parametry jsou přizpůsobeny fotovoltaickým aplikacím: jmenovité stejnosměrné napětí činí 1 000 V DC, maximální trvalé napětí dosahuje 1 200 V DC a maximální PV napětí je 1 200 V. Ochranná úroveň je 6 kV, přičemž mezi DC vodiči je deklarována úroveň 4,3 kV a mezi DC vodiči a ochranným vodičem rovněž 4,3 kV, což přispívá k omezení přepěťových špiček na bezpečnější hladinu v chráněné části okruhu.

Montáž probíhá standardně na DIN lištu 35 mm, což zjednodušuje integraci do rozvaděčů. Stavové informace jsou dostupné přes optické indikátory na čelním panelu a současně je k dispozici dálková signalizace pro napojení na dohled. Připojovací svorky umožňují zapojení vodičů s průřezem až 35 mm² u tuhých jedno- i vícedrátových vodičů a do 25 mm² u pružných lankových vodičů, což poskytuje variabilitu při návrhu kabeláže podle konkrétní instalace.

Kompaktní tvar odpovídá konstrukčnímu zařazení ostatní a usnadňuje umístění v řadě přístrojů. Těleso má šířku 55 mm, délku 100 mm a výšku 90 mm, přičemž hmotnost přístroje je přibližně 200 g. Model nese značku CITEL a představuje kombinovaný svodič pro silnoproud zaměřený na ochranu fotovoltaických DC vedení v aplikacích s požadavkem na vysokou odolnost a přehledné sledování stavu.

Shrnutí a doporučení produktu

Pokud potřebujete ochránit stejnosměrnou část fotovoltaiky a současně mít k dispozici rychlou kontrolu funkce i možnost napojení na monitoring, tento model nabízí vyvážené řešení pro rozvaděčové aplikace. Praktické provedení usnadní návrh zapojení a podpoří dlouhodobou spolehlivost chráněných komponentů.

Pro další výběr a porovnání navštivte kategorii Svodiče přepětí. Zaměřit se můžete i na produkty výrobce v rámci filtrování podle značky: CITEL.

O výrobci

Firma CITEL je významným světovým dodavatelem širokého sortimentu přepěťových ochran. Přepěťové ochrany vyrábí a dodává již od roku 1944, tedy více, jak 60 let. V současné době zaujímá druhé místo ve světě v dodávkách přepěťových ochran. Firma CITEL má sídlo v Evropě ve Francii a má řadu poboček jak v Evropě, tak v severní a jižní Americe i v Asii. Má jako jediný z výrobců svodičů přepětí a bleskových proudů certifikaci od mezinárodní zkušebny pro kombinované svodiče přepětí typu 1, 2, 3 (B, C, D).
