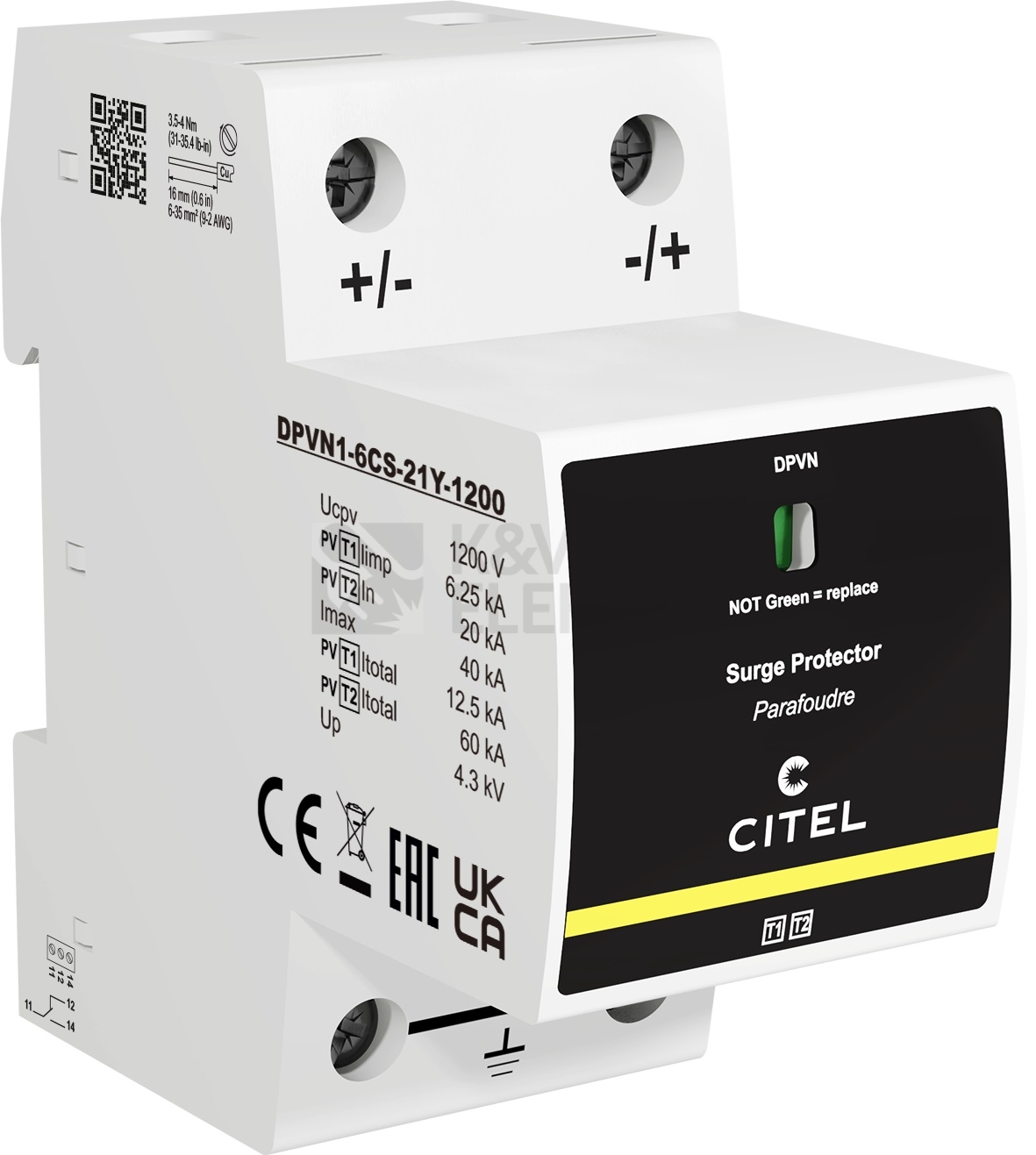

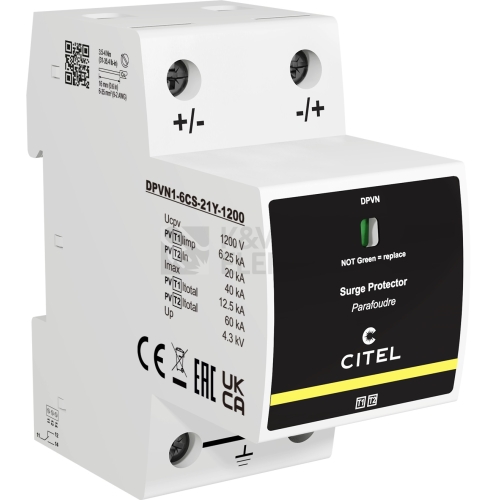

Svodič přepětí pro fotovoltaické systémy CITEL DPVN1-6CS-21Y-1200

Kombinovaný svodič přepětí CITEL DPVN1-6CS-21Y-1200 pro fotovoltaické aplikace spolehlivě pracuje i při vysokém stejnosměrném napětí až 1 200 V DC. Instalace probíhá na DIN lištu 35 mm, stav je přehledný díky optické signalizaci a k dispozici je také dálková signalizace v provedení se zkouškami typu 1 a 2.

Specifikace svodiče přepětí pro fotovoltaické systémy CITEL DPVN1-6CS-21Y-1200

Zařízení chrání stejnosměrné stringy ve fotovoltaických rozvaděčích a konstrukčně vychází z dvoupólového uspořádání. Vstupní impulzy dle vlny 10/350 zvládá díky bleskovému proudu 12,5 kA, což umožňuje nasazení v místech, kde se vyžaduje prověřená odolnost podle typu 1 a 2. Pro techniky v terénu je praktická optická signalizace, která okamžitě ukáže provozní stav, a napojení na dohled usnadní dálková signalizace.

Pro použití v PV aplikacích je určeno jmenovité stejnosměrné napětí 1 000 V, přičemž provozní hranicí je maximální trvalé napětí 1 200 V DC. Stejné hodnotě odpovídá i maximální PV napětí 1 200 V. Omezovací schopnost definuje celkovou ochrannou úroveň 6 kV, s detailními úrovněmi mezi vodiči DC+ a DC- ve výši 4,3 kV a mezi DC+ / DC- – PE rovněž 4,3 kV, což přispívá k účinnému omezení přepěťových špiček v DC části systému.

Montáž je koncipována pro DIN lištu 35 mm, takže zapadne do běžných rozvaděčových sestav. Pro připojení vnitřní kabeláže se hodí průřezy až 35 mm² u tuhých (jedno‑ i vícedrátových) vodičů a do 25 mm² u pružných lanek. Přístroj nese značku CITEL, konstrukční zařazení odpovídá kategorii ostatní a na čelní straně je stav indikován opticky. Rozměry činí šířka 55 mm, délka 100 mm, výška 90 mm a hmotnost přibližně 200 g, díky čemuž je uspořádání v rozvaděči přehledné i při omezeném prostoru.

Shrnutí a doporučení produktu

Hledáte řešení, které sjednotí ochranu fotovoltaických stringů a umožní mít stav pod kontrolou na místě i na dálku? Tento model přináší přehlednou montáž a jasné informace o stavu, takže údržba i provozní dohled probíhají bez zbytečných prodlev a s lepší návazností na nadřazené systémy. Díky promyšlenému uspořádání se navíc snadno začlení do rozvaděče.

Pro porovnání dalších možností a výběr vhodného řešení pro váš projekt navštivte kategorii Svodiče přepětí. Preferujete jednotný sortiment jednoho výrobce? Podívejte se na nabídku přepěťových ochran CITEL.

O výrobci

Firma CITEL je významným světovým dodavatelem širokého sortimentu přepěťových ochran. Přepěťové ochrany vyrábí a dodává již od roku 1944, tedy více, jak 60 let. V současné době zaujímá druhé místo ve světě v dodávkách přepěťových ochran. Firma CITEL má sídlo v Evropě ve Francii a má řadu poboček jak v Evropě, tak v severní a jižní Americe i v Asii. Má jako jediný z výrobců svodičů přepětí a bleskových proudů certifikaci od mezinárodní zkušebny pro kombinované svodiče přepětí typu 1, 2, 3 (B, C, D).
