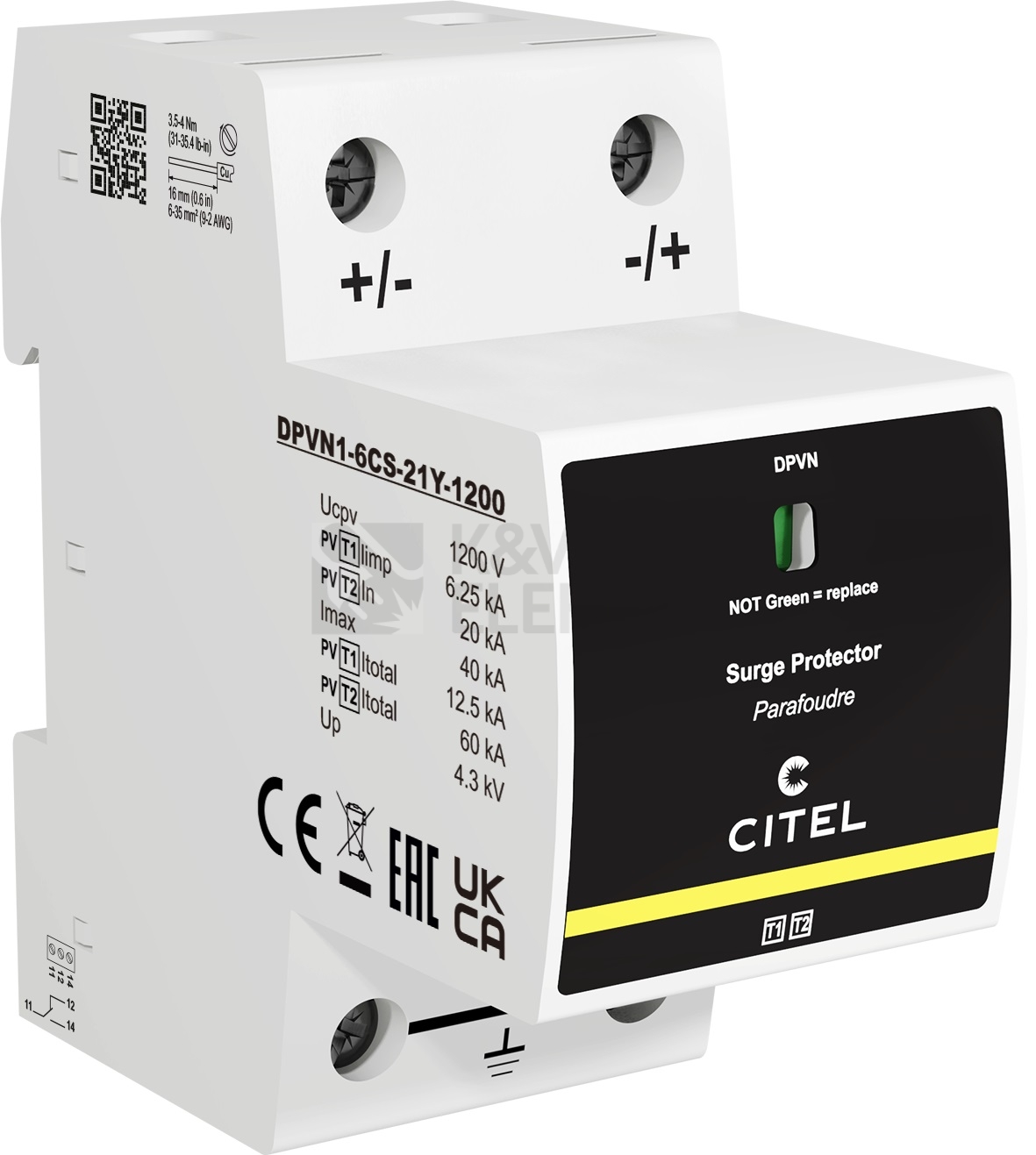

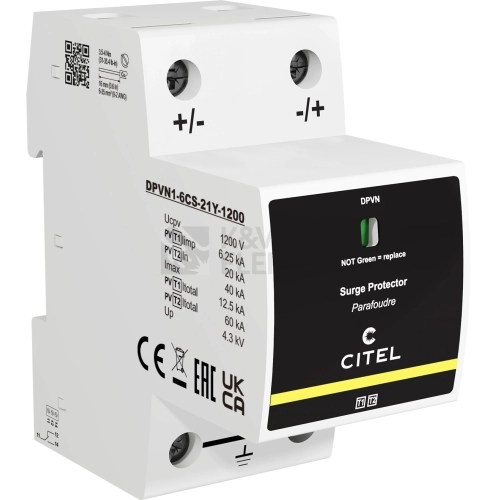

Svodič přepětí pro fotovoltaické systémy CITEL DPVN1-6C-21Y-1200

Dvoupólový svodič přepětí CITEL DPVN1-6C-21Y-1200 chrání fotovoltaické stringy s napětím až do 1 200 V DC. Díky zařazení do typu 1 a 2 se uplatní od vstupu DC instalace po podřazené úrovně. Montáž probíhá na DIN lištu 35 mm a stav je přehledně indikován opticky.

Specifikace svodiče přepětí pro fotovoltaické systémy CITEL DPVN1-6C-21Y-1200

Zařízení je určeno pro stejnosměrné části fotovoltaických systémů s pracovním rozsahem do 1 200 V DC a jmenovitým napětím 1 000 V DC. Zapojení ve dvoupólovém provedení přináší přímočaré začlenění do DC stringů s maximálním PV napětím 1 200 V, kde je vyžadována spolehlivá ochrana před přepěťovými jevy.

Kombinovaná zkušební třída typ 1 a 2 umožňuje nasazení jak na vstupních uzlech, tak na navazujících úrovních ochrany. Zařízení je dimenzováno na bleskový proud tvaru 10/350 s amplitudou 12,5 kA, čímž zvyšuje odolnost chráněných obvodů vůči extrémním rázům. Omezení přepětí je definováno celkovou ochrannou úrovní 6 kV, přičemž mezi DC vodiči i vůči ochrannému vodiči dosahuje úrovně 4,3 kV (DC + − DC− a DC + / DC− − PE).

Montáž je řešena pro upevnění na DIN lištu 35 mm, což usnadňuje integraci do standardních rozvaděčů používaných ve fotovoltaice. Provozní stav je k dispozici přes optickou indikaci přímo na čelní straně svodiče, takže je kontrola rychlá a bez potřeby přídavných rozhraní.

Připojovací svorky akceptují vodiče s rezervou pro dimenzování DC tras: pro tuhé, jedno- či vícedrátové provedení až do 35 mm², u pružných jemných lanek do 25 mm². Takto řešené přípojné body napomáhají stabilnímu dotažení i při vyšších proudových zatíženích a delších vedeních.

Rozměrové provedení usnadňuje návrh místa v rozvaděči a plánování pozic modulů. Přístroj má šířku 55 mm, délku 100 mm a výšku 90 mm. Manipulaci při instalaci a servisu podporuje hmotnost okolo 200 g, takže je s ním snadné operovat i v hustě osazených DC skříních a polích.

Výběr tohoto svodiče dává smysl v aplikacích, kde je požadována kombinovaná ochrana na více úrovních a jasně definované omezení přepětí. Řešení značky CITEL přitom zapadá do koncepcí DC rozvaděčů pro fotovoltaické instalace, v nichž je kladen důraz na přehlednou signalizaci a kompatibilní uchycení.

Shrnutí a doporučení produktu

Pokud hledáte přepěťovou ochranu pro DC část fotovoltaiky, která sjednocuje více úrovní ochrany a zachovává přehlednou kontrolu stavu přímo v rozvaděči, tento model je promyšlenou volbou. Díky kompaktnímu provedení a standardnímu uchycení dobře zapadne do stávajících i nových projektů s omezeným prostorem.

Pro porovnání alternativních řešení a doplnění ochrany celé instalace procházejte naši kategorii Svodiče přepětí. Preferujete výběr podle výrobce? Podívejte se na sortiment značky CITEL v přehledu přepěťových ochran.

O výrobci

Firma CITEL je významným světovým dodavatelem širokého sortimentu přepěťových ochran. Přepěťové ochrany vyrábí a dodává již od roku 1944, tedy více, jak 60 let. V současné době zaujímá druhé místo ve světě v dodávkách přepěťových ochran. Firma CITEL má sídlo v Evropě ve Francii a má řadu poboček jak v Evropě, tak v severní a jižní Americe i v Asii. Má jako jediný z výrobců svodičů přepětí a bleskových proudů certifikaci od mezinárodní zkušebny pro kombinované svodiče přepětí typu 1, 2, 3 (B, C, D).
