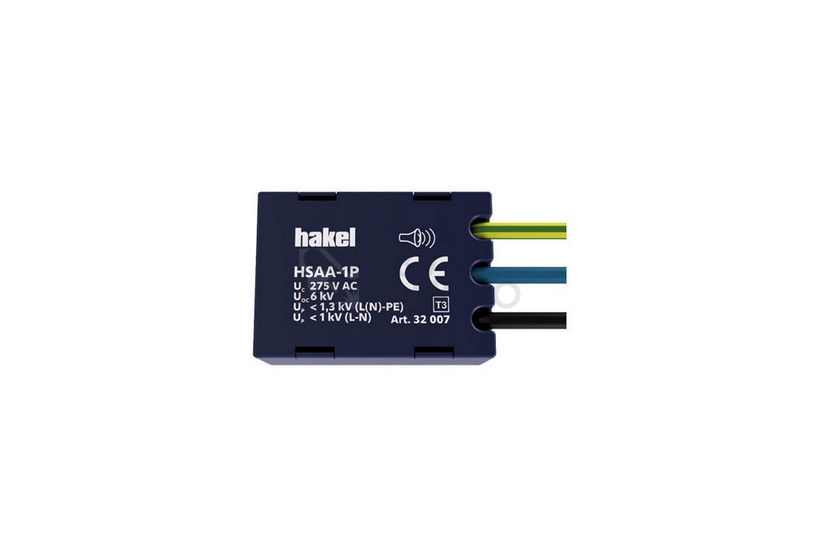

Svodič přepětí pod zásuvku Hakel HSAA-1P akustická signalizace

Svodič přepětí Hakel HSAA-1P s instalací do kanálu poskytne cílenou ochranu přímo u zásuvky nebo svítidla. Díky akustické signalizaci okamžitě upozorní na stav po zásahu přepětí. Vhodně doplní již zabezpečené zásuvkové okruhy a lze jej umístit do instalačních či podlahových krabic i do lištových rozvodů.

Specifikace svodiče přepětí pod zásuvku Hakel HSAA-1P akustická signalizace

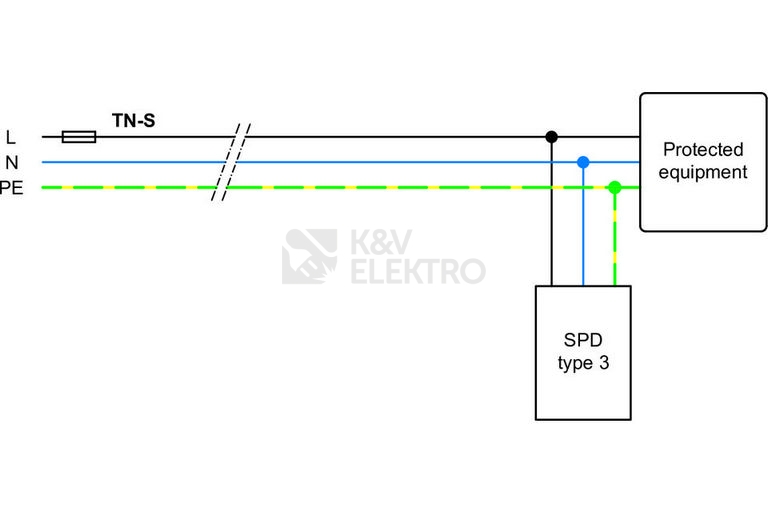

Tento svodič typu T3 slouží jako doplňková ochrana koncových zásuvkových rozvodů a LED svítidel, které již předchází vyšší stupně ochrany. Montuje se do instalačních a podlahových krabic nebo do lištových rozvodů, a to na rozhraní zón LPZ 2–LPZ 3. Umisťuje se co nejblíže k chráněnému zařízení, s doporučením vzdálenosti do 5 metrů.

Před jeho použitím má být v systému osazen svodič bleskových proudů a přepětí stupňů T1 a T2. Zabudovaná akustická signalizace umožňuje obsluze zaznamenat stav zařízení bez nutnosti vizuální kontroly. Koncepce je určena pro silnoproudé přístroje v rámci běžných vnitřních instalací s odpovídajícími krycími prvky.

Zařazení do třetí zkušební třídy vyhovuje ochraně na konci instalace, kde se klade důraz na citlivé přístroje a svítidla. Přístroj je určený pro montáž v zónách s nízkou mírou znečištění prostředí, které odpovídá použití v interiéru a v rozvodech chráněných kryty s deklarovaným stupněm krytí.

Shrnutí a doporučení produktu

HSAA-1P je řešení pro místa, kde se vyplatí cíleně chránit jednotlivé zásuvky a osvětlovací body. Akustické upozornění přispívá k rychlému vyhodnocení stavu po přepěťové události, takže máte přehled bez otevírání krytů. Díky umístění přímo u spotřebiče se minimalizují účinky zbytkových přepětí až k samotnému zařízení.

Pokud budujete ucelenou ochranu před přepětím, začněte výběrem vhodných přístrojů v hlavní nabídce a postupujte od vstupu instalace až po koncové body. Kompletní možnosti si prohlédnete v kategorii Svodiče přepětí, kde snadno vyberete řešení pro jednotlivé stupně ochrany i finální doplnění na zásuvkách.

Technické detaily​

• Zkušební třída: typ T3
• Instalační zóny: rozhraní LPZ 2 – LPZ 3
• Doporučená vzdálenost k zařízení: do 5 m
• Podmínka zapojení: předřazené svodiče T1 a T2 od společnosti HAKEL
• Jmenovité napětí AC: 230 V
• Jmenovité napětí DC: 300 V
• Maximální trvalé napětí AC: 275 V
• Maximální trvalé napětí DC: 350 V
• Jmenovitý svodový rázový proud (8/20) L–N: 3 kA
• Celkový svodový rázový proud (8/20) L+N–PE: 8 kA
• Ochranná úroveň: 1 kV
• Ochranná hladina L–N: 1 kV
• Ochranná hladina L–PE / N–PE: 1,3 kV
• Počet pólů: 2

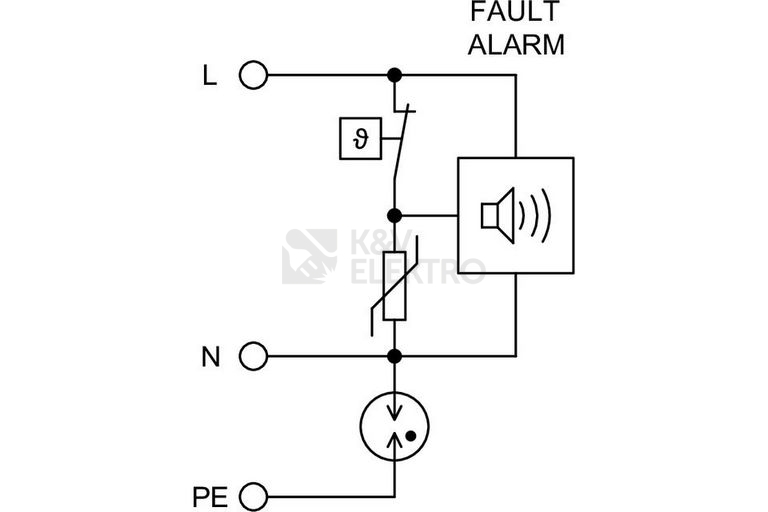

• Signalizace na přístroji: akustické
• Maximální průřez pružného vodiče: 1,5 mm²
• Krytí IP: IP20
