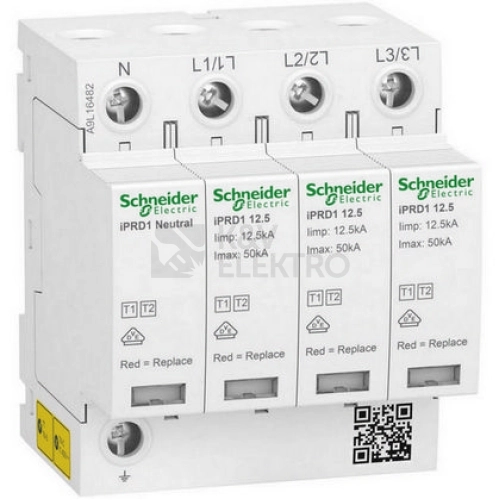

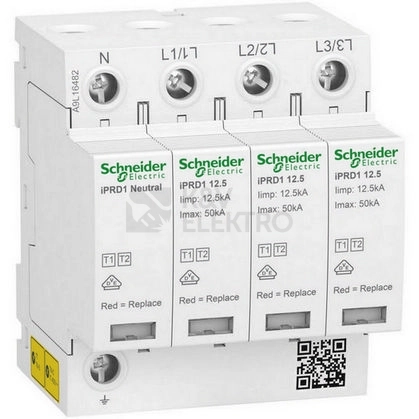

Svodič přepětí IPRD1 12,5r 3P+N T1+T2 Schneider Electric A9L16482

Svodič přepětí Schneider Electric Acti9 iPRD1 12,5r 3P+N T1+T2 nabízí ochranu s jmenovitým svodovým rázovým proudem 20 kA pro třífázové sítě s jmenovitým napětím AC 400 V. Montáž probíhá na DIN lištu 35 mm, zařízení má konstrukční šířku 8 TE a optickou indikaci stavu.

Specifikace svodiče přepětí IPRD1 12,5r 3P+N T1+T2 Schneider Electric A9L16482

Tento svodič je určen pro třífázové + N rezidenční a malé komerční instalace, kde je vyžadována ochrana proti přímým i nepřímým přechodovým přepětím. Zařízení typu 1+2 se umisťuje do hlavního rozváděče a je doporučeno pro prostředí s vyšší mírou rizika. V případě potřeby umožňuje vzdálené hlášení informace, že je nutné vyměnit kazetu, což usnadňuje údržbu a zkracuje případné odstávky.

Instalace je předem připravená díky předem zapojenému řešení a provoz je podpořen možností rychlé výměny výsuvných kazet, pokud dojde k jejich poškození. Součástí konstrukce je bezpečnostní odpojovač na konci životnosti. Svodič je kompatibilní se zemnicími soustavami TT a TN-S, což zjednodušuje návrh ochrany v běžných topologiích rozvodů.

Při parametrizaci ochrany přepětí zaujme nízká ochranná úroveň 1,5 kV, shodně deklarovaná mezi L–N i N–PE. Maximální trvalé provozní napětí v diferenciálním režimu mezi fází a nulou dosahuje 350 V AC, v běžném režimu mezi nulou a zemí potom 255 V AC. Provozní frekvence je 50 Hz, takže ochrana zapadne do standardních sítí nízkého napětí.

Pro připojení vodičů jsou k dispozici svorky pro tuhý vodič do 35 mm² a pro jemně laněný vodič do 25 mm². Po montáži zůstává obsluha informována pomocí optické signalizace přímo na přístroji a může počítat s krytím prostředí IP20. Šířka v modulech 9 mm odpovídá 8 TE, což usnadňuje plánování místa v rozváděči.

Shrnutí a doporučení produktu

Hledáte řešení pro ochranu citlivých obvodů v hlavním rozváděči s důrazem na rychlý servis a přehled o stavu? Tento model usnadní údržbu díky výměnným kazetám a vzdálené signalizaci potřeby zásahu. Jednoduchou montáž na standardní lištu podpoří přehledná optická indikace a jasně definovaná role v třífázových instalacích.

Pokud vybíráte více prvků ochrany pro celou instalaci, projděte si přehled v kategorii Svodiče přepětí, kde snadno porovnáte různé typy pro konkrétní aplikace v rozváděči.

Technické detaily

• Jmenovitý svodový rázový proud (8/20): 20 kA
• Maximální vybíjecí proud Imax: 50 kA
• Jmenovité napětí AC: 400 V
• Jmenovité provozní napětí Ue: 230 V AC nebo 400 V AC
• Maximální trvalé napětí Uc (L–N): 350 V AC
• Maximální trvalé napětí Uc (N–PE): 255 V AC
• Ochranná úroveň Up: 1,5 kV
• Ochranná hladina L–N: 1,5 kV
• Ochranná hladina N–PE: 1,5 kV
• Zkušební třída: typ 2
• Typ zařízení: T1+T2, 3P+N
• Způsob montáže: DIN lišta 35 mm
• Konstrukční velikost: 8 TE
• Max. průřez tuhého vodiče: 35 mm²
• Max. průřez pružného vodiče: 25 mm²
• Signalizace na přístroji: optická
• Komunikační kontakt: vzdálené hlášení potřeby výměny kazety
• Krytí: IP20
• Provozní frekvence: 50 Hz
• Kompatibilita se zemnicí soustavou: TT, TN-S
• Bezpečnostní prvek: odpojovač na konci životnosti
• Značka: Schneider Electric
• Provozní teplota: od −25 °C do +60 °C
• Skladovací teplota: od −40 °C do +80 °C
