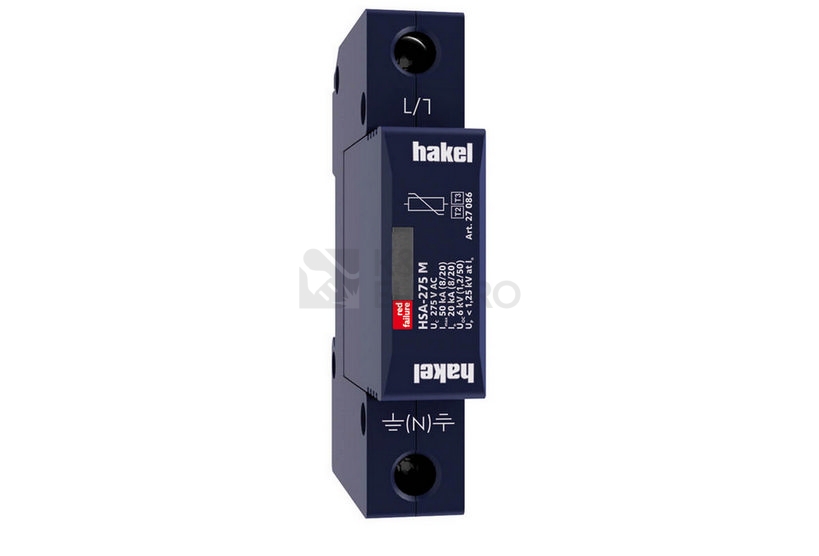

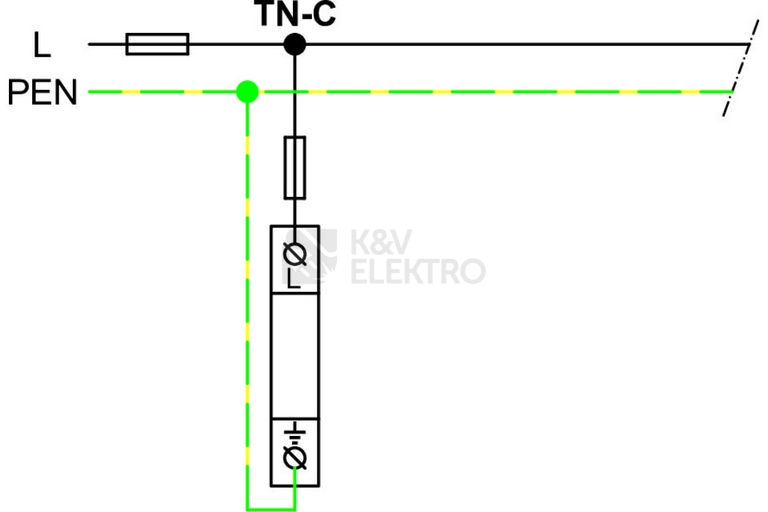

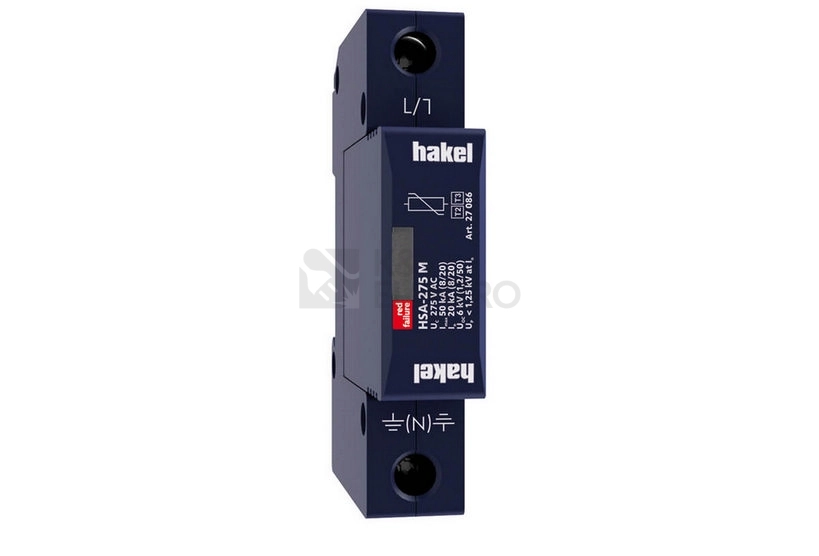

Svodič přepětí Hakel HSA-275 M slouží k omezení rázových přepětí v sítích nn pro TN-C-S s jedním pólem. Využívá varistorovou technologii s jmenovitým svodovým rázovým proudem 20 kA, pracuje při jmenovitém napětí 230 V AC a 300 V DC. Montáž probíhá na DIN lištu 35 mm, kompaktní provedení 1 TE doplňuje optická signalizace stavu.
Specifikace svodiče přepětí Hakel HSA-275 M
Tento typ T2+T3 se používá pro vyrovnávání potenciálů a omezování spínacích, indukovaných a zbytkových přepětí v nízkonapěťových instalacích. Umísťuje se na rozhraní zón LPZ 1 – LPZ 3, typicky do podružných rozvaděčů a ovládacích skříní. Konstrukční označení M vyjadřuje provedení s výměnným modulem, který umožní rychlou výměnu bez nutnosti zásahu do připojení.

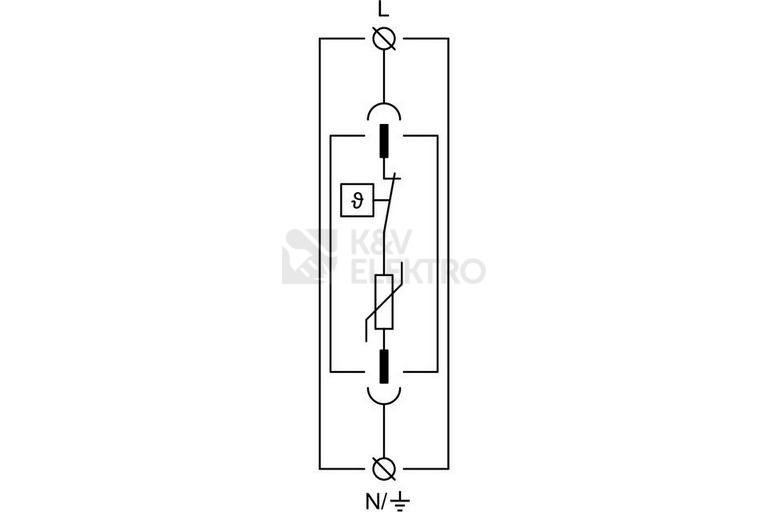

Zařízení vychází z varistorů s vysokou svodovou schopností; v provedení 1+1 a 3+1 se v kombinaci s bleskojistkou dosahuje nulového průsakového proudu vodičem PE. Pokud svodič obsahuje dvě svorky PE (resp. PEN), nesmí sloužit jako můstek PE (PEN). Vzdálená signalizace se označuje literou S, u tohoto modelu není zahrnuta. Instalace se provádí dle norem ČSN EN 62305 ed. 2, ČSN 33 2000-5-534 ed. 2 a ČSN CLC/TS 61643-12.
Shrnutí a doporučení produktu
HSA-275 M je řešení pro uživatele, kteří hledají ochranu před rázovým přepětím s důrazem na snadnou kontrolu stavu a rychlý servis. Výměnný modul urychlí uvedení do provozu po zásahu, kompaktní provedení zapadne i do stísněných rozvaděčů a instalace je přímá.
Potřebujete rozšířit ochranu ve své instalaci? Podívejte se na naši nabídku v kategorii Svodiče přepětí. Pokud preferujete produkty jednoho výrobce, prohlédněte si kompletní výběr Hakel.
Technické detaily
- Jmenovitý svodový rázový proud (8/20): 20 kA
- Jmenovité napětí AC: 230 V
- Jmenovité napětí DC: 300 V
- Maximální trvalé napětí AC: 275 V
- Maximální trvalé napětí DC: 350 V
- Ochranná úroveň: 1,25 kV
- Způsob montáže: DIN lišta 35 mm

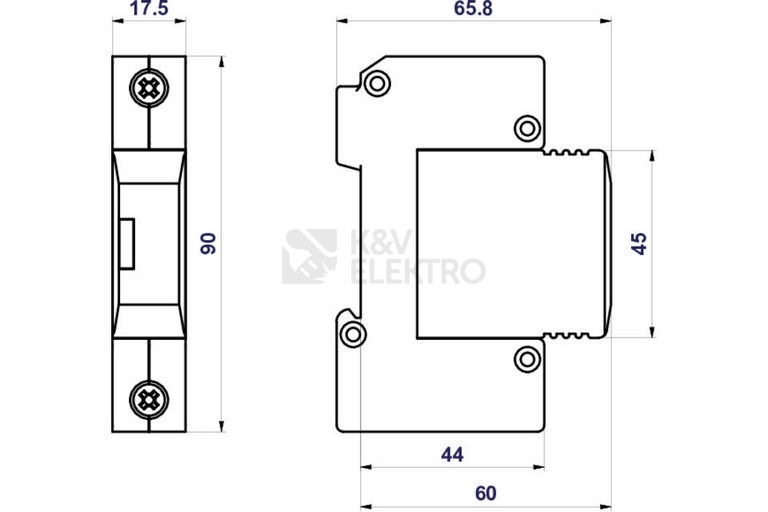

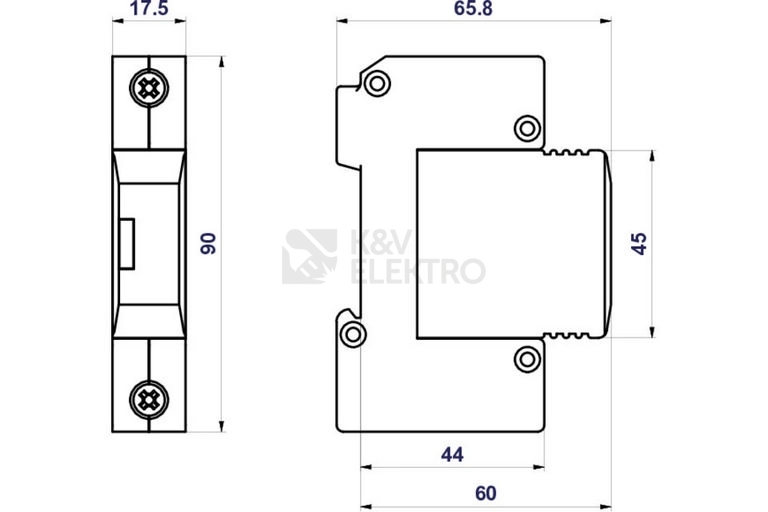

- Konstrukční velikost: 1 TE
- Max. průřez tuhého vodiče: 25 mm²
- Max. průřez pružného vodiče: 16 mm²
- Signalizace na přístroji: optické
- Krytí (IP): IP20
