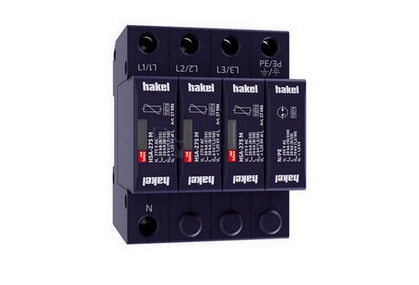

Svodič přepětí Hakel HSA-275/3+1 M slouží k omezení rázových a spínacích přepětí v sítích nn a k vyrovnání potenciálů. V provedení 3+N/PE se montuje na DIN lištu 35 mm, nabízí optickou signalizaci stavu a pracuje při jmenovitém napětí AC 230 V s maximálním trvalým napětím AC 275 V. Ochranné hladiny L–N a N–PE jsou 1,25 kV a 1,3 kV.
Specifikace svodiče přepětí Hakel HSA-275/3+1 M

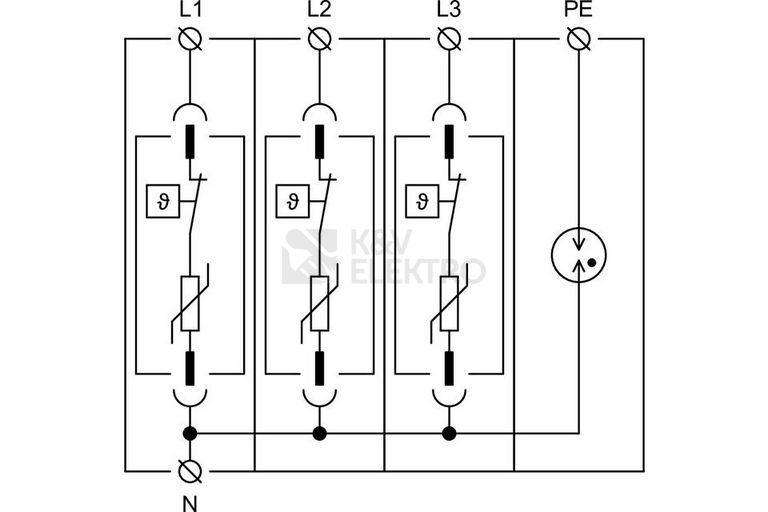

Řešení typu T2+T3 je určené pro sítě TN-S i TT, kde vyrovnává potenciály a potlačuje spínací, indukované a zbytkové přepětí. Konstrukce vychází z varistorů s vysokou svodovou schopností, u provedení 3+1 je doplněna o bleskojistku, která zajišťuje nulový průsakový proud přes vodič PE. Instalace probíhá na rozhraní zón LPZ 1 – LPZ 3 do podružných rozvaděčů a ovládacích skříní.

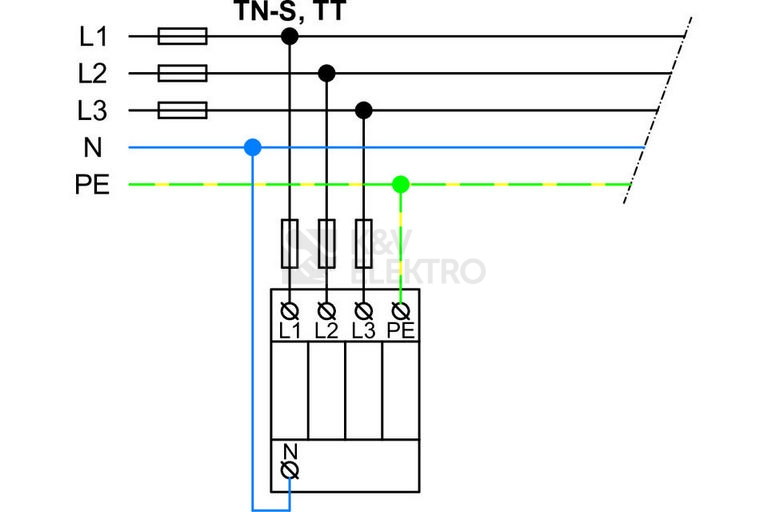

Označení M značí konstrukční provedení s výměnným modulem, které usnadní servis bez zásahů do připojení. Zařízení na čelní straně nabízí optickou signalizaci stavu. Výrobek se nevyužívá jako můstek ochranných vodičů v případě, že obsahuje dvě svorky PE (resp. PEN). Pro montáž a zapojení se postupuje dle stanovených norem ČSN EN 62305 ed. 2, ČSN 33 2000-5-534 ed. 2 a ČSN CLC/TS 61643-12.
Shrnutí a doporučení produktu
HSA-275/3+1 M je vhodná volba pro ochranu rozvaděčů na rozhraní zón a pro aplikace vyžadující rychlou vizuální kontrolu stavu a snadnou výměnu modulu. Přináší kombinaci varistorové technologie s bleskojistkou, takže pomáhá snížit účinky rázových jevů v běžných instalacích nízkého napětí.
Pokud budujete nebo doplňujete přepěťovou ochranu, podívejte se na přehled v kategorii svodiče přepětí. Značkové řešení a kompatibilní sortiment najdete také pod filtrem přepěťové ochrany Hakel, kde si vyberete odpovídající varianty pro různé typy instalací.
Technické detaily
- Typ sítě: TN-S, TT
- Typ pólů: 3+N/PE
- Jmenovitý svodový rázový proud (8/20): 20 kA
- Jmenovité napětí AC: 230 V
- Jmenovité napětí DC: 300 V
- Maximální trvalé napětí AC: 275 V
- Maximální trvalé napětí DC: 350 V
- Ochranná úroveň: 1,25 kV
- Ochranná hladina L–N: 1,25 kV
- Ochranná hladina N–PE: 1,3 kV
- Způsob montáže: DIN lišta 35 mm

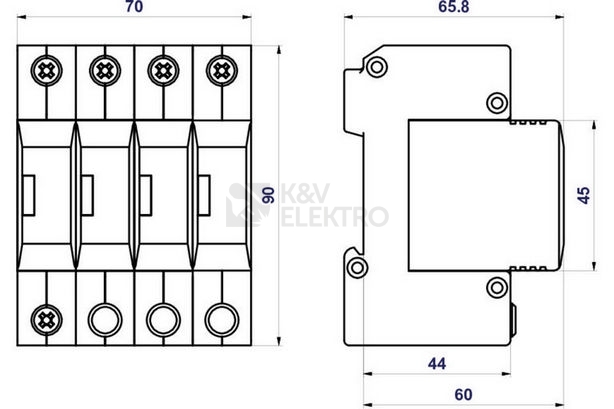

- Konstrukční velikost: 4 TE
- Maximální průřez tuhého vodiče: 25 mm²
- Maximální průřez pružného vodiče: 16 mm²
- Signalizace na přístroji: optické
- Zkušební třída typ 2: T2
- Krytí IP: IP20
O výrobci
Ryze česká firma Hakel byla založena r. 1994 v Hradci Králové. Dnes se řadí k již tradičním výrobcům kvalitních svodičů přepětí a hlídačů izolačního stavu. Jejich produkty chrání před přepětím různé technologie a spotřebiče jak v bytové i domovní výstavbě, tak i v průmyslu (ropovody, plynovody, elektrárny, železnice, fotovoltaika). Během toho se firma věnuje také výrobě izolačního stavu pro izolované IT sítě a jejich monitorování např. v nemocnicích.
Produkty přepěťové ochrany a svodiče přepětí od firmy Hakel naleznete i u nás v K&V ELEKTRO.
