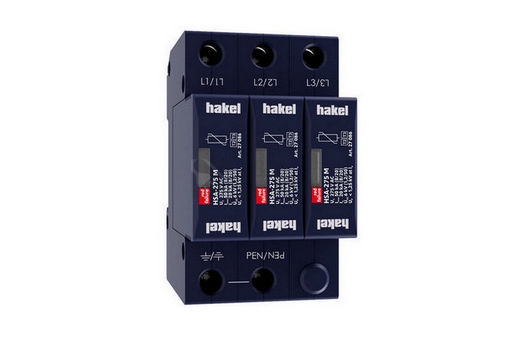

Svodič přepětí Hakel HSA-275/3+0 M slouží k ochraně sítí TN-C před rázovým přepětím. Využívá varistory s vysokou svodovou schopností a poskytuje ochrannou úroveň 1,25 kV. Určen je pro 3 póly, montáž probíhá na DIN lištu 35 mm a zařízení disponuje optickou signalizací.
Specifikace svodiče přepětí Hakel HSA-275/3+0 M
Zařízení je koncipováno jako svodič rázového přepětí typu T2+T3 pro sítě nízkého napětí, kde vyrovnává potenciály a omezuje spínací, indukované i zbytkové přepětí. Označení M znamená konstrukční provedení s výměnným modulem, které umožňuje jednoduchou výměnu bez zásahu do instalační základny.

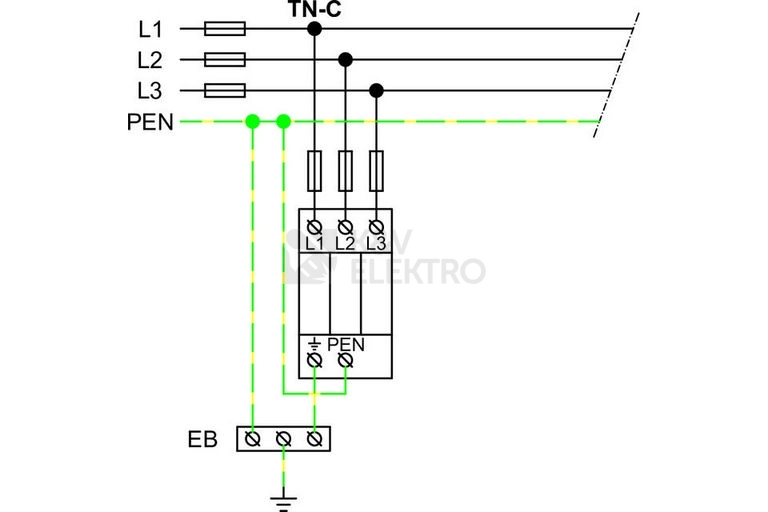

Instaluje se na rozhraní zón LPZ 1 – LPZ 3, typicky do podružných rozvaděčů a ovládacích skříní. Montážní způsob odpovídá upevnění na DIN lištu 35 mm. Pokud konkrétní model obsahuje dvě svorky PE (resp. PEN), nesmí se použít jako můstek PE (PEN).

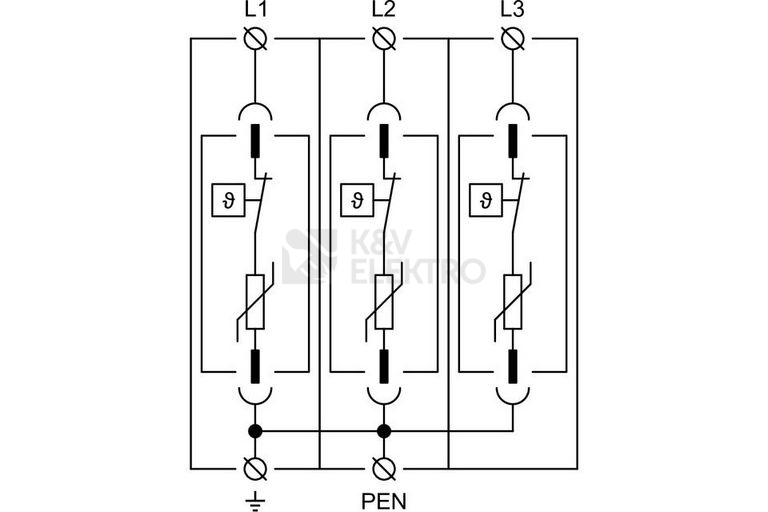

Svodiče této řady jsou složeny z varistorů s velkou svodovou schopností; v provedeních 1+1 a 3+1 jsou navíc kombinovány s bleskojistkou, která zajišťuje nulový průsakový proud vodičem PE. Model HSA-275/3+0 M je vybaven optickou signalizací stavu.
Shrnutí a doporučení produktu
Tento svodič je vhodnou volbou pro aplikace, kde je žádoucí rychlá vizuální kontrola stavu a jednoduchý servis díky výměnnému modulu. Upevnění na běžnou lištu zjednodušuje montáž v rozvaděčích.
Pro výběr dalších řešení ochrany před přepětím navštivte kategorii Svodiče přepětí. V nabídce najdete také sortiment výrobce Hakel v rámci přepěťové ochrany.
Technické detaily
- Typ sítě: TN-C
- Typ pólů: 3
- Jmenovitý svodový rázový proud (8/20): 20 kA
- Jmenovité napětí AC: 230 V
- Jmenovité napětí DC: 300 V
- Maximální trvalé napětí AC: 275 V
- Maximální trvalé napětí DC: 350 V
- Ochranná úroveň: 1,25 kV
- Ochranná hladina L-N: 1,2 kV

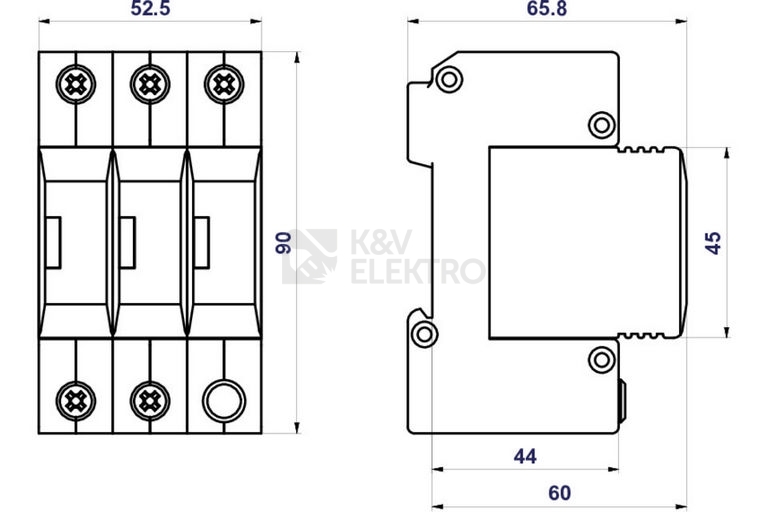

- Způsob montáže: DIN lišta 35 mm
- Konstrukční velikost: 3 TE
- Maximální průřez tuhého vodiče: 25 mm²
- Maximální průřez pružného vodiče: 16 mm²
- Krytí: IP20
