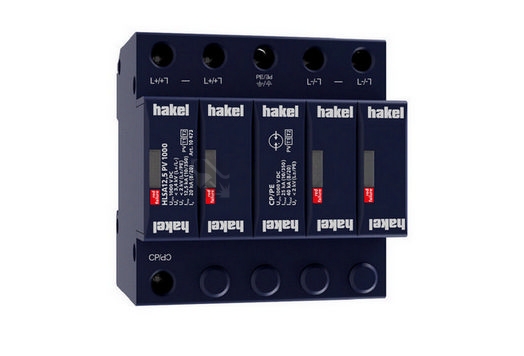

Svodič přepětí Hakel HLSA12,5 PV 1000 pro fotovoltaické systémy

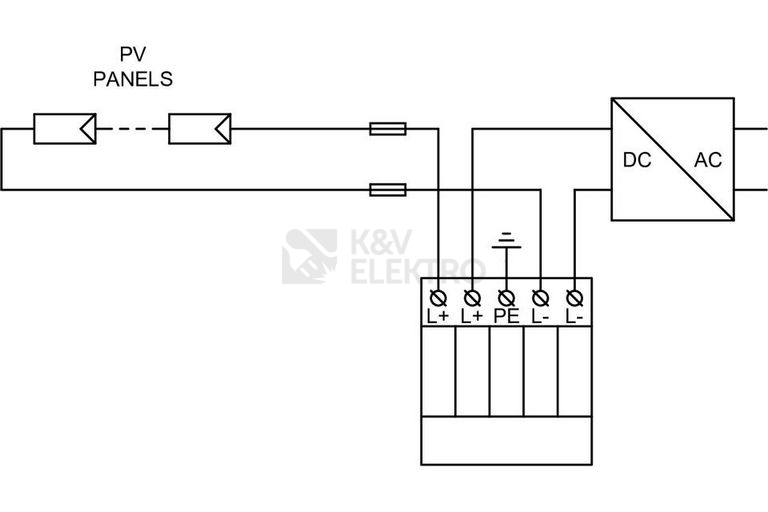

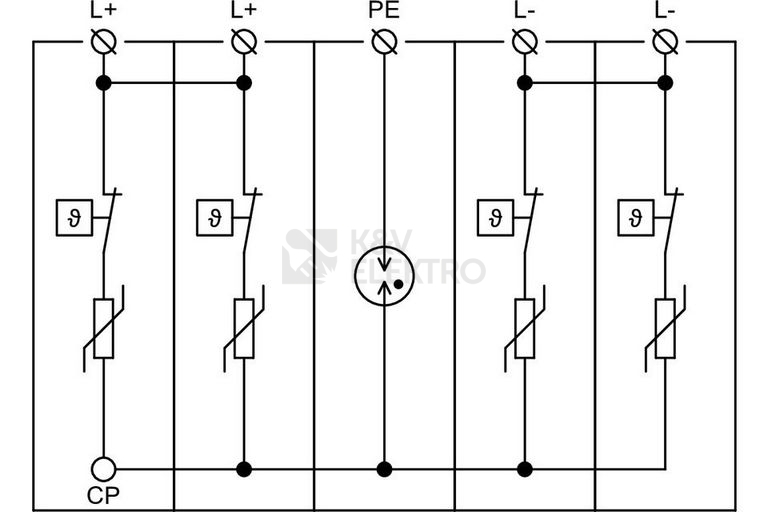

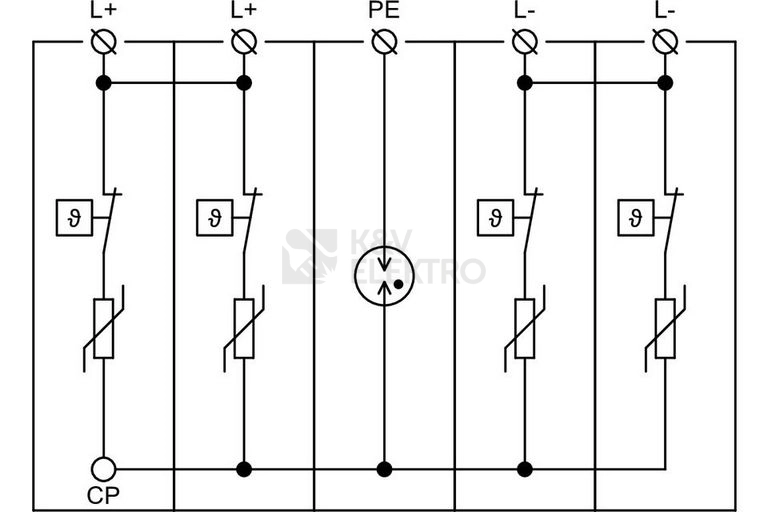

Svodiče impulzních proudů a ​rázového přepětí typu T1+T2 pro fotovoltaické (PV) systémy v U ​nebo Y zapojení. Výhodou zapojení Y oproti U ​je odolnost vůči zemnímu spojení pracovních vodičů a ​nulový reziduální (svodový) proud vodičem PE. Jednotlivé varistorové sekce zapojené mezi svorky L+, L- a ​PE jsou opatřeny interními odpojovači, které jsou aktivovány při poruše (přehřátí) varistorů. Tyto výrobky je nutné předjistit vnějším odpojovačem určeným pro PV aplikace. Instalují se na DC straně v ​PV aplikacích s ​vnějším LPS, kde není dodržena dostatečná vzdálenost „s“. Jsou vhodné pro hladinu LPL I ​nebo II. Zajišťují vyrovnávání potenciálů plusových a ​mínusových sběrnic PV systémů a ​likvidaci transientních přepětí vznikajících při atmosférických výbojích (včetně přímého úderu blesku do PV systému) nebo spínacích procesech. Označení S specifikuje provedení s ​dálkovou signalizací. Instaluje se dle norem: ČSN EN 62305 ed. 2, IEC 61643-32:2017, ČSN CLC/TS 50539-12, ČSN 33 2000-7-712 ed. 2.
