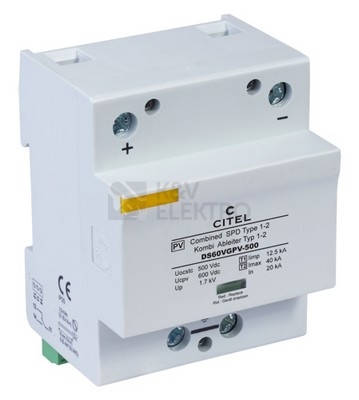

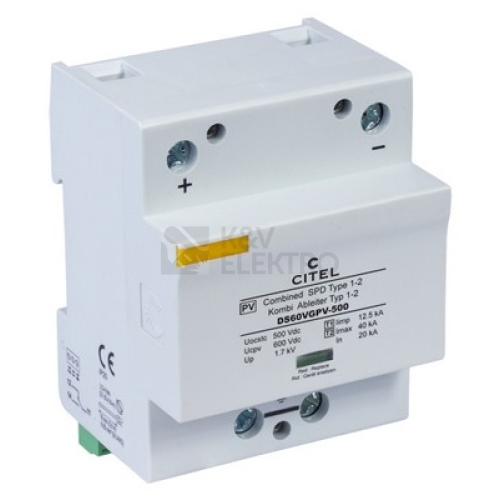

Svodič přepětí CITEL DS60VGPV-500 3948

Svodič bleskových proudů a ​přepětí řady DS 60VGPV je svodič impulsních (bleskových) proudů. Byl speciálně vyvinut pro ochranu fotovoltaických zařízení a ​je k ​dispozici pro provozní napětí 500 a ​1000 V ​DC.

Svodič DS 60VGPV je kombinovaný svodič typu 1 a ​2 v ​provedení jako monoblok s ​impulsním bleskovým proudem 12,5 kA na pól (vlna 10/350 µs), který představuje bezpečnou ochranu proti blízkým i ​přímým úderům blesku Svodič obsahuje osvědčenou ochranu typu VG se speciálním plynem plněným jiskřištěm (GSG) a ​vysokovýkonné varistory v ​zapojení do Y. Speciální vývoj a ​zapojení jednotlivých komponent umožňuje bezchybné měření izolačního odporu a ​výrazně prodlužuje životnost svodiče, neboť nevznikají žádné propustné ani provozní proudy.

Svodič DS60VGPV je standardně vybaven dálkovou signalizací stavu ochrany. Díky galvanickému oddělení je svodič DS60VGPV vhodný i ​pro aplikace s ​fotovoltaickými panely na bázi tenkých vrstev.

• Kombinovaný svodič přepětí typu 1+2 na bázi plynem plněného jiskřiště.
• 10-letá záruka
• Impulsní svodový proud na pól: Iimp=12,5kA (10/350 µs)
• Dvojnásobně jištěné odpojovací zařízení
• Galvanické oddělení
• Nedochází ke stárnutí v ​důsledku propustných nebo provozních proudů
• Zapojení do Y odolné proti chybám a ​přepólování
• Není nutné předjištění
• Dálková signalizace stavu standardně
• Lze použít do všech fotovoltaických zařízení až do 1000 V ​DC (Uocstc)
• Splňuje požadavky norem IEC 61643-1 a ​EN 61643-11
• Splňuje požadavky normy VDE 0185-305 díl 3 / příloha 5, ochrana proti blesku u ​fotovoltaických zařízení ​ ​
