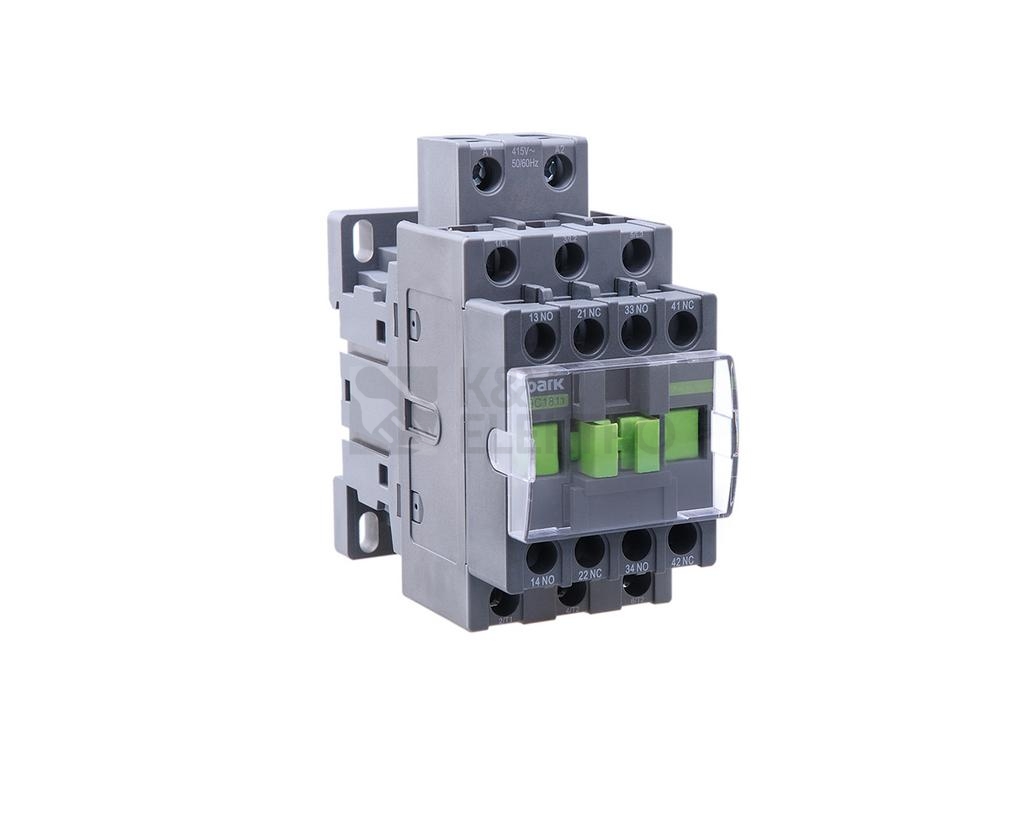

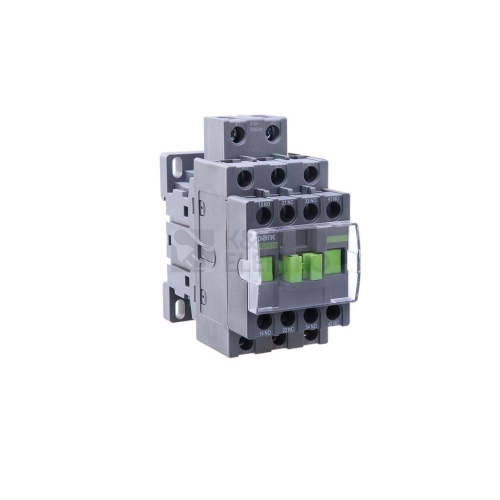

Stykač 9A NOARK Ex9C09 11 3P 24V

Stykač NOARK Ex9C09 11 3P 24V využívá ovládání na 24 V AC 50 Hz, což usnadňuje začlenění do běžných řídicích obvodů. Tři hlavní spínací póly 3 NO a dvojice pomocných kontaktů 1 NO a 1 NC přinášejí přehlednou strukturu pro řízení i signalizaci.

Specifikace stykače 9A NOARK Ex9C09 11 3P 24V

Tento výkonový stykač, AC spínání značky NOARK je vhodný pro aplikace, kde je vyžadováno ovládání s napájením na 24 V AC 50 Hz. Konstrukčně vychází z třípólového uspořádání hlavního obvodu s 3 hlavními spínacími kontakty (NO) a bez hlavních rozpínacích kontaktů (NC) 0. Pro pomocné funkce slouží 1 pomocný spínací kontakt (NO) a 1 pomocný rozpínací kontakt (NC), což umožňuje oddělit signální a ovládací stavy podle potřeby.

Provozní parametry pokrývají více pracovních kategorií. V režimu AC-1 při 400 V dosahuje zařízení Ie 25 A. Pro spouštění a provoz motorů v kategorii AC-3 při 400 V je k dispozici Ie 9 A a 4 kW. V dynamicky náročných spínacích stavech kategorie AC-4 při 400 V poskytuje Ie 9 A a 4 kW. Tyto hodnoty umožňují přesné dimenzování podle skutečného zatížení a charakteru zátěže.

Napojení hlavního obvodu je řešeno přes kabelovou svorku, což přispívá k rychlé a přehledné instalaci vodičů. Pro použití v rozvodech, kde se preferuje modulární uložení, je důležité zohlednit, že stykač není určen pro řadovou montáž. Tato informace usnadní plánování umístění a volbu vhodného příslušného prostoru v rozvodném poli.

Rozměrové provedení napomáhá projektantům při návrhu uspořádání: šířka činí 95 mm, výška 55 mm a délka 125 mm. Při manipulaci a instalaci potěší příznivá hmotnost 378 g, která usnadňuje montáž i servisní zásahy bez nadměrného zatížení konstrukce.

Označení Ex9C09 11 3P 24V jasně identifikuje třípólové provedení s definovanou sestavou pomocných kontaktů a ovládacím napětím 24 V AC 50 Hz. Díky kombinaci 3 NO v hlavním obvodu a dvojice 1 NO a 1 NC v pomocné části získáte logicky členěné rozhraní pro ovládání, jištění a signalizaci v jedné jednotce od značky NOARK.

Shrnutí a doporučení produktu

Hledáte stykač, který nabízí srozumitelné rozhraní pro hlavní i řídicí obvody a současně podporuje přehledné připojení? Toto provedení zaujme vyváženou kombinací spínacích funkcí a praktickým svorkovým řešením, což zjednodušuje zapojení i následnou údržbu.

Pro výběr alternativních provedení či návazných řešení se podívejte na přehled v kategorii Výkonové stykače a ministykače, kde snadno porovnáte různé konfigurace podle požadovaného nasazení a koncepce řízení.
