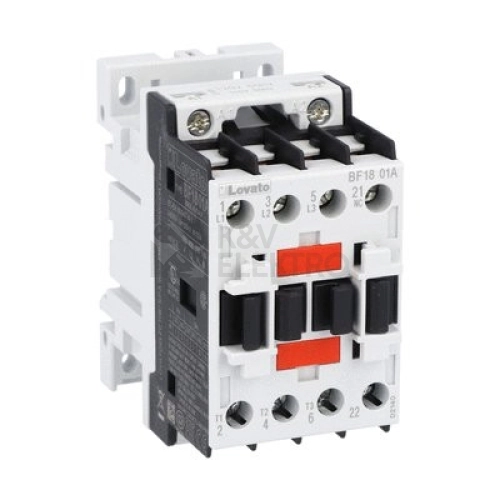

Stykač 3P+1V 18A(AC3) 48V LOVATO BF1801A048

Třípólový stykač LOVATO BF1801A048 s ovládací cívkou 48 V AC pro 50 Hz i 60 Hz nabízí konfiguraci 3 hlavní spínací kontakty a 1 pomocný rozpínací kontakt. Pro výkonové spínání v kategoriích AC-1, AC-3 a AC-4 přináší provedení s AC spínáním a připojením přes šroubové svorky.

Specifikace stykače 3P+1V 18A(AC3) 48V LOVATO BF1801A048

Zařízení vychází z konfigurace 3 NO hlavních kontaktů a 1 NC pomocného kontaktu, která umožňuje oddělit výkonový obvod od signalizační nebo řídicí části. Ovládání zajišťuje cívka na 48 V AC kompatibilní s 50 Hz i 60 Hz, takže snadno zapadne do rozličných napájecích soustav bez nutnosti měnit řízení.

Při spínání zátěží podle kategorie využití je k dispozici proudové a výkonové dimenzování pro AC-1, AC-3 i AC-4. Tato škála napovídá, že stykač lze nasadit v různých provozních režimech včetně častého spínání či rozběhových stavů, vždy v mezích uvedených hodnot.

Hlavní proudové vývody jsou řešeny přes šroubové svorky, což přispívá k přehledné montáži a bezpečnému dotažení připojení.

Shrnutí a doporučení produktu

Hledáte kompaktní řešení s jasně danou kontaktní logikou a jednoduchým začleněním do ovládacích obvodů? Tento model z portfolia Lovato je navržen tak, aby v rozváděčích poskytl přehledné zapojení a spolehlivé oddělení výkonové a pomocné části.

Pro kompletní řešení doporučujeme projít nabídku výkonových stykačů a ​ministykačů a ​navázat odpovídající ochranou a ​jištěním v ​rozvaděči z ​portfolia Schneider Electric: vhodně jej doplní jističe do 125A, skříňové a ​nástěnné rozvaděče a ​kvalitní proudové chrániče pro zvýšení bezpečnosti obsluhy i ​zařízení.

Technické detaily

• Dimenzované ovládací napájecí napětí Us AC 50 Hz: 48 V
• Dimenzované ovládací napájecí napětí Us AC 60 Hz: 48 V
• Typ napětí pro ovládání a napájení: AC
• Dimenzovaný provozní proud Ie při AC-1, 400 V: 32 A
• Dimenzovaný provozní proud Ie při AC-3, 400 V: 18 A
• Dimenzovaný provozní výkon při AC-3, 400 V: 7,5 kW
• Dimenzovaný provozní proud Ie při AC-4, 400 V: 8,5 A
• Počet hlavních spínacích kontaktů (NO): 3

O výrobci

LOVATO existuje již přes 100 let. Byla založena v italském Bergamu pro výrobu olejových a vzduchových spínačů. Postupně se přešlo na výrobu stykačů tyčové konstrukce na montážní desce. V současné době se firma specializuje na široké spektrum nízkonapěťových elektrických zařízení pro průmyslové aplikace. Firma LOVATO Electric vybudovala 15 poboček po celém světě a na 90 zastoupení. Na e-shopu K&V Elektro od této značky nabízíme elektroměry, válcové pojistky, pojistkové odpínače a odpojovače, modulové relé, tlakové a plovákové spínače, vačkové a hlavní spínače, výkonové jištění aj.
