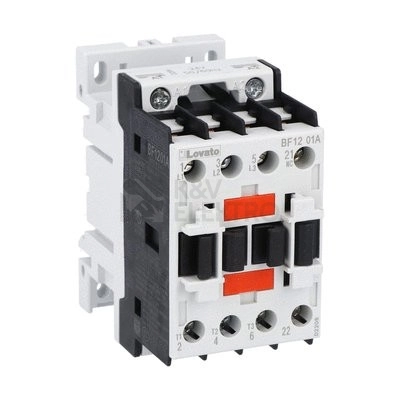

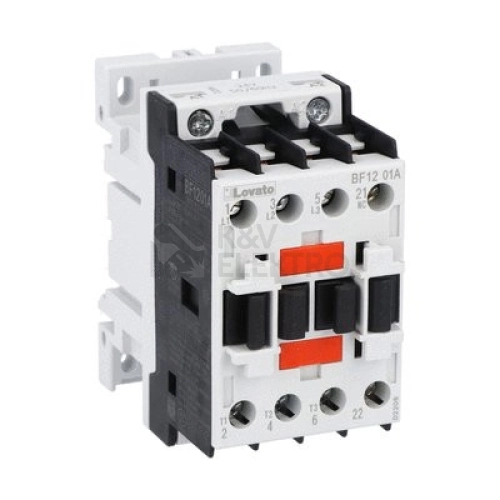

Stykač 3P+1V 12A(AC3) 48V LOVATO BF1201A048

LOVATO BF1201A048 je třípólový stykač s AC cívkou na 48 V (50/60 Hz), určený pro spínání s kategorií použití AC‑3 do 12 A. Kombinace 3P+1V s integrovaným pomocným rozpínacím kontaktem zjednoduší návrh ovládacích obvodů, přičemž připojení hlavního obvodu usnadní šroubová svorka.

Specifikace stykače 3P+1V 12A(AC3) 48V LOVATO BF1201A048

Zařízení je koncipováno pro spolehlivé spínání v AC aplikacích s ovládáním AC a napětím cívky 48 V při 50/60 Hz. Hlavní výkonová část nabízí 3 hlavní spínací kontakty (NO), pro pomocné obvody je k dispozici 1 rozpínací kontakt (NC). Připojení vodičů k hlavnímu proudovému obvodu zajišťují šroubové svorky, které reprezentují osvědčený způsob montáže v rozvaděčích.

Z hlediska zatížitelnosti je stykač dimenzován na kategorie AC‑1, AC‑3 i AC‑4 při napětí 400 V, což umožní správnou volbu podle charakteru spínaného obvodu.

Shrnutí a doporučení produktu

Tento model zaujme rovnováhou mezi spínací konfigurací a jednoduchým připojením, což v praxi usnadní návrh a montáž v rozvaděči.

Pro kompletní řešení doporučujeme projít nabídku výkonových stykačů a ​ministykačů a ​navázat odpovídající ochranou a ​jištěním v ​rozvaděči z ​portfolia Schneider Electric: vhodně jej doplní jističe do 125A, skříňové a ​nástěnné rozvaděče a ​kvalitní proudové chrániče pro zvýšení bezpečnosti obsluhy i ​zařízení.

Technické detaily

• Dimenzované ovládací napájecí napětí Us AC 50 Hz: 48 V
• Dimenzované ovládací napájecí napětí Us AC 60 Hz: 48 V
• Typ napětí pro ovládání a napájení: AC
• Dimenzovaný provozní proud Ie při AC-1, 400 V: 28 A
• Dimenzovaný provozní proud Ie při AC-3, 400 V: 12 A
• Dimenzovaný provozní výkon při AC-3, 400 V: 5,7 kW
• Dimenzovaný provozní proud Ie při AC-4, 400 V: 8 A
• Počet pomocných rozpínacích kontaktů (NC): 1
• Počet hlavních spínacích kontaktů (NO): 3
